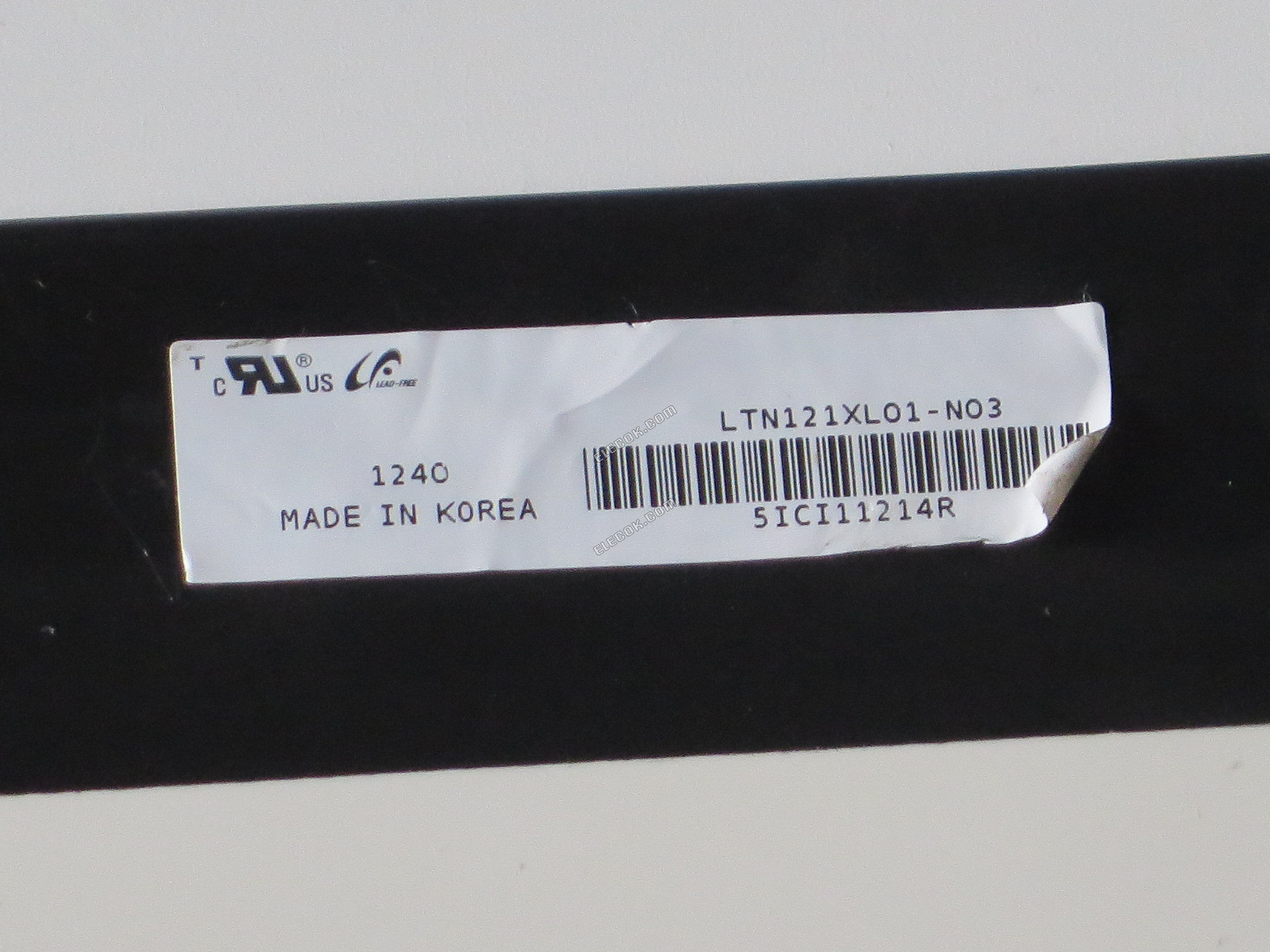

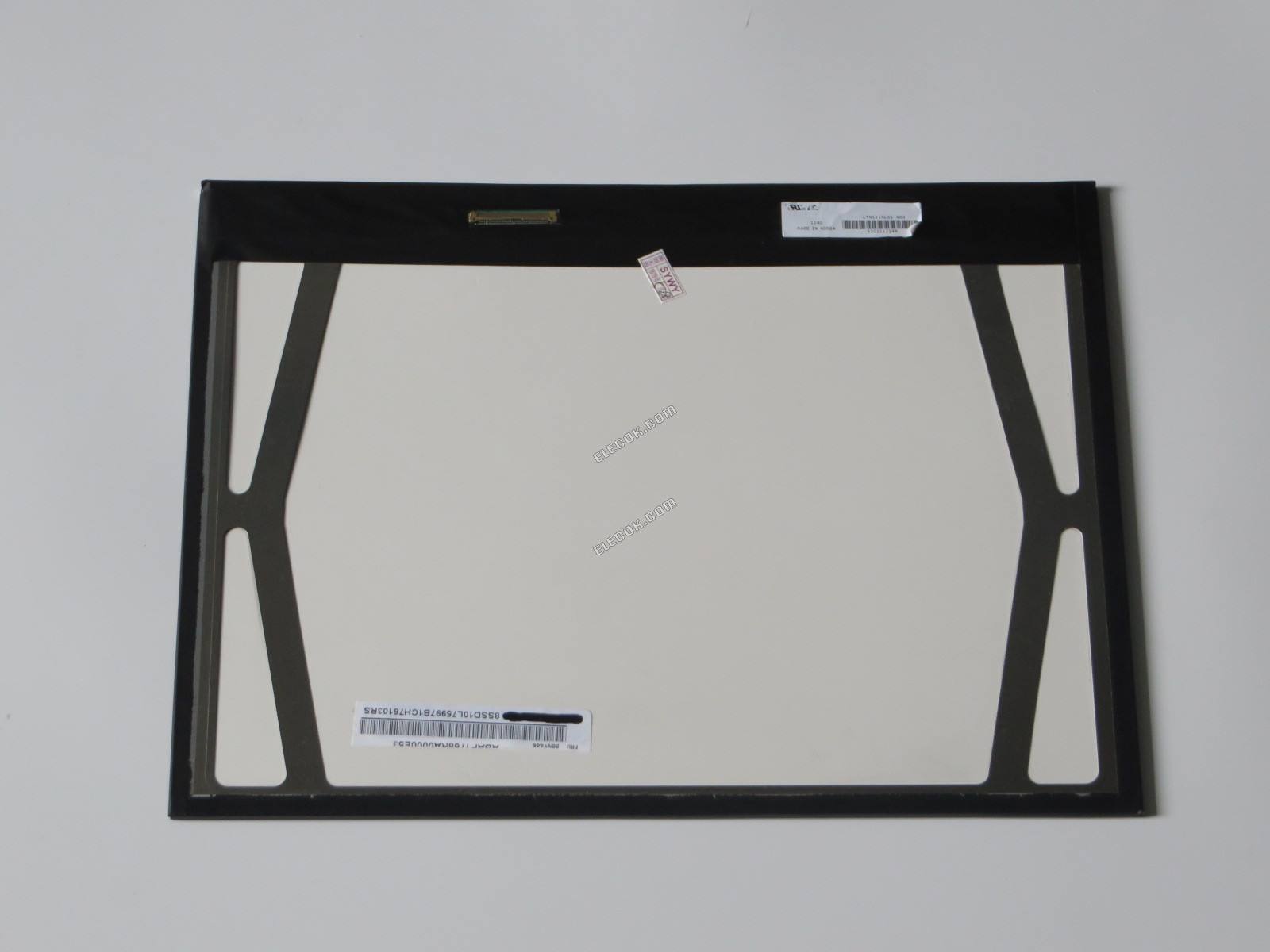

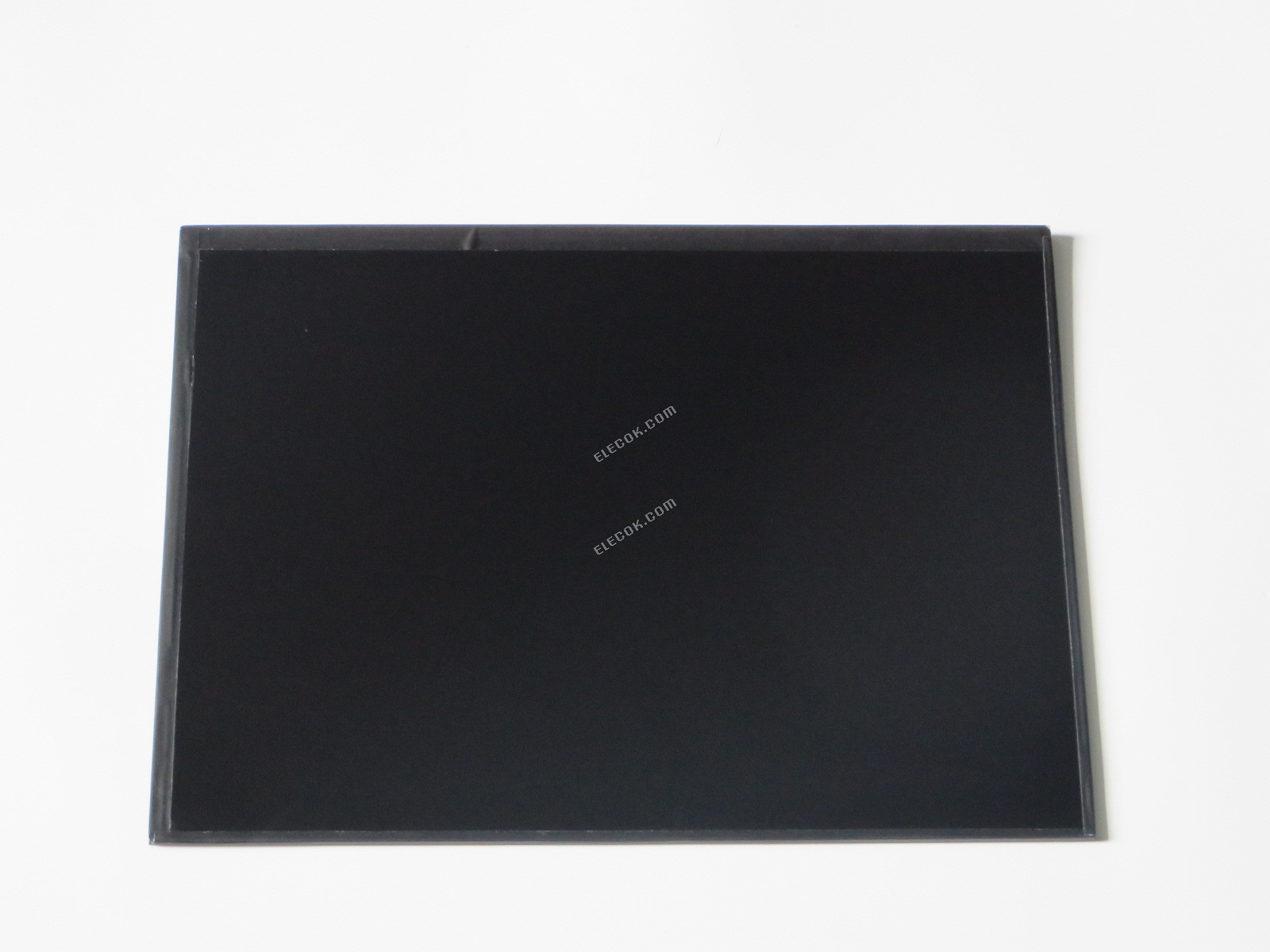

LTN121XL01-N03 12,1" a-Si TFT-LCD Panel számára SAMSUNG
| Adatlap | LTN121XL01-N03 12,1" a-Si TFT-LCD Panel számára |
| Panel Márka | SAMSUNG |
| Panel Modell | LTN121XL01-N03 |
| Panel Típusa | a-Si TFT-LCD,Panel |
| Panel Mérete | 12.1 |
| Felbontás | 1024(RGB)×768 (XGA) |
| Megjelenítési Mód | PLS, Normally Black, Transmissive |
| Felület | Antiglare (Haze 25%), Hard coating (3H) |
| Fényerősség | 300 cd/m2 (Typ.) |
| Kontraszt Arány | 700 : 1 (Typ.) (Transmissive) |
| Kijelző Színei | 262K (6-bit) |
| Válaszidő | 30 (Typ.)(Tr+Td) (ms) |
| Látószög | 80/80/80/80 (Typ.)(CR?10) (L/R/U/D) |
| Frequency | 60Hz |
| Lámpa Típusa | WLED |
| Jel Interfész | LVDS (1 ch, 6-bit) |
| Bemeneti Feszültség | 3.3V (Typ.) |
| RoHS | RoHS Compliance |
| Alkalmazás | Laptop |
| Másik Név | LTNL2LXL0L-N03 1TN121X101-N03 LTN121XLO1-NO3 |
LTN121XL01-N03 12.1" a-Si TFT-LCD,Panel for SAMSUNG
| SAMSUNG LTN121XL01-N03 Basic Information | |
|---|---|
| Panel Brand | SAMSUNG |
| Panel Model | LTN121XL01-N03 |
| Panel Type | a-Si TFT-LCD,Panel |
| Application | Laptop |
| Operating Temperature | 0 ~ 45 °C |
| Storage Temperature | -20 ~ 60 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Antiglare Sureface Wide Viewing Angle White LED Backlight With LED Driver |
LTN121XL01-N03 12.1" a-Si TFT-LCD,Panel for SAMSUNG
| SAMSUNG LTN121XL01-N03 Mechanical Features | |
|---|---|
| Panel Size | 12.1" |
| Dot Resolution | 1024(RGB)×768 (XGA) |
| Aspect Ratio | 16:9 (W:H) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Pitch | 0.240×0.240 mm (W×H) |
| Surface | Antiglare (Haze 25%), Hard coating (3H) |
| Active Area | 245.76×184.32 mm (W×H) |
| Outline Dimension | 257.3×199.1 mm (W×H) |
| Outline Depth | 4.75 (Max.) mm |
| Touch Panel |
LTN121XL01-N03 12.1" a-Si TFT-LCD,Panel for SAMSUNG
| SAMSUNG LTN121XL01-N03 Optical Features | |
|---|---|
| Display Mode | PLS, Normally Black, Transmissive |
| Brightness | 300 cd/m2 (Typ.) |
| Contrast Ratio | 700 : 1 (Typ.) (Transmissive) |
| Display Color | 262K (6-bit) |
| Color Gamut | 47% |
| Response Time | 12 (Typ.)(G to G) |
| Viewing Angle | 80/80/80/80 (Typ.)(CR?10) (L/R/U/D) |
| Viewing Direction | 6 o'clock |
| White color Chromaticity | X:0.313 Y:0.329 |
| White Variation | 1.70 (Max.)(13 points) |
LTN121XL01-N03 12.1" a-Si TFT-LCD,Panel for SAMSUNG
| SAMSUNG LTN121XL01-N03 Electronics Feature | |
|---|---|
| Vertical Frequency | 60Hz |
| Reverse Scan | No |
LTN121XL01-N03 12.1" a-Si TFT-LCD,Panel for SAMSUNG
| SAMSUNG LTN121XL01-N03 Backlight System | |
|---|---|
| Lamp Position | Edge light type |
| Lamp Type | WLED |
| Lamp Amount | 9S4P |
| Lamp Shape | 4 strings |
| Lamp Life Time | 10K(Min.) (Hours) |
| Lamp Driver Board | Embedded (LED Driver) |
| Lamp Driver Board | 7.0/12.0/21.0V (Min./Typ./Max.) |
| Lamp Driver Board | 250/270mA (Typ./Max.) |
| Lamp Driver Board | 3.0/3.24W (Typ./Max.) |
| Interface Type | Included in signal interface |
LTN121XL01-N03 12.1" a-Si TFT-LCD,Panel for SAMSUNG
| SAMSUNG LTN121XL01-N03 Signal Interface | |
|---|---|
| Signal Category | LVDS |
| Signal Class | |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 230mA (Typ.) |
| Interface Type | Connector |
| Interface Brand | I-PEX |
| Interface Model | 20455-040E-02S |
| Interface Pin Pitch | 0.5 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 40 pins |
