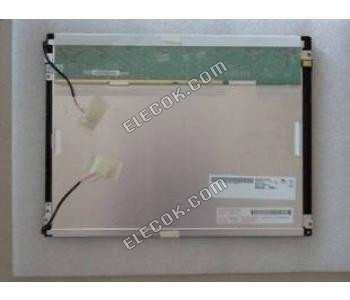

G121SN01 V2 AUO 12,1" a-Si TFT-LCD Panel
| Datablad | G121SN01 V2 AUO 12,1" a-Si TFT-LCD Panel |
| varumärke | AUO |
| panelmodell | G121SN01 V2 |
| paneltyp | a-Si TFT-LCDPanel |
| panelstorlek | 12.1" |
| upplösning | 800(RGB)×600 (SVGA) |
| visningsläge | TN, Normally White, Transmissive |
| yta | Glare (Haze 0%), Hard coating (3H) |
| ljusstyrka | 400 cd/m2 (Typ.) |
| kontrastförhållande | 600 : 1 (Typ.) (Transmissive) |
| visa färger | 262K (6-bit) |
| respons tid | 10/25 (Typ.)(Tr/Td) (ms) |
| betraktningsvinkel | 70/70/60/50 (Typ.)(CR?10) (L/R/U/D) |
| frekvens | 60Hz |
| lamptyp | CCFL |
| signalgränssnitt | LVDS (1 ch, 6-bit) |
| inspänning | 3.3V (Typ.) |
| annat namn | GL2LSN0L V2 G121SNO1 V2 |
| AUO G121SN01 V2 Basic Information | |
|---|---|
| Panel Brand | AUO |
| Panel Model | G121SN01 V2 |
| Model Alias | G121SN01 V.2 |
| Panel Type | a-Si TFT-LCD Panel |
| Application | Industrial Application |
| Operating Temperature | -10 ~ 65 °C |
| Storage Temperature | -30 ~ 70 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Glare Surface 180 Reverse Lamp life &ge 50K hours |
| AUO G121SN01 V2 Mechanical Features | |
|---|---|
| Panel Size | 12.1" |
| Dot Resolution | 800(RGB)×600 (SVGA) |
| Aspect Ratio | 16:9 (W:H) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Pitch | 0.3075×0.3075 mm (W×H) |
| Surface | Glare (Haze 0%), Hard coating (3H) |
| Active Area | 246.0×184.5 mm (W×H) |
| Bezel Area | 249.05×188.3 mm (W×H) |
| Outline Dimension | 279.0×209.0 mm (W×H) |
| Outline Depth | 11.0 (Typ.) mm |
| Holes & Brackets | No |
| Touch Panel | Without |
| AUO G121SN01 V2 Optical Features | |
|---|---|
| Display Mode | TN, Normally White, Transmissive |
| Brightness | 400 cd/m2 (Typ.) |
| Contrast Ratio | 600 : 1 (Typ.) (Transmissive) |
| Display Color | 262K (6-bit) |
| Color Gamut | 55% |
| Response Time | 12/18 (Typ.)(Tr/Td) |
| Viewing Angle | 70/70/60/50 (Typ.)(CR?10) (L/R/U/D) |
| Viewing Direction | 12 o'clock |
| White color Chromaticity | X:0.313 Y:0.329 |
| White Variation | 1.25/1.60 (Typ./Max.)(13 points) |
| AUO G121SN01 V2 Electronics Feature | |
|---|---|
| Vertical Frequency | 60Hz |
| Reverse Scan | Yes (180°) |
| Total Power Consumption | 7.3W (Typ.) |
| AUO G121SN01 V2 Backlight System | |
|---|---|
| Lamp Position | Edge light type (Top and Bottom) |
| Lamp Type | CCFL |
| Lamp Amount | 2 pcs |
| Lamp Shape | Straight |
| Lamp Life Time | 50K(Typ.) (Hours) |
| Lamp Current | 3.0/6.0/6.5mA (Min./Typ./Max.) |
| Lamp Operating Frequency | 40/55/65KHz (Min./Typ./Max.) |
| Lamp Startup Voltage | 970/1270V (Max.)(Ta=+25/0?) |
| Lamps Power Consumption | 3.6/6.5/7.3W (Min./Typ./Max.) |
| Lamp Driver Board | No |
| Interface Type | Connector |
| Interface Brand | JST |
| Interface Model | BHR-03VS-1 |
| Interface Pin Pitch | 4.0 mm |
| Interface Amount | 2 pcs |
| Interface Pins | 3 pins |
| Pin Configuration | BLL-3PINS-HNL |
| AUO G121SN01 V2 Signal Interface | |
|---|---|
| Signal Category | Analog |
| Signal Class | LVDS (1 ch, 6-bit) |
| Pin Configuration | LVDS-20P1C6B-010F |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 268mA (Typ.) |
| Panel Power Consumption | 0.88W (Typ.) |
| Interface Type | Connector |
| Interface Brand | JAE |
| Interface Model | FI-SEB20P-HF13E |
| Interface Pin Pitch | 1.25 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 20 pins |
