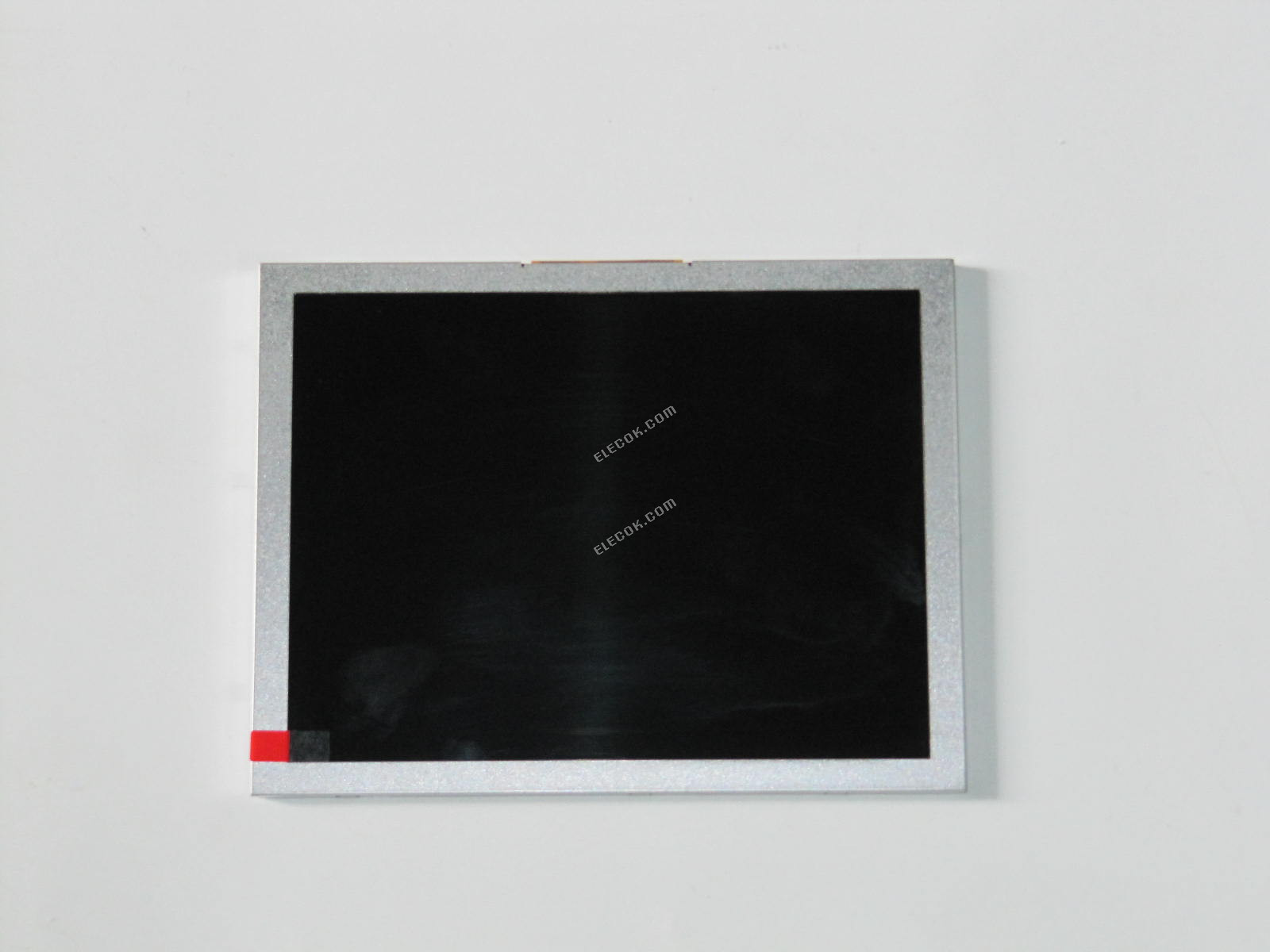

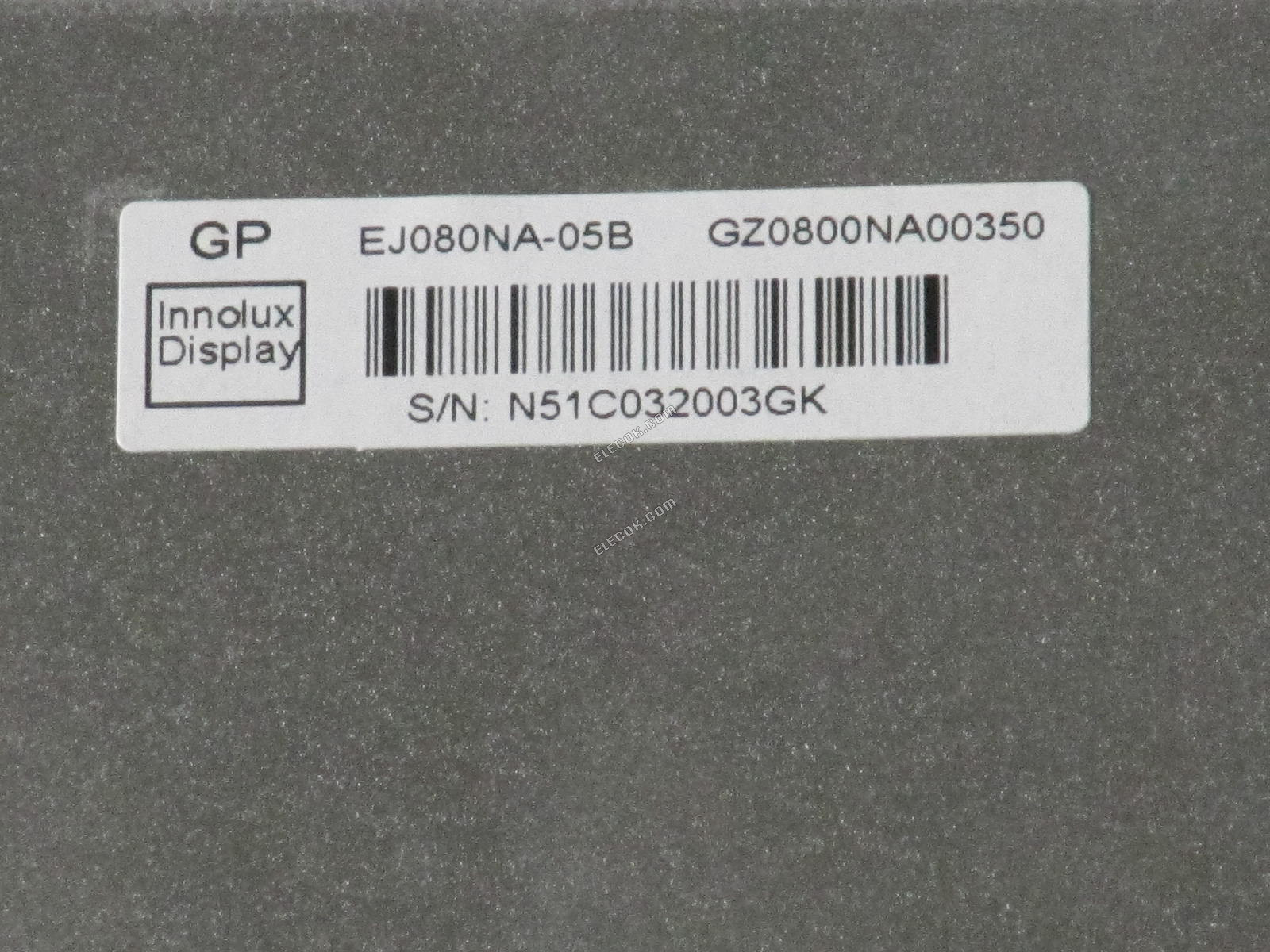

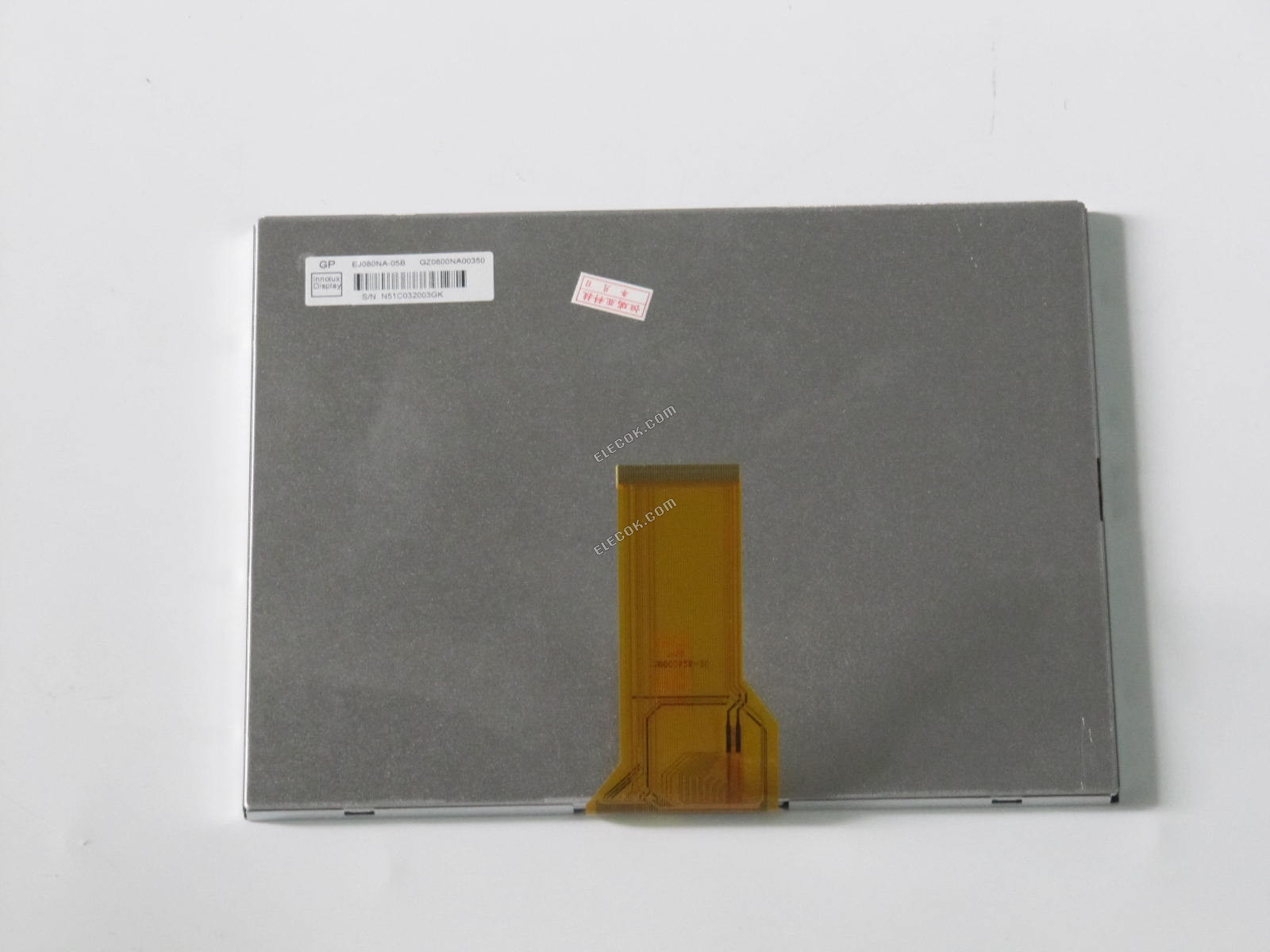

EJ080NA-05B CHIMEI INNOLUX 8.0" a-Si TFT-LCD Panel bez dotykové obrazovky
| Datový list | EJ080NA-05B CHIMEI INNOLUX 8.0" a-Si TFT-LCD Panel bez dotykové obrazovky |
| značka | CHIMEI INNOLUX |
| panelový model | EJ080NA-05B |
| typ panelu | a-Si TFT-LCDPanel |
| velikost panelu | 8.0" |
| Rezoluce | 800(RGB)×600 (SVGA) |
| zobrazovací mód | TN, Normally White, Transmissive |
| povrch | Antiglare |
| jas | 250 cd/m2 (Typ.) |
| kontrastní poměr | 500 : 1 (Typ.) (Transmissive) |
| zobrazit barvy | 262K/16.7M (6-bit / 6-bit + Dithering) |
| doba odezvy | 10/15 (Typ.)(Tr/Td) (ms) |
| pozorovací úhel | 70/70/50/70 (Typ.)(CR?10) (L/R/U/D) |
| frekvence | 60Hz |
| typ lampy | WLED |
| signálové rozhraní | Parallel RGB (1 ch, 8-bit) |
| vstupní napětí | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| jiné jméno | EJO8ONA-O5B |
| CHIMEI INNOLUX EJ080NA-05B Basic Information | |
|---|---|
| Panel Brand | CHIMEI INNOLUX |
| Panel Model | EJ080NA-05B |
| Panel Type | a-Si TFT-LCD Panel |
| Application | Digital Photo Frame |
| Operating Temperature | -20 ~ 70 °C |
| Storage Temperature | -30 ~ 80 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Antiglare Sureface 6/8 bit Selectable U/D,L/R Reverse White LED Backlight |
| Remarks | 2 in 1 FPC, DE/SYNC mode selectable |
| CHIMEI INNOLUX EJ080NA-05B Mechanical Features | |
|---|---|
| Panel Size | 8.0" |
| Dot Resolution | 800(RGB)×600 (SVGA) |
| Aspect Ratio | 16:9 (W:H) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Pitch | 0.2025×0.2025 mm (W×H) |
| Surface | Antiglare |
| Active Area | 162.0×121.5 mm (W×H) |
| Bezel Area | 183.0×124.3 mm (W×H) |
| Outline Dimension | 183.0×141.0 mm (W×H) |
| Outline Depth | 5.6 mm |
| Touch Panel | Embeded (Projected Capacitive Touch) |
| CHIMEI INNOLUX EJ080NA-05B Optical Features | |
|---|---|
| Display Mode | TN, Normally White, Transmissive |
| Brightness | 250 cd/m2 (Typ.) |
| Contrast Ratio | 500 : 1 (Typ.) (Transmissive) |
| Display Color | 262K/16.7M (6-bit / 6-bit + Dithering) |
| Color Gamut | 50% |
| Response Time | 25 (Typ.)(Tr+Td) |
| Viewing Angle | 70/70/50/70 (Typ.)(CR?10) (L/R/U/D) |
| Viewing Direction | 6 o'clock |
| White color Chromaticity | X:0.310 Y:0.330 |
| White Variation | 1.33/1.43 (Typ./Max.)(9 points) |
| CHIMEI INNOLUX EJ080NA-05B Electronics Feature | |
|---|---|
| Vertical Frequency | 60Hz |
| Reverse Scan | Yes (U/D, L/R) |
| Total Power Consumption | 2.138W |
| Time Controller (T-CON) | Embedded T-CON |
| CHIMEI INNOLUX EJ080NA-05B Backlight System | |
|---|---|
| Lamp Position | Edge light type |
| Lamp Type | WLED |
| Lamp Amount | 3S9P |
| Lamp Shape | Array |
| Lamp Life Time | 20K(Min.) (Hours) |
| Lamp Voltage | 9.3/10.2V (Typ./Max.) |
| Lamp Current | 180±18mA |
| Lamps Power Consumption | 1.782W (Typ.) |
| Lamp Driver Board | No |
| Interface Type | Included in signal interface |
| CHIMEI INNOLUX EJ080NA-05B Signal Interface | |
|---|---|
| Signal Category | Parallel RGB |
| Signal Class | LVDS (4 ch, 10-bit) |
| Pin Configuration | DRGB-50P1C8B-115A |
| Input Voltage for Panel | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| Input Current for Panel | 5.5/32.0/0.2/-0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
| Panel Power Consumption | 0.356W (Typ.) |
| Voltage for Display Signals | 0?VIL?0.3VCC 0.7VCC?VIH?VCC |
| Interface Type | FPC |
| Interface Pin Pitch | 0.5 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 50 pins |
