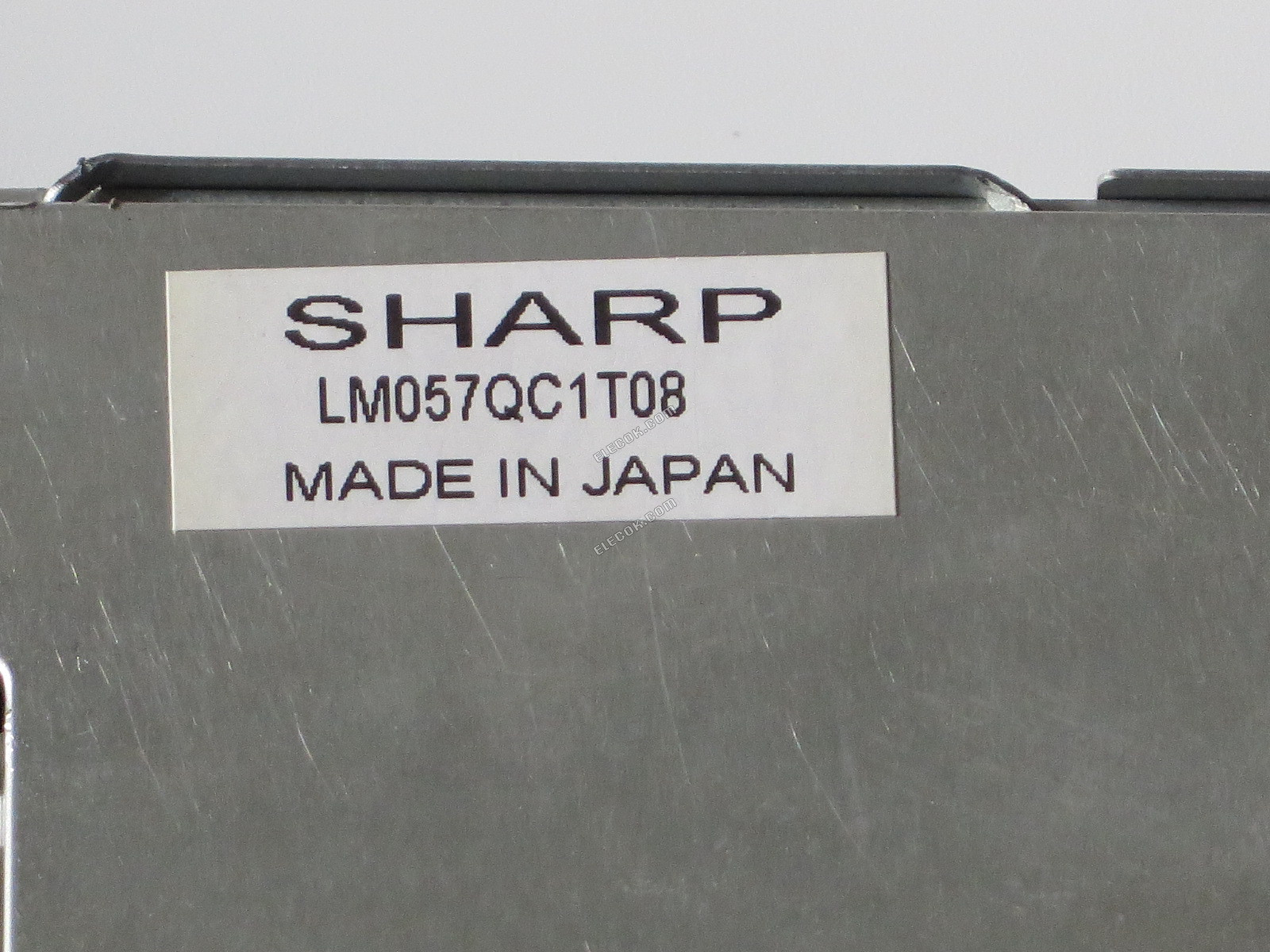

LM057QC1T08 SHARP 5,7" CSTN LCD Panel
| Datový list | LM057QC1T08 SHARP 5,7" CSTN LCD Panel |
| značka | SHARP |
| panelový model | LM057QC1T08 |
| typ panelu | CSTN-LCDPanel |
| velikost panelu | 5.7" |
| Rezoluce | 320(RGB)×240 (QVGA) |
| zobrazovací mód | STN, Normally Black, Transmissive |
| povrch | |
| jas | 180 cd/m2 (Typ.) |
| kontrastní poměr | 40 : 1 (Typ.) (Transmissive) |
| zobrazit barvy | Barevný |
| doba odezvy | 450/100 (Typ.)(Tr/Td) (ms) |
| pozorovací úhel | 50/50/35/60 (Typ.)(CR?2) (L/R/U/D) |
| frekvence | 75Hz |
| typ lampy | CCFL |
| signálové rozhraní | Parallel Data (8-bit) |
| vstupní napětí | 3.3/5.0V (Typ.)(VDD) |
| jiné jméno | LM057QCLT08 1M057QC1T08 LMO57QC1TO8 |
| SHARP LM057QC1T08 Basic Information | |
|---|---|
| Panel Brand | SHARP |
| Panel Model | LM057QC1T08 |
| Panel Type | CSTN-LCD,Panel |
| Application | Industrial Application |
| Operating Temperature | 0 ~ 50 °C |
| Storage Temperature | -25 ~ 60 °C |
| RoHS | RoHS Compliance |
| SHARP LM057QC1T08 Mechanical Features | |
|---|---|
| Panel Size | 5.7" |
| Dot Resolution | 320(RGB)×240 (QVGA) |
| Aspect Ratio | 16:9 (W:H) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Pitch | 0.360×0.360 mm (W×H) |
| Active Area | 115.18×86.38 mm (W×H) |
| Bezel Area | 118.2×89.4 mm (W×H) |
| Outline Dimension | 154.6×114.8 mm (W×H) |
| Outline Depth | 8.3±0.5 mm |
| Holes & Brackets | No |
| Touch Panel | Without |
| SHARP LM057QC1T08 Optical Features | |
|---|---|
| Display Mode | STN, Normally Black, Transmissive |
| Brightness | 180 cd/m2 (Typ.) |
| Contrast Ratio | 40 : 1 (Typ.) (Transmissive) |
| Display Color | Color () |
| Response Time | 8/6 (Typ.)(Tr/Td) |
| Viewing Angle | 50/50/35/60 (Typ.)(CR?2) (L/R/U/D) |
| Viewing Direction | 6 o'clock |
| White color Chromaticity | X:0.320 Y:0.330 |
| SHARP LM057QC1T08 Electronics Feature | |
|---|---|
| Vertical Frequency | 75Hz |
| Reverse Scan | No |
| SHARP LM057QC1T08 Backlight System | |
|---|---|
| Lamp Position | Edge light type (Bottom side) |
| Lamp Type | CCFL |
| Lamp Amount | 1 pcs |
| Lamp Shape | Straight |
| Lamp Life Time | 25K(Typ.) (Hours) |
| Lamp Voltage | 467V (Typ.) |
| Lamp Current | 4.0/6.0/6.0mA (Min./Typ./Max.) |
| Lamp Operating Frequency | 40/80KHz (Min./Max.) |
| Lamp Startup Voltage | 650/770V (Max.)(Ta=+25/0?) |
| Lamps Power Consumption | 2.4W (Typ.) |
| Lamp Driver Board | No |
| Interface Type | Connector |
| Interface Brand | JST |
| Interface Model | BHR-03VS-1 |
| Interface Pin Pitch | 4.0 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 3 pins |
| Pin Configuration | BLL-3PINS-HNL |
| SHARP LM057QC1T08 Signal Interface | |
|---|---|
| Signal Category | LVDS |
| Signal Class | LVDS (1 ch, 6-bit) |
| Input Voltage for Panel | 3.3/5.0V (Typ.)(VDD) |
| Input Current for Panel | 1.5/3.0mA (Typ.)(IDD) |
| Panel Power Consumption | 215/223mW (Typ.) |
| Interface Type | Connector |
| Interface Brand | molex |
| Interface Model | 53216-1571 |
| Interface Amount | 1 pcs |
| Interface Pins | 15 pins |
