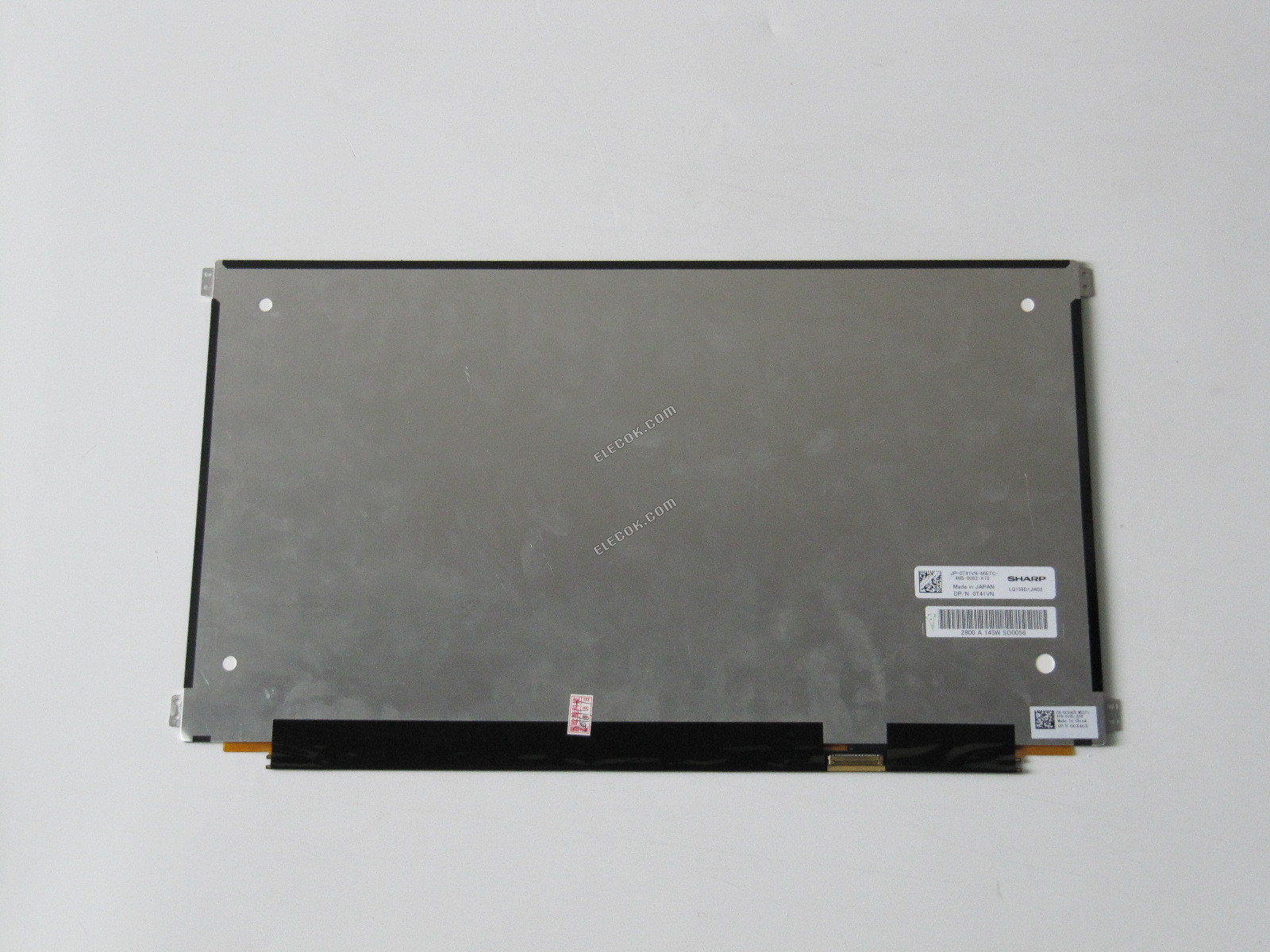

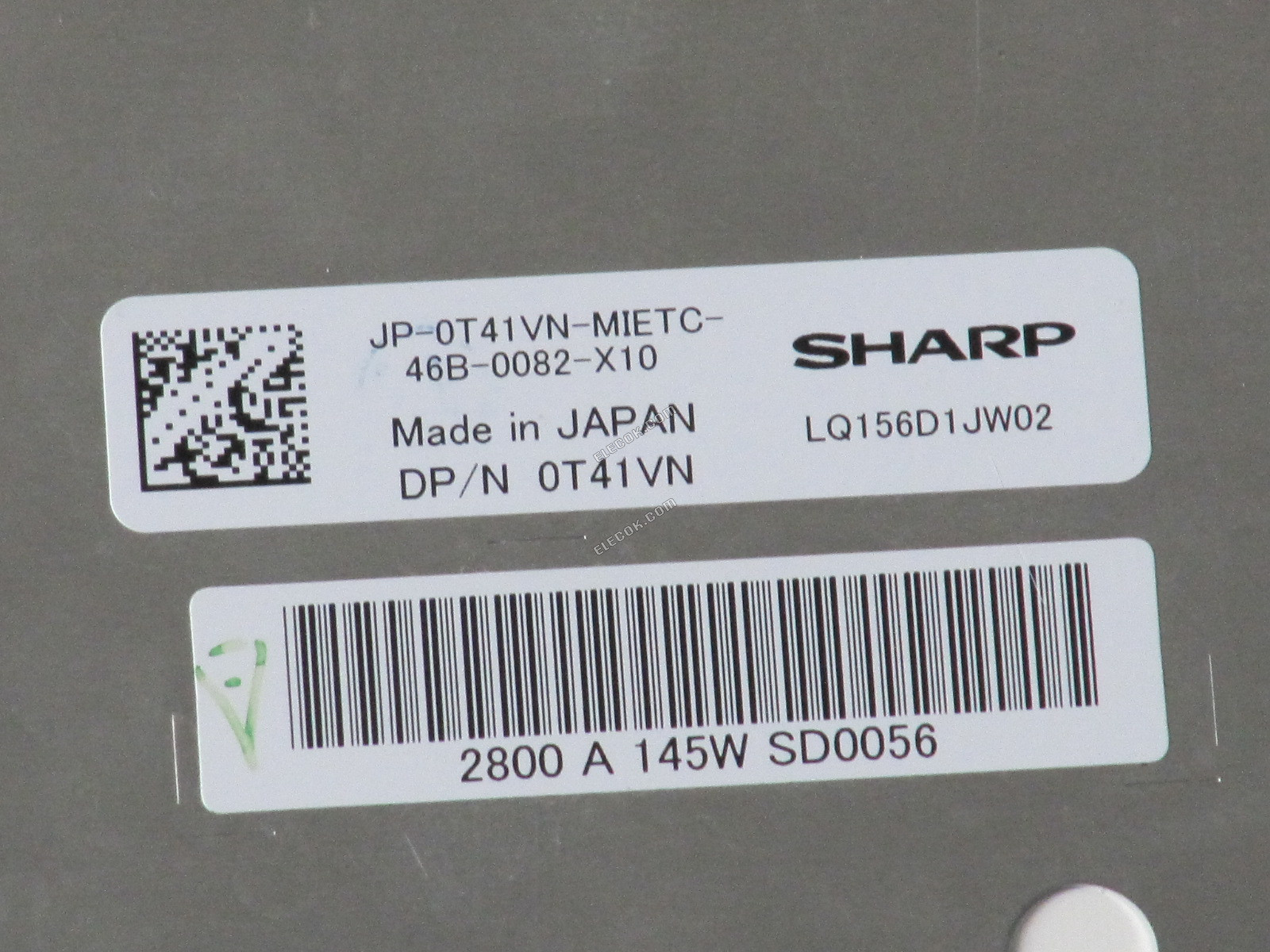

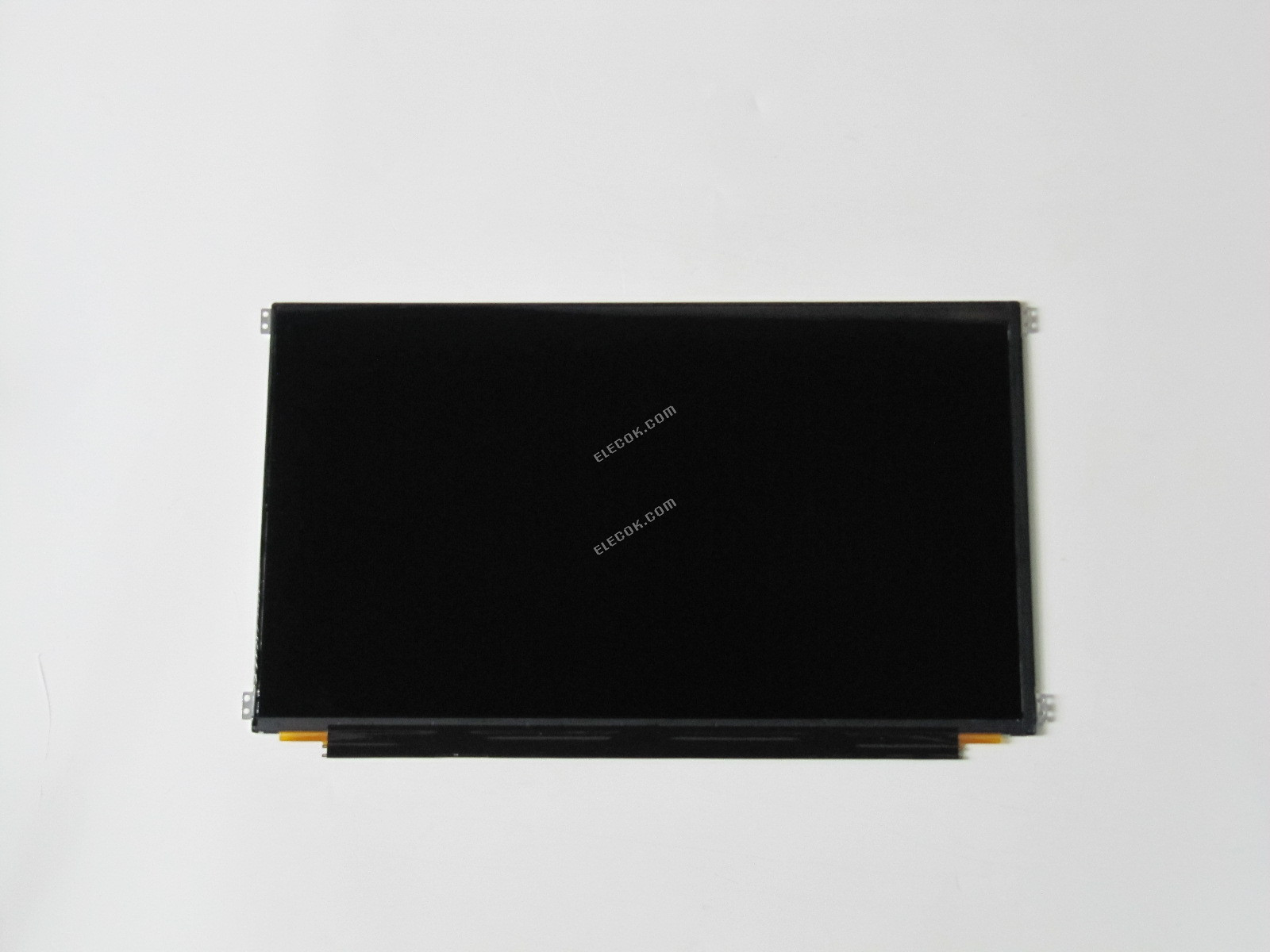

LQ156D1JW02 15,6" IGZO TFT-LCD Panel pro SHARP
| Specifikace | LQ156D1JW02 15,6" IGZO TFT-LCD Panel pro SHARP |
| Značka | SHARP |
| Panelový Model | LQ156D1JW02 |
| Typ Panelu | IGZO TFT-LCD , Panel |
| Velikost Panelu | 15.6 |
| Rezoluce | 3840(RGB)×2160 , UHD |
| Zobrazovací Mód | Normally Black, Transmissive |
| Aktivní Oblast | 345.6×194.4 mm |
| Obrys | 367.98×218.31×3.14 mm |
| Tvarový Styl | Slim (PCBA Flat, Depth ≤3.2mm) |
| Povrch | Antiglare (Haze 42%), Hard coating (3H) |
| Jas | 350 cd/m² (Typ.) |
| Kontrastní Poměr | 1000:1 (Typ.) |
| Zobrazit Barvy | 16.7M (8-bit) , Adobe 100% |
| Doba Odezvy | 25 (Typ.)(Tr+Td) |
| Pozorovací úhel | 89/89/89/89 (Typ.)(CR≥10) (L/R/U/D) |
| Frequency | 60Hz |
| Typ Lampy | WLED Embedded (LED Driver) |
| Signálové Rozhraní | eDP (4 Lanes) , 40 pins |
| Vstupní Napětí | 3.3V (Typ.) |
| RoHS | RoHS Compliance |
| Aplikace | Laptop PC |
| Jiné Jméno | LQL56DLJW02 1Q156D1JW02 LQ156D1JWO2 |
SHARP LQ156D1JW02 Basic Information
| Panel Brand | SHARP |
|---|---|
| Panel Model | LQ156D1JW02 |
| Panel Type | IGZO TFT-LCD , Panel |
| Application | Laptop PC |
| Operating Temperature | 0 ~ 50 °C |
| Storage Temperature | -20 ~ 60 °C |
| RoHS | RoHS Compliance |
| Specific Feature | |
| Remarks | eDP1.3 for Dell Precision M4800 |
SHARP LQ156D1JW02 Mechanical Features
| Panel Size | 15.6" |
|---|---|
| Dot Resolution | 3840(RGB)×2160 (UHD) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 282 PPI |
| Aspect Ratio | 16:9 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.030×0.090 mm (H×V) |
| Pixel Pitch | 0.090×0.090 mm (H×V) |
| Surface | Antiglare (Haze 42%), Hard coating (3H) |
| Active Area | 345.6×194.4 mm (H×V) |
| Outline Dimension | 367.98×218.31 mm (H×V) |
| Outline Depth | 2.75/3.14 (Typ./Max.) mm |
| Shape Style | Slim (PCBA Flat, Depth ≤3.2mm) |
| Holes & Brackets | Face mounting holes (8-Φ2.4) on left, right slugs |
| Landscape or Portrait | Landscape type |
| Touch Panel | Without |
SHARP LQ156D1JW02 Optical Features
| Display Mode | Normally Black, Transmissive |
|---|---|
| Brightness | 350 cd/m² (Typ.) |
| Contrast Ratio | 1000 : 1 (Typ.) (Transmissive) |
| Display Color | 16.7M (8-bit) |
| Color Gamut | 100% Adobe RGB |
| Response Time | 25 (Typ.)(Tr+Td) |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | Symmetry |
| White color Chromaticity | Wx:0.313 Wy:0.329 |
| White Variation | 1.25/1.50 (Typ./Max.)(5 points) |
SHARP LQ156D1JW02 Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | No |
SHARP LQ156D1JW02 Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | WLED |
| Lamp Life Time | 12K(Min.) (Hours) |
| Interface Type | Included in panel signal interface |
| Lamp Driver Board | Embedded (LED Driver) |
| Lamp Driver Board | 7.0/12.0/21.0V (Min./Typ./Max.) |
| Lamp Driver Board | 417/460mA (Typ./Max.) |
| Lamp Driver Board | 5.0/5.52W (Typ./Max.) |
SHARP LQ156D1JW02 Signal Interface
| Signal Category | eDP |
|---|---|
| Signal Class | eDP (4 Lanes) |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 497/627mA (Typ./Max.) |
| Panel Power Consumption | 1.64/1.88W (Typ./Max.) |
| Interface Type | Connector |
| Interface Position | Right of board |
| Signal Interface | Configuration |
V následujících případech provedeme zdarma výměnu nebo plné vrácení peněz:
Výrobek nelze použít v záruční době kvůli problémům s kvalitou výrobku
Výrobek je poškozen při přepravě
Výrobek nebyl doručen včas z naší viny
Postup zdarma výměny nebo plného vrácení peněz:
Kupující zašle e-mail našemu zákaznickému servisu s popisem problému a poskytne důkazy (jasné fotografie, snímky obrazovky nebo video)
Problematiku zkontrolujeme do 1 pracovního dne. V případě splnění podmínek provedeme zdarma výměnu nebo plné vrácení peněz do 1-2 pracovních dnů
Pokud je požadována vrácení zboží, náklady na přepravu budou hrazeny námi
LQ156D1JW02 15,6" IGZO TFT-LCD Panel pro SHARP
| Gross Weight | 1.43 |
|---|
