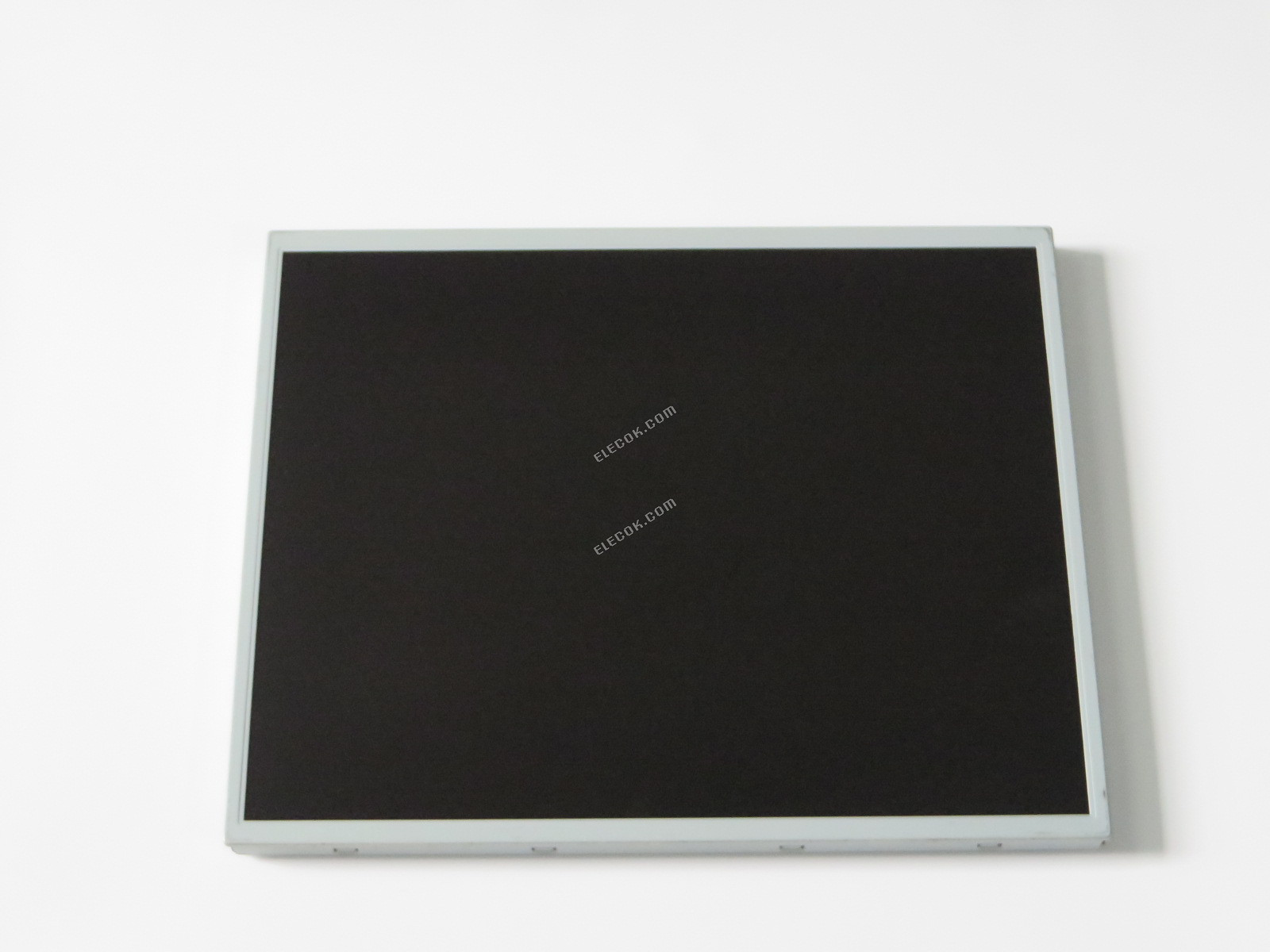

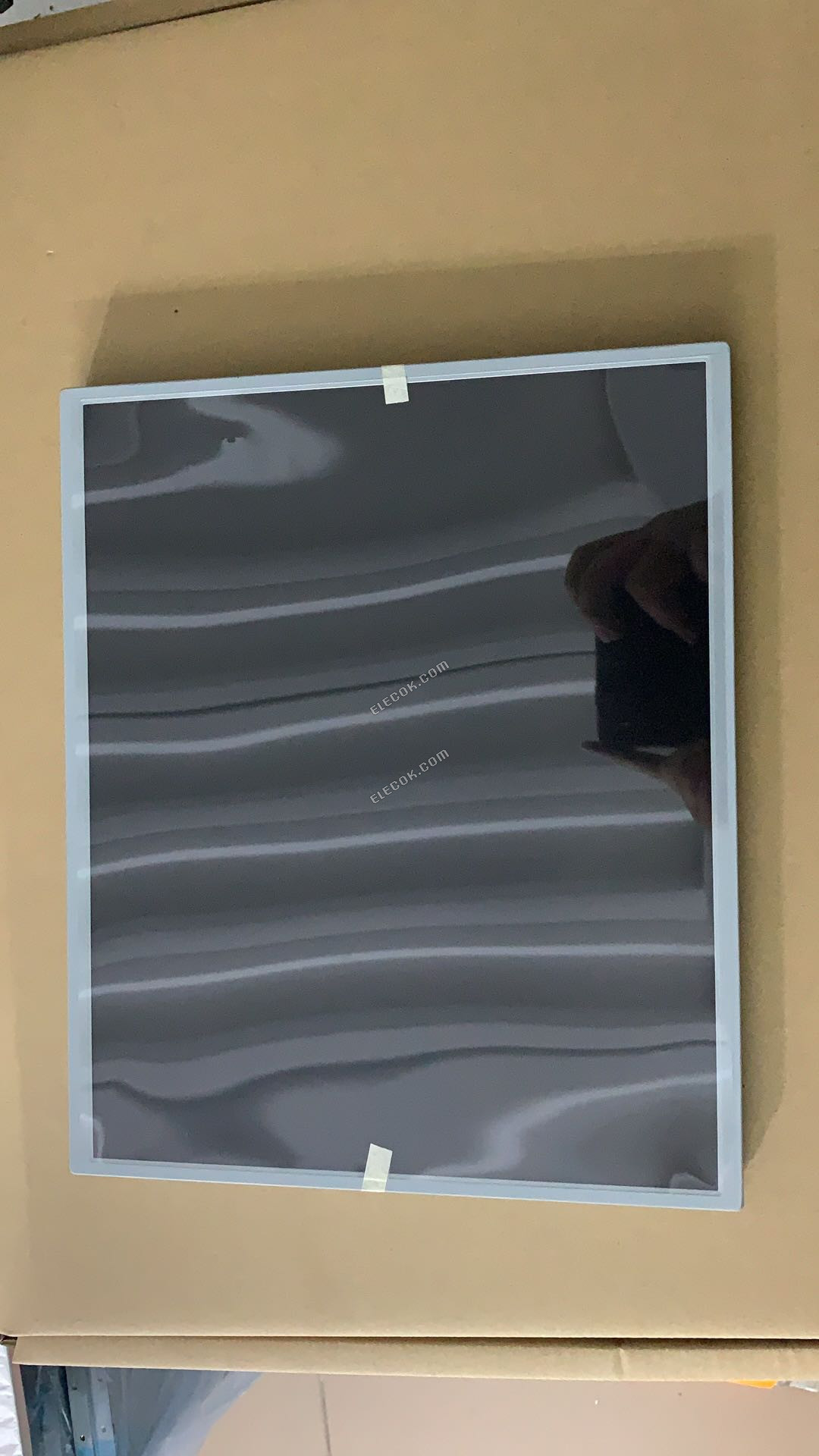

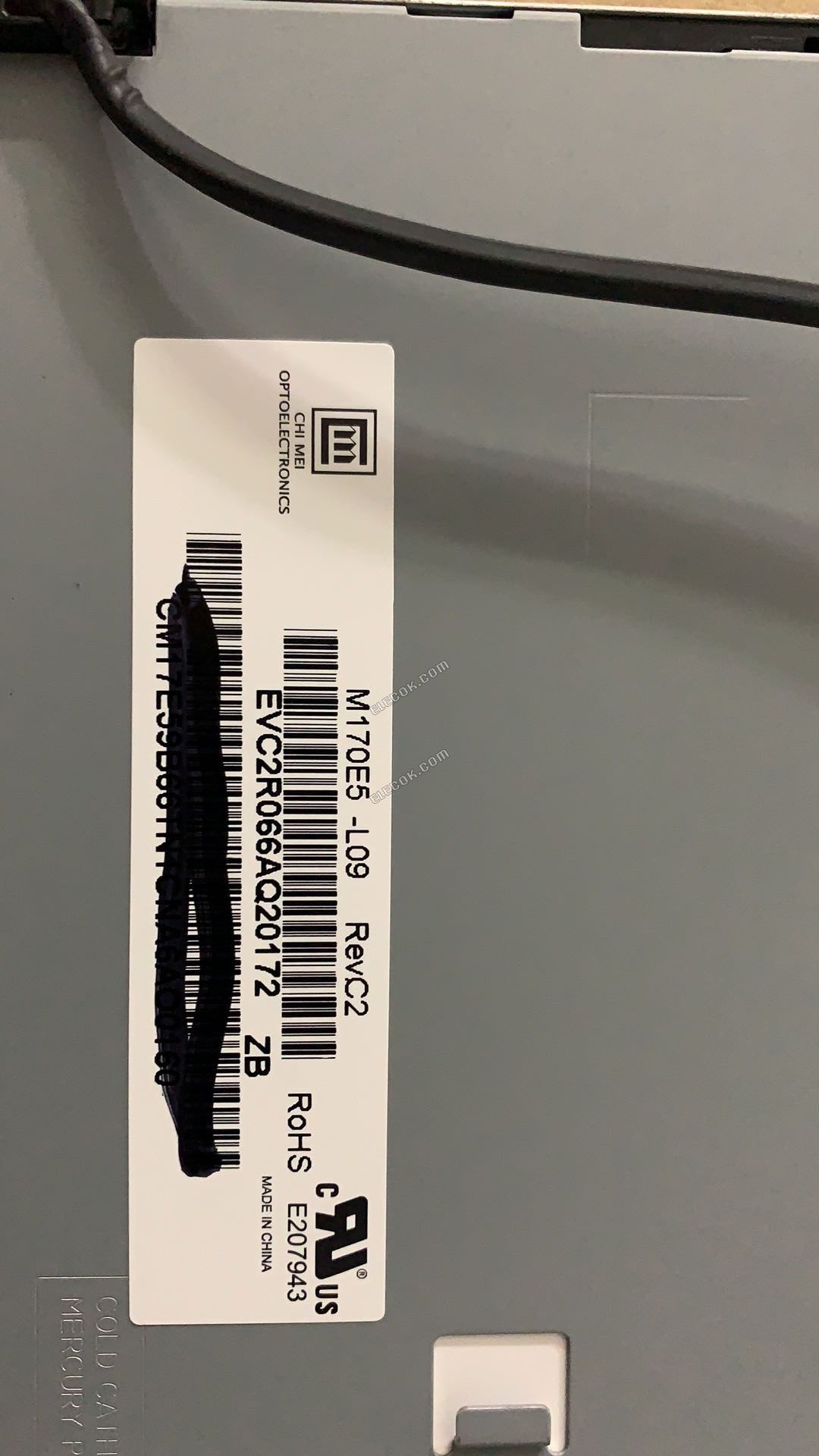

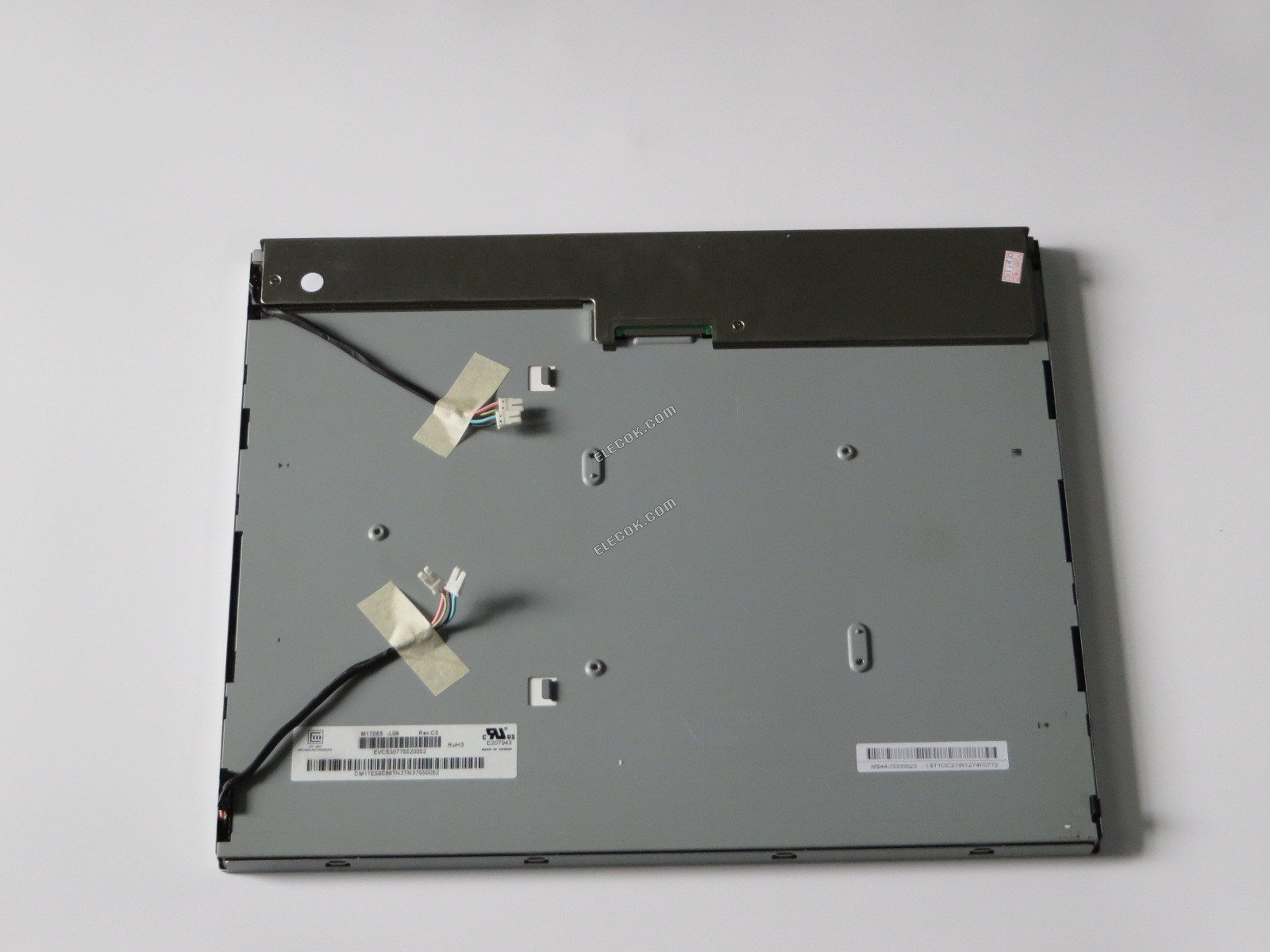

M170E5-L09 CMO 17.0" a-Si TFT-LCD Panel
| Datový list | M170E5-L09 CMO 17.0" a-Si TFT-LCD Panel |
| značka | CMO |
| panelový model | M170E5-L09 |
| typ panelu | a-Si TFT-LCDPanel |
| velikost panelu | 17.0" |
| Rezoluce | 1280(RGB)×1024 (SXGA) |
| zobrazovací mód | TN, Normally White, Transmissive |
| povrch | Antiglare (Haze 25%), Hard coating (3H) |
| jas | 300 cd/m2 (Typ.) |
| kontrastní poměr | 600 : 1 (Typ.) (Transmissive) |
| zobrazit barvy | 16.2M (6-bit + FRC) |
| doba odezvy | 2/6 (Typ.)(Tr/Td) (ms) |
| pozorovací úhel | 88/88/80/80 (Typ.)(CR?10) (L/R/U/D) |
| frekvence | 60Hz |
| typ lampy | CCFL |
| signálové rozhraní | LVDS (2 ch, 8-bit) |
| vstupní napětí | 5.0V (Typ.) |
| jiné jméno | ML70E5-L09 M170E5-109 M17OE5-LO9 |
| CMO M170E5-L09 Basic Information | |
|---|---|
| Panel Brand | CMO |
| Panel Model | M170E5-L09 |
| Panel Type | a-Si TFT-LCD Panel |
| Application | Desktop Monitor |
| Operating Temperature | 0 ~ 50 °C |
| Storage Temperature | -20 ~ 60 °C |
| RoHS | None RoHS |
| Specific Feature | Antiglare Sureface Wide Viewing Angle |
| Remarks | High color saturation |
| CMO M170E5-L09 Mechanical Features | |
|---|---|
| Panel Size | 17.0" |
| Dot Resolution | 1280(RGB)×1024 (SXGA) |
| Aspect Ratio | 5:4 (W:H) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Pitch | 0.264×0.264 mm (W×H) |
| Surface | Antiglare (Haze 25%), Hard coating (3H) |
| Active Area | 337.92×270.336 mm (W×H) |
| Bezel Area | 341.9×274.4 mm (W×H) |
| Outline Dimension | 358.5×296.5 mm (W×H) |
| Outline Depth | 17.0±0.5 mm |
| Holes & Brackets | Side mounting holes (4-M3) on left, right bezel |
| Touch Panel | Without |
| CMO M170E5-L09 Optical Features | |
|---|---|
| Display Mode | TN, Normally White, Transmissive |
| Brightness | 300 cd/m2 (Typ.) |
| Contrast Ratio | 600 : 1 (Typ.) (Transmissive) |
| Display Color | 16.2M (6-bit + FRC) |
| Response Time | 15/10 (Typ.)(Tr/Td) |
| Viewing Angle | 88/88/80/80 (Typ.)(CR?10) (L/R/U/D) |
| White color Chromaticity | X:0.313 Y:0.329 |
| White Variation | 1.25/1.33 (Typ./Max.)(9 points) |
| CMO M170E5-L09 Electronics Feature | |
|---|---|
| Vertical Frequency | 60Hz |
| Reverse Scan | No |
| CMO M170E5-L09 Backlight System | |
|---|---|
| Lamp Position | Edge light type (Top and Bottom) |
| Lamp Type | CCFL |
| Lamp Amount | 4 pcs |
| Lamp Shape | Straight |
| Lamp Life Time | 40K(Min.) (Hours) |
| Lamp Voltage | 720±80V |
| Lamp Current | 2.0/7.0/7.5mA (Min./Typ./Max.) |
| Lamp Operating Frequency | 40/60/80KHz (Min./Typ./Max.) |
| Lamp Startup Voltage | 1260/1500V (Max.)(Ta=+25/0?) |
| Lamps Power Consumption | 17.92W (Typ.) |
| Lamp Driver Board | No |
| Interface Type | Connector |
| Interface Brand | JST |
| Interface Model | BHSR-02VS-1 |
| Interface Pin Pitch | 3.5 mm |
| Interface Amount | 4 pcs |
| Interface Pins | 2 pins |
| Pin Configuration | BLL-2PINS-HL |
| CMO M170E5-L09 Signal Interface | |
|---|---|
| Signal Category | LVDS |
| Signal Class | No |
| Pin Configuration | LVDS-30P2C8B-160C |
| Input Voltage for Panel | 5.0V (Typ.) |
| Input Current for Panel | 0.81/1.13mA (Typ./Max.) |
| Interface Type | Connector |
| Interface Brand | JAE |
| Interface Model | FI-XB30SRL-HF11 |
| Interface Pin Pitch | 1.0 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 30 pins |
