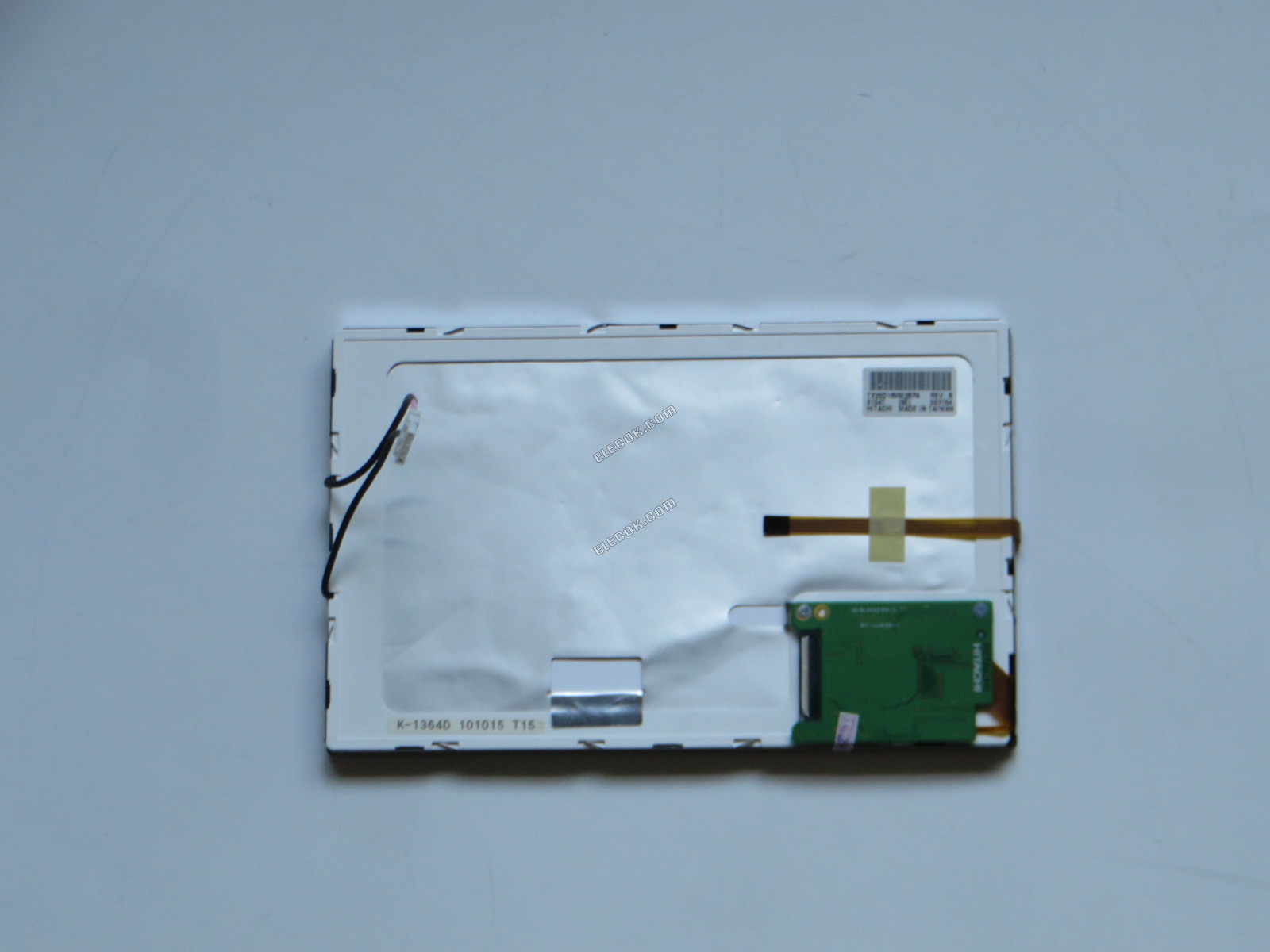

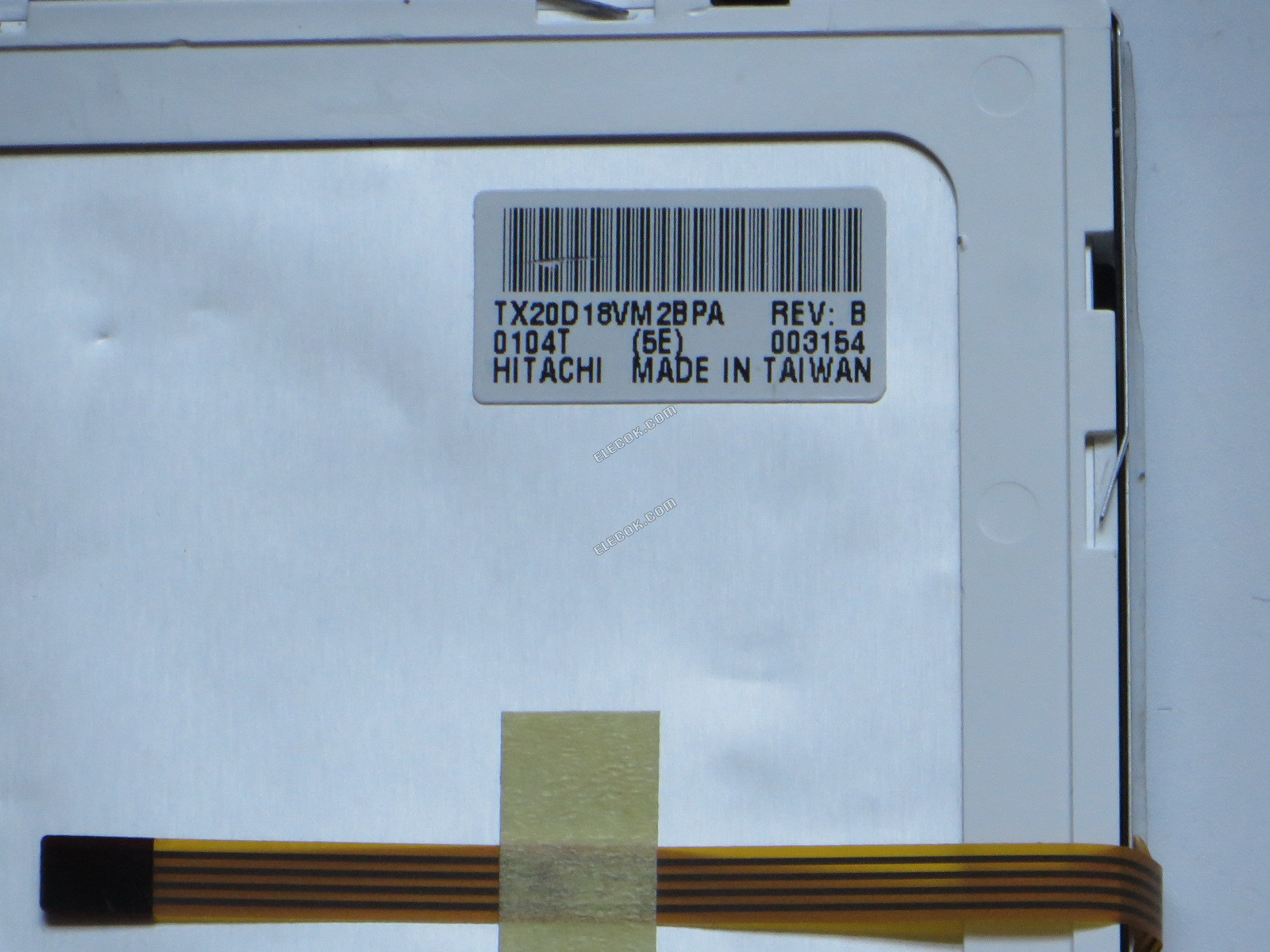

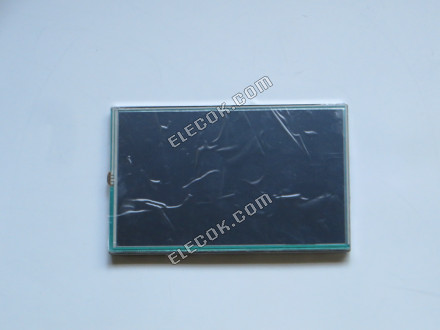

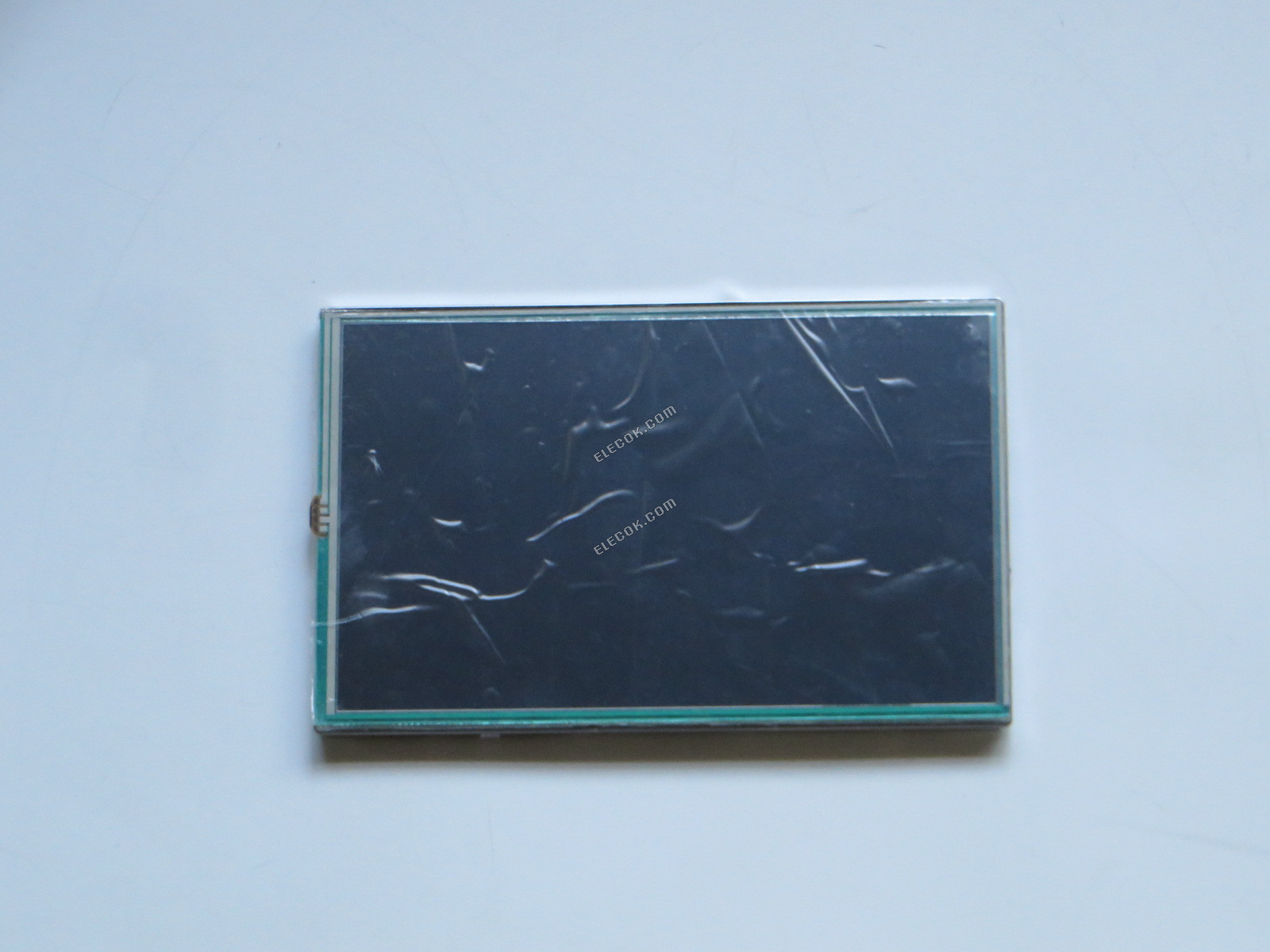

TX20D18VM2BPA HITACHI 8.0" LTPS TFT-LCD Panel s dotykovou obrazovkou, nový
| Datový list | TX20D18VM2BPA HITACHI 8.0" LTPS TFT-LCD Panel s dotykovou obrazovkou, nový |
| značka | HITACHI |
| panelový model | TX20D18VM2BPA |
| typ panelu | LTPS TFT-LCD , Panel |
| velikost panelu | 8.0 |
| Rezoluce | 800(RGB)×480 , WVGA |
| zobrazovací mód | TN, Normally White, Transmissive |
| aktivní oblast | 174×104.4 mm |
| obrys | 189×120×12.3 mm |
| povrch | Antiglare, Hard coating (3H) |
| jas | 280 cd/m² (Typ.) |
| kontrastní poměr | 200:1 (Typ.) |
| zobrazit barvy | 262K (6-bit) , CIE1931 60% |
| doba odezvy | 20/10 (Typ.)(Tr/Td) |
| pozorovací úhel | 50/50/50/50 (Typ.)(CR≥10) (L/R/U/D) |
| frekvence | 60Hz |
| typ lampy | 1 pcs CCFL Without Driver |
| signálové rozhraní | Parallel RGB (1 ch, 6-bit) , 40 pins |
| vstupní napětí | 3.3V (Typ.) |
| rohs | Soulad S RoHS |
| použití | Industry Application |
| jiné jméno | TX20DL8VM2BPA TX2OD18VM2BPA |
HITACHI TX20D18VM2BPA Basic Information
| Panel Brand | HITACHI |
|---|---|
| Panel Model | TX20D18VM2BPA |
| Panel Type | LTPS TFT-LCD , Panel |
| Application | Industry Application |
| Operating Temperature | -20 ~ 70 °C |
| Storage Temperature | -30 ~ 80 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Antiglare Landscape type With Touchscreen Lamp life &ge 50K hours WIDE |
HITACHI TX20D18VM2BPA Mechanical Features
| Panel Size | 8.0" |
|---|---|
| Dot Resolution | 800(RGB)×480 (WVGA) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 116 PPI |
| Aspect Ratio | 15:9 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.0725×0.2175 mm (H×V) |
| Pixel Pitch | 0.2175×0.2175 mm (H×V) |
| Surface | Antiglare, Hard coating (3H) |
| Active Area | 174×104.4 mm (H×V) |
| Bezel Area | 179.6×110 mm (H×V) |
| Outline Dimension | 189×120 mm (H×V) |
| Outline Depth | 12.3 (Max.) mm |
| Landscape or Portrait | Landscape type |
| Touch Panel | Embeded (4-wire Resistive) |
HITACHI TX20D18VM2BPA Optical Features
| Display Mode | TN, Normally White, Transmissive |
|---|---|
| Brightness | 280 cd/m² (Typ.) |
| Contrast Ratio | 200 : 1 (Typ.) (Transmissive) |
| Display Color | 262K (6-bit) |
| Color Gamut | 60% NTSC (CIE1931) |
| Response Time | 20/10 (Typ.)(Tr/Td) |
| Viewing Angle | 50/50/50/50 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | 12 o'clock |
| White color Chromaticity | Wx:0.300 Wy:0.310 |
| White Variation | 1.43 (Max.)(5 points) |
HITACHI TX20D18VM2BPA Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Time Controller (T-CON) | Embedded T-CON |
HITACHI TX20D18VM2BPA Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | CCFL |
| Lamp Amount | 1 pcs |
| Lamp Shape | U shape |
| Lamp Life Time | 50K(Typ.) (Hours) |
| Lamp Voltage | 1000V (Max.) |
| Lamp Current | 2.0/4.0mA (Min./Max.) |
| Lamp Operating Frequency | 50/70KHz (Min./Max.) |
| Lamp Startup Voltage | 1400/1600V (Min.)(Ta=+25/0℃) |
| Interface Type | Connector |
| Backlight Interface | Configuration |
| BLL-3PINS-HNL | |
| Lamp Driver Board | No |
HITACHI TX20D18VM2BPA Signal Interface
| Signal Category | TTL |
|---|---|
| Signal Class | Parallel RGB (1 ch, 6-bit) |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 300/400mA (Typ./Max.) |
| Voltage for Display Signals | VSS≤VIL≤0.8V 2.0V≤VIH≤VDD |
| Interface Type | Connector |
| Signal Interface | Configuration |
| DRGB-40P1C6B-440A |
