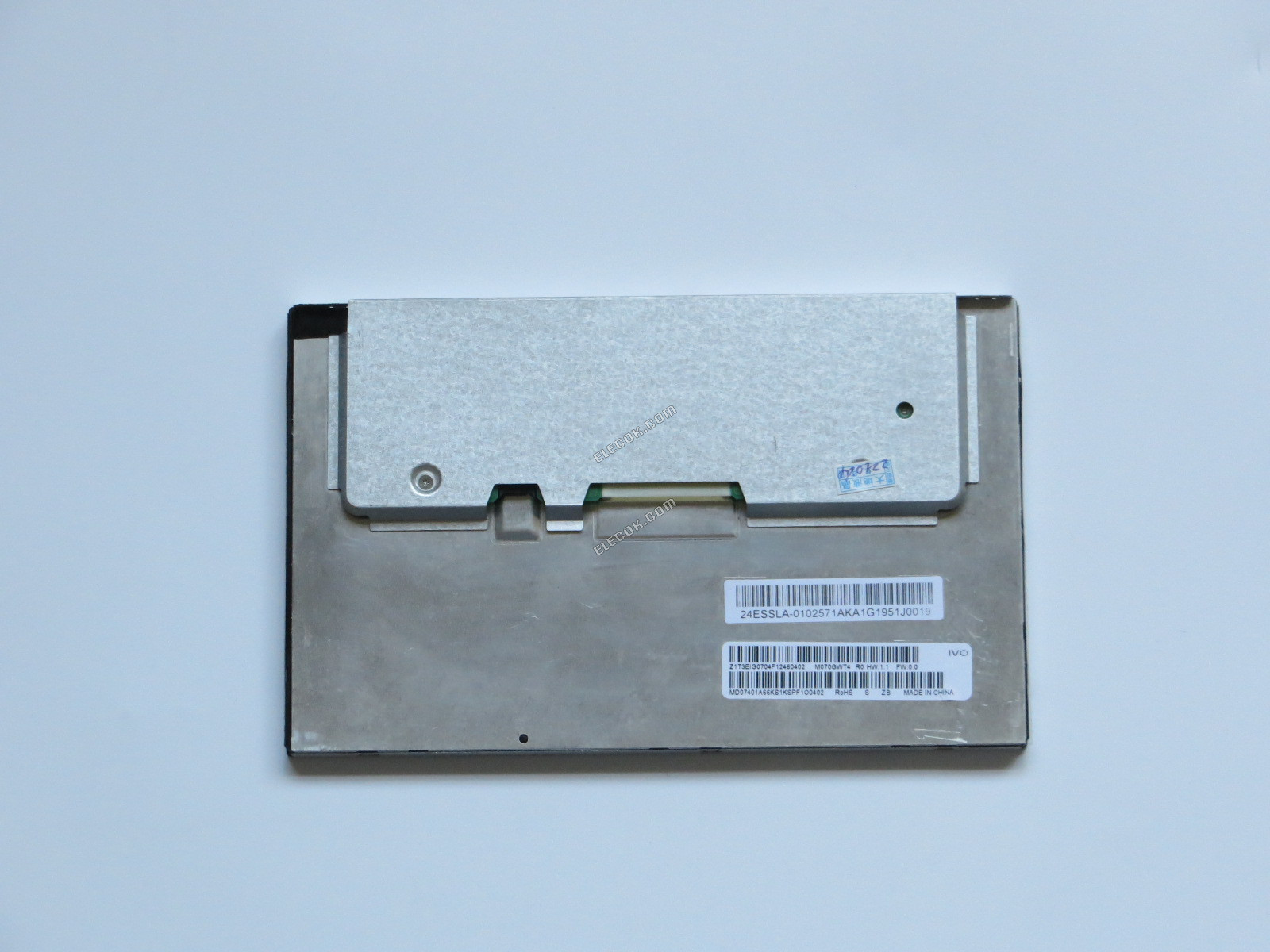

M070GWT4 R0 IVO 7.0" a-Si TFT-LCD パネル
| データシート | M070GWT4 R0 IVO 7.0" a-Si TFT-LCD パネル |
| ブランド | IVO |
| モデル | M070GWT4 R0 |
| パネルタイプ | a-Si TFT-LCD Panel |
| サイズ | 7.0 |
| 解像度 | 1024(RGB)×600 (WVGA) |
| 表示モード | TN, Normally White, Transmissive |
| 表面 | Antiglare, Hard coating (3H) |
| 明るさ | 500 cd/m2 (Typ.) |
| コントラスト比 | 800 : 1 (Typ.) (Transmissive) |
| 表示色 | 16.7M (8-bit) |
| レスポンス時間 | TBD (ms) |
| 視野角 | 80/80/80/80 (Typ.)(CR?10) (L/R/U/D) |
| 周波数 | 60Hz |
| ランプタイプ | WLED |
| 信号インタフェース | LVDS (1 ch, 8-bit) |
| 入力電圧 | 3.3V (Typ.) |
| rohs | ROHS準拠 |
| 用途 | Car Display Industrial Application |
| その他の名前 | MO7OGWT4 RO |
M070GWT4 R0 7.0" a-Si TFT-LCD Panel for IVO
| IVO M070GWT4 R0 Basic Information | |
|---|---|
| Panel Brand | IVO |
| Panel Model | M070GWT4 R0 |
| Panel Type | a-Si TFT-LCD Panel |
| Application | Car Display Industrial Application |
| Operating Temperature | -30 ~ 85 °C |
| Storage Temperature | -40 ~ 95 °C |
| RoHS | RoHS Compliance |
| Specific Feature | High Color Gamut Antiglare Sureface 180 Reverse Wide Viewing Angle White LED Backlight Wide Temprature Lamp life &ge 50K hours With LED Driver Wide Aspect Ratio |
M070GWT4 R0 7.0" a-Si TFT-LCD Panel for IVO
| IVO M070GWT4 R0 Mechanical Features | |
|---|---|
| Panel Size | 7.0" |
| Dot Resolution | 1024(RGB)×600 (WVGA) |
| Aspect Ratio | 17:10 (W:H) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Pitch | 0.150×0.150 mm (W×H) |
| Surface | Antiglare, Hard coating (3H) |
| Active Area | 153.6×90.0 mm (W×H) |
| Bezel Area | 155.8×92.2 mm (W×H) |
| Outline Dimension | 170.0×105.2 mm (W×H) |
| Outline Depth | 6.4/11.2 (Typ./Max.) mm |
| Holes & Brackets | Without |
| Touch Panel | Without |
M070GWT4 R0 7.0" a-Si TFT-LCD Panel for IVO
| IVO M070GWT4 R0 Optical Features | |
|---|---|
| Display Mode | TN, Normally White, Transmissive |
| Brightness | 500 cd/m2 (Typ.) |
| Contrast Ratio | 800 : 1 (Typ.) (Transmissive) |
| Display Color | 16.7M (8-bit) |
| Color Gamut | 72% |
| Response Time | TBD |
| Viewing Angle | 80/80/80/80 (Typ.)(CR?10) (L/R/U/D) |
| White color Chromaticity | X:0.305 Y:0.325 |
| White Variation | 1.18/1.25 (Typ./Max.)(9 points) |
M070GWT4 R0 7.0" a-Si TFT-LCD Panel for IVO
| IVO M070GWT4 R0 Electronics Feature | |
|---|---|
| Vertical Frequency | 60Hz |
| Reverse Scan | Yes (180°) |
M070GWT4 R0 7.0" a-Si TFT-LCD Panel for IVO
| IVO M070GWT4 R0 Backlight System | |
|---|---|
| Lamp Position | Edge light type |
| Lamp Type | WLED |
| Lamp Life Time | 50K(Min.) (Hours) |
| Lamp Driver Board | Embedded (LED Driver) |
| Lamp Driver Board | 8.0/12.0/14.0V (Min./Typ./Max.) |
| Lamp Driver Board | 543mA (Max.) |
| Interface Type | Connector |
| Interface Brand | STM |
| Interface Model | MSB24038P5A |
| Interface Amount | 1 pcs |
| Interface Pins | 5 pins |
M070GWT4 R0 7.0" a-Si TFT-LCD Panel for IVO
| IVO M070GWT4 R0 Signal Interface | |
|---|---|
| Signal Category | LVDS |
| Signal Class | LVDS (1 ch, 8-bit) |
| Pin Configuration | LVDS-20P1C8B-061A |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 153mA (Max.) |
| Interface Type | Connector |
| Interface Brand | STM |
| Interface Model | MSB240420HD |
| Interface Pin Pitch | 1.25 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 20 pins |
