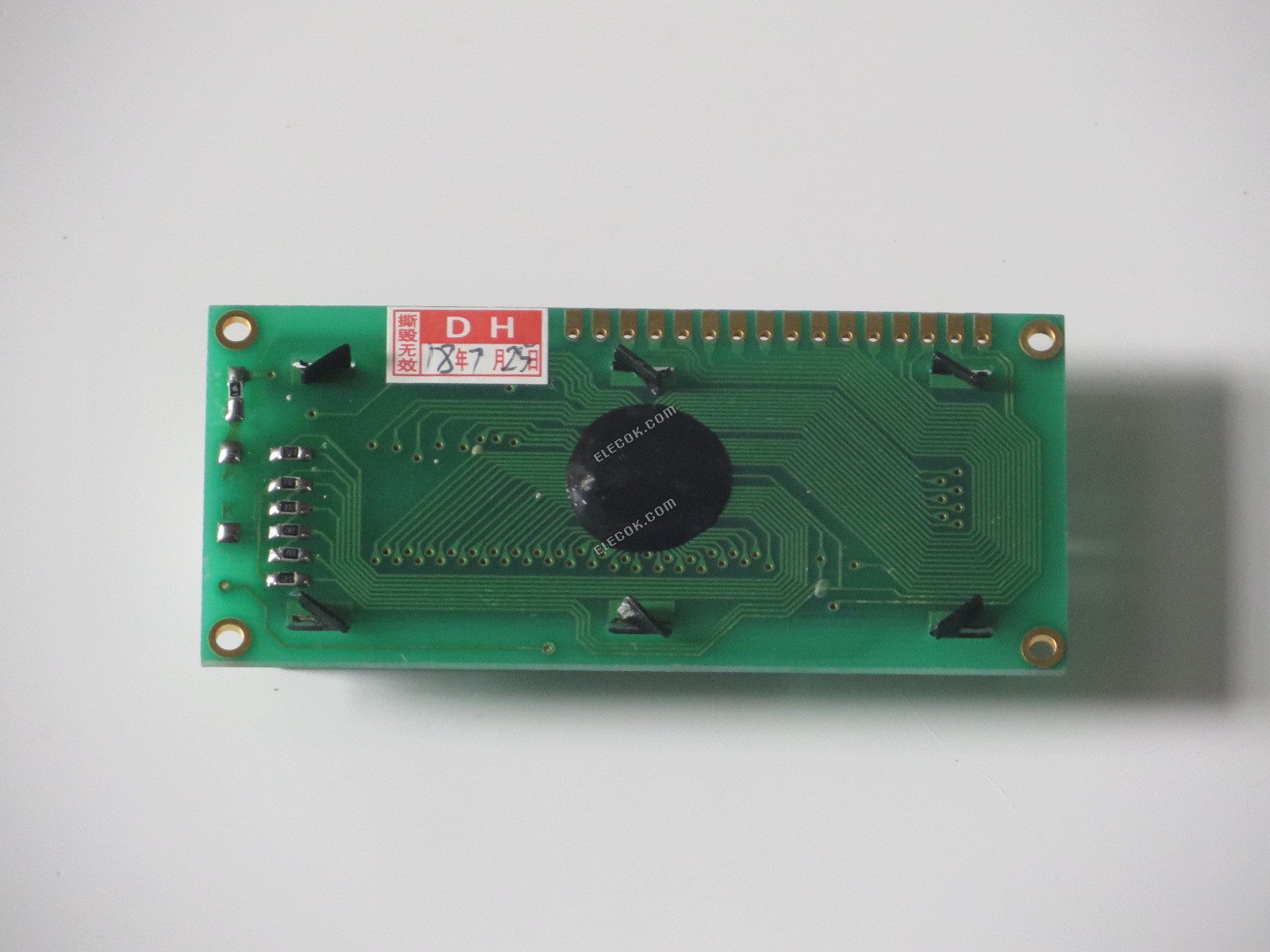

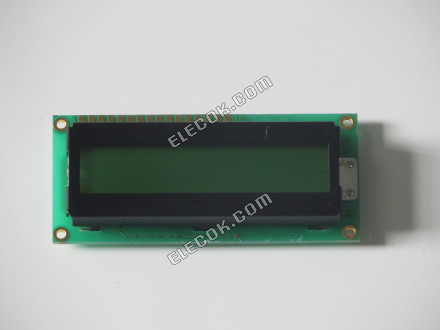

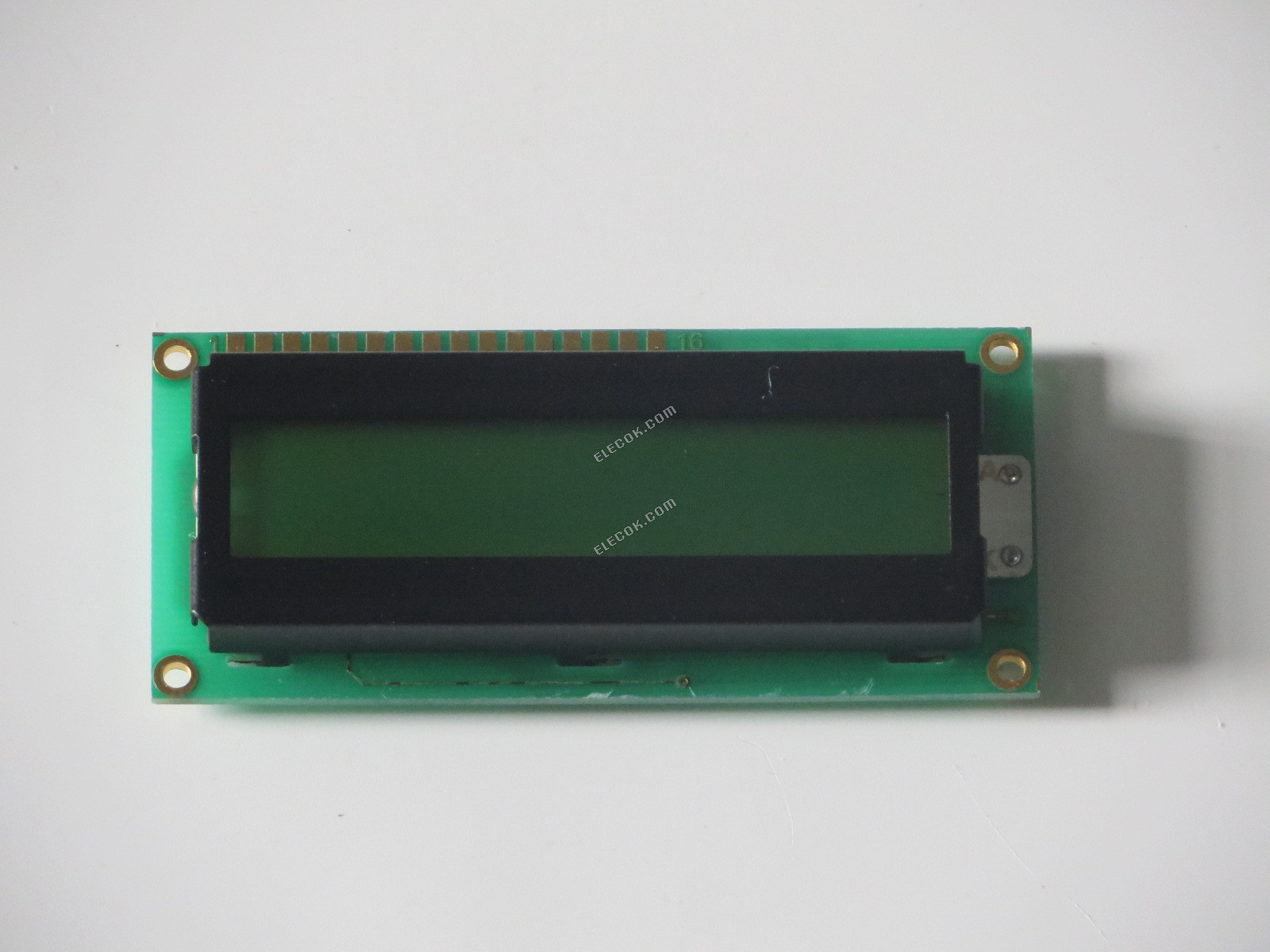

DMC-16117A OPTREX 2,4" TN-LCD, Paneel alternatief
| Datasheet | DMC-16117A OPTREX 2,4" TN-LCD, Paneel alternatief |
| paneelmerk | OPTREX |
| paneelmodel | DMC-16117A |
| paneeltype | TN-LCD , Panel |
| paneelgrootte | 2.4 |
| weergaveformaat | 16 characters × 1 lines |
| weergavemodus | TN, Reflective |
| displaylettertypen | 5×8 dots |
| tekengrootte | 3.2×5.95 mm |
| tekenafstand | 3.75×5.95 mm |
| actief gebied | 59.4×5.95 mm |
| bezelgebied | 64.5×13.0 mm |
| omlijning | 80×36 mm |
| helderheid | |
| contrastverhouding | 3.5:1 (Typ.)(Reflective) |
| kleuren weergeven | Monochrome |
| reactietijd | 180/130 (Typ.)(Tr/Td) |
| lamptype | No B/L |
| signaalinterface | 8-bit parallel |
| ingangsspanning | 5.0V (Typ.) |
| rohs | None RoHS |
| andere naam | DMC-L6LL7A |
OPTREX DMC-16117A Basic Information
| Panel Brand | OPTREX |
|---|---|
| Panel Model | DMC-16117A |
| Model Alias | DMC-16117 |
| Panel Type | TN-LCD , Panel |
| Application | Industry Application |
| Operating Temperature | 0 ~ 50 °C |
| Storage Temperature | -20 ~ 70 °C |
| RoHS | None RoHS |
| Specific Feature | Reflective Bar Display |
OPTREX DMC-16117A Mechanical Features
| Panel Size | 2.4" |
|---|---|
| Display Format | 16 characters × 1 lines |
| Display Fonts | 5×8 dots |
| Character Size | 3.2×5.95 mm |
| Character Pitch | 3.75×5.95 mm |
| Aspect Ratio | >3:1 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.65×0.75 mm (H×V) |
| Active Area | 59.4×5.95 mm (H×V) |
| Bezel Area | 64.5×13.0 mm (H×V) |
| Outline Dimension | 80×36 mm (H×V) |
| Outline Depth | 10.0 (Max.) mm |
| Holes & Brackets | Face mounting holes (4-Φ2.8) |
| Touch Panel | Without |
OPTREX DMC-16117A Optical Features
| Display Mode | TN, Reflective |
|---|---|
| Contrast Ratio | 3.5:1 (Typ.) (Reflective) |
| Display Color | Monochrome () |
| Response Time | 180/130 (Typ.)(Tr/Td) |
| Viewing Angle | 0/0/0/50 (Typ.)(CR≥2) (L/R/U/D) |
| Viewing Direction | 6 o'clock |
OPTREX DMC-16117A Electronics Feature
| Driver IC | Built-in HD44780 |
|---|---|
| Driving Method | Duty: 1/16 , Bias: 1/5 |
OPTREX DMC-16117A Backlight System
| Lamp Type | No B/L |
|---|
OPTREX DMC-16117A Signal Interface
| Signal Category | CPU |
|---|---|
| Signal Class | 8-bit parallel |
| Input Voltage for Panel | 5.0V (Typ.) |
| Input Current for Panel | 1.5/5.0mA (Typ./Max.) |
| Interface Type | Pad |
| Signal Interface | Configuration |
