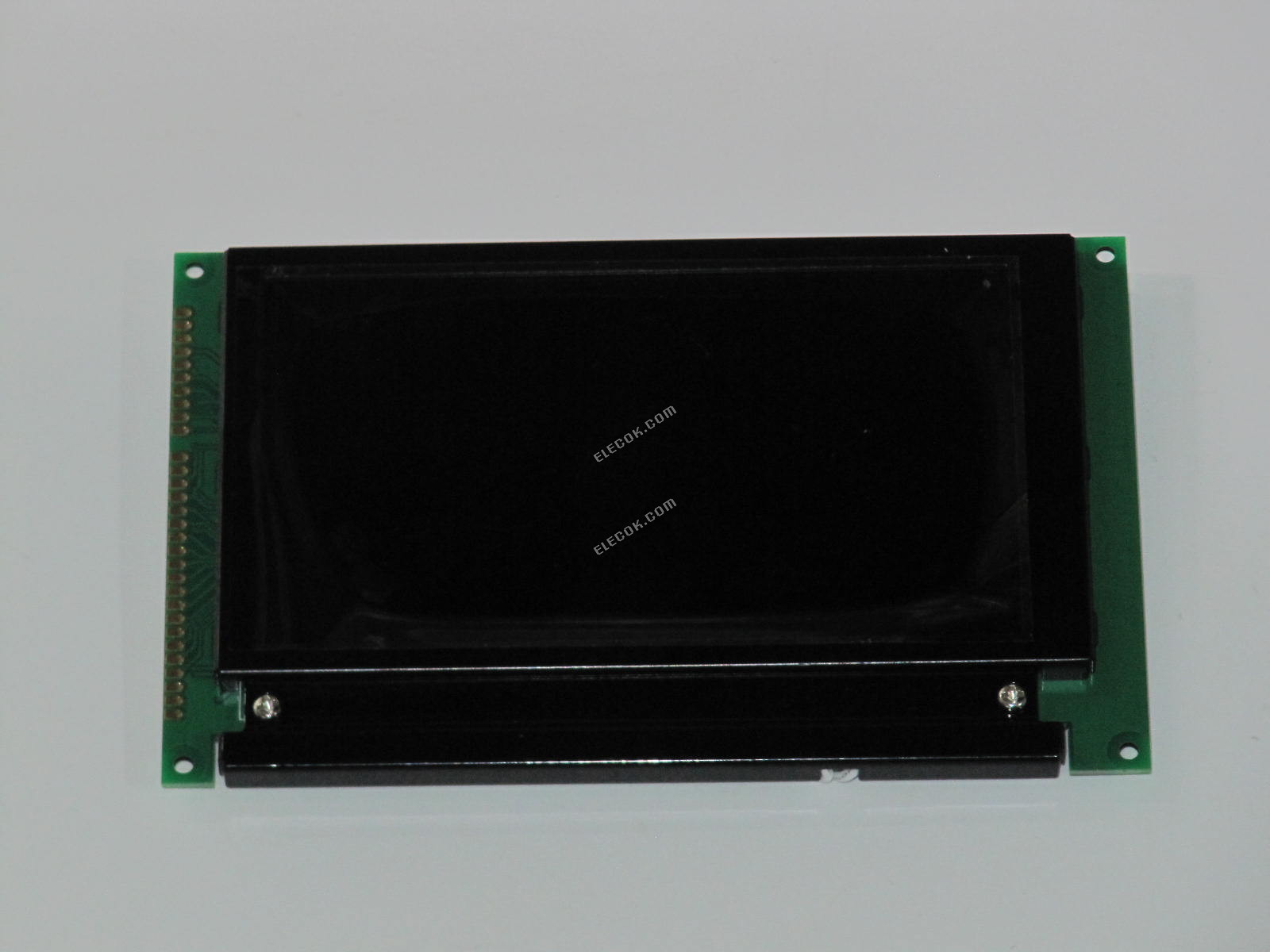

Name: SP14N02L6ALCZ KOE 5,1" FSTN-LED Panel Náhrada s 12V napětí
Brand: koe
SKU: SP14N02L6ALCZ
Availability: OutOfStock

KOE SP14N02L6ALCZ Basic Information

Panel Brand

KOE

Panel Model

SP14N02L6ALCZ

Panel Type

FSTN-LCD,Panel

Application

Industrial Application

Operating Temperature

0 ~ 50 °C

Storage Temperature

-20 ~ 60 °C

RoHS

RoHS Compliance

Specific Feature

Antiglare Sureface White LED Backlight Lamp life &ge 50K hours Wide Aspect Ratio

KOE SP14N02L6ALCZ Mechanical Features

Panel Size

5.1"

Dot Resolution

240×128

Aspect Ratio

17:9 (W:H)

Pixel Configuration

Rectangle

Pixel Pitch

0.500×0.500 mm (W×H)

Surface

Antiglare, Hard coating (3H)

Active Area

119.97×63.97 mm (W×H)

Bezel Area

124.0×70.0 mm (W×H)

Outline Dimension

159.4×101.0 mm (W×H)

Outline Depth

12.0 (Max.) mm

Holes & Brackets

Face mounting holes (4-?3.0) on left, right bezel

Touch Panel

Without

KOE SP14N02L6ALCZ Optical Features

Display Mode

STN, Black/White mode (Negative), Transmissive

Brightness

150 cd/m² (Typ.)

Contrast Ratio

20 : 1 (Typ.) (Transmissive)

Display Color

Monochrome ()

Response Time

160/110 (Typ.)(Tr/Td)

Viewing Angle

40 (Typ.)(CR?2, ?2-?1) (L/R/U/D)

Viewing Direction

6 o'clock

White Variation

1.43 (Max.)(9 points)

KOE SP14N02L6ALCZ Electronics Feature

Time Controller (T-CON)

Sanyo LC7981

KOE SP14N02L6ALCZ Backlight System

Lamp Position

Edge light type

Lamp Type

WLED

Lamp Life Time

50K(Typ.) (Hours)

Lamp Voltage

Lamp Current

144mA (Typ.)

Lamp Driver Board

Interface Type

Connector

Interface Brand

JAE

Interface Model

IL-G-4S-S3C2-SA

Interface Pin Pitch

2.5 mm

Interface Amount

1 pcs

Interface Pins

4 pins

Pin Configuration

BLE-4PINS-ANNC

KOE SP14N02L6ALCZ Signal Interface

Signal Category

Parallel Data

Signal Class

Parallel Data (8-bit)

Input Voltage for Panel

5.0/-15.0V (Typ.)(VDD/VEE)

Input Current for Panel

11.7/2.5mA (Typ.)(IDD/IEE)

Interface Type

Plug

Interface Pin Pitch

2.54 mm

Interface Amount

1 pcs

Interface Pins

20 pins
