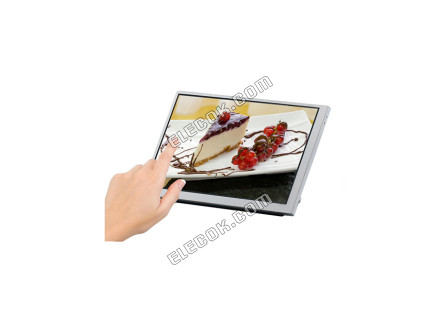

TCG070WVLPEAFA-AA30 7.0" a-Si TFT-LCD パネルにとってKyocera
| データシート | TCG070WVLPEAFA-AA30 7.0" a-Si TFT-LCD パネルにとってKyocera |
| ブランド | Kyocera |
| モデル | TCG070WVLPEAFA-AA30 |
| パネルタイプ | a-Si TFT-LCD , Panel |
| サイズ | 7.0 |
| 解像度 | 800(RGB)×480 , WVGA |
| 表示モード | TN, Normally White, Transmissive |
| 表面 | Antiglare, Hard coating (2H) |
| 明るさ | 560 cd/m2 (Typ.) |
| コントラスト比 | 1000:1 (Typ.) |
| 顔色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| レスポンス時間 | 5/25 (Typ.)(Tr/Td) |
| 視野角 | 80/80/60/80 (Typ.)(CR≥10) (L/R/U/D) |
| 周波数 | 60Hz |
| ランプタイプ | WLED |
| 信号インタフェース | LVDS (1 ch, 6/8-bit) |
| 入力電圧 | 3.3V (Typ.) |
| RoHS | RoHS Compliance |
| 応用 | Industry Application |
| TCG070WV1PEAFA-AA30 TCGO7OWVLPEAFA-AA3O |
Kyocera TCG070WVLPEAFA-AA30 Basic Information
| Panel Brand | Kyocera |
|---|---|
| Panel Model | TCG070WVLPEAFA-AA30 |
| Panel Type | a-Si TFT-LCD , Panel |
| Application | Industry Application |
| Operating Temperature | -20 ~ 70 °C |
| Storage Temperature | -30 ~ 80 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Antiglare 6/8 bit Selectable 180 Reverse Wide Viewing Angle WLED Hight Brightness With Touchscreen Lamp life &ge 100K hours With LED Driver WIDE |
Kyocera TCG070WVLPEAFA-AA30 Mechanical Features
| Panel Size | 7.0" |
|---|---|
| Dot Resolution | 800(RGB)×480 (WVGA) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 133 PPI |
| Aspect Ratio | 15:9 (H:V) |
| Form Factor | Flat Rectangle Display |
| Pixel Pitch | 0.1905×0.1905 mm (H×V) |
| Surface | Antiglare, Hard coating (2H) |
| Active Area | 152.40×91.44 mm (H×V) |
| Bezel Area | 154.4×93.4 mm (H×V) |
| Outline Dimension | 165.0×104.4 mm (H×V) |
| Outline Depth | 10.4/11.2 (Typ./Max.) mm |
| Holes & Brackets | Without |
| Touch Panel | Embeded (4-wire Resistive) |
Kyocera TCG070WVLPEAFA-AA30 Optical Features
| Display Mode | TN, Normally White, Transmissive |
|---|---|
| Brightness | 560 cd/m2 (Typ.) |
| Contrast Ratio | 1000 : 1 (Typ.) (Transmissive) |
| Display Color | 262K/16.2M (6-bit / 6-bit + FRC) |
| Response Time | 5/25 (Typ.)(Tr/Td) |
| Viewing Angle | 80/80/60/80 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | 12 o'clock |
| White color Chromaticity | X:0.290 Y:0.305 |
Kyocera TCG070WVLPEAFA-AA30 Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | Yes (180°) |
Kyocera TCG070WVLPEAFA-AA30 Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | WLED |
| Lamp Life Time | 100K(Typ.) (Hours) |
| Interface Type | Included in panel signal interface |
| Lamp Driver Board | Embedded (LED Driver) |
| Lamp Driver Board | 12.0±1.2V |
| Lamp Driver Board | 235/400mA (Typ./Max.) |
Kyocera TCG070WVLPEAFA-AA30 Signal Interface
| Signal Category | LVDS |
|---|---|
| Signal Class | LVDS (1 ch, 6/8-bit) |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 200/260mA (Typ./Max.) |
| Interface Type | Connector |
| Signal Interface | Configuration |
