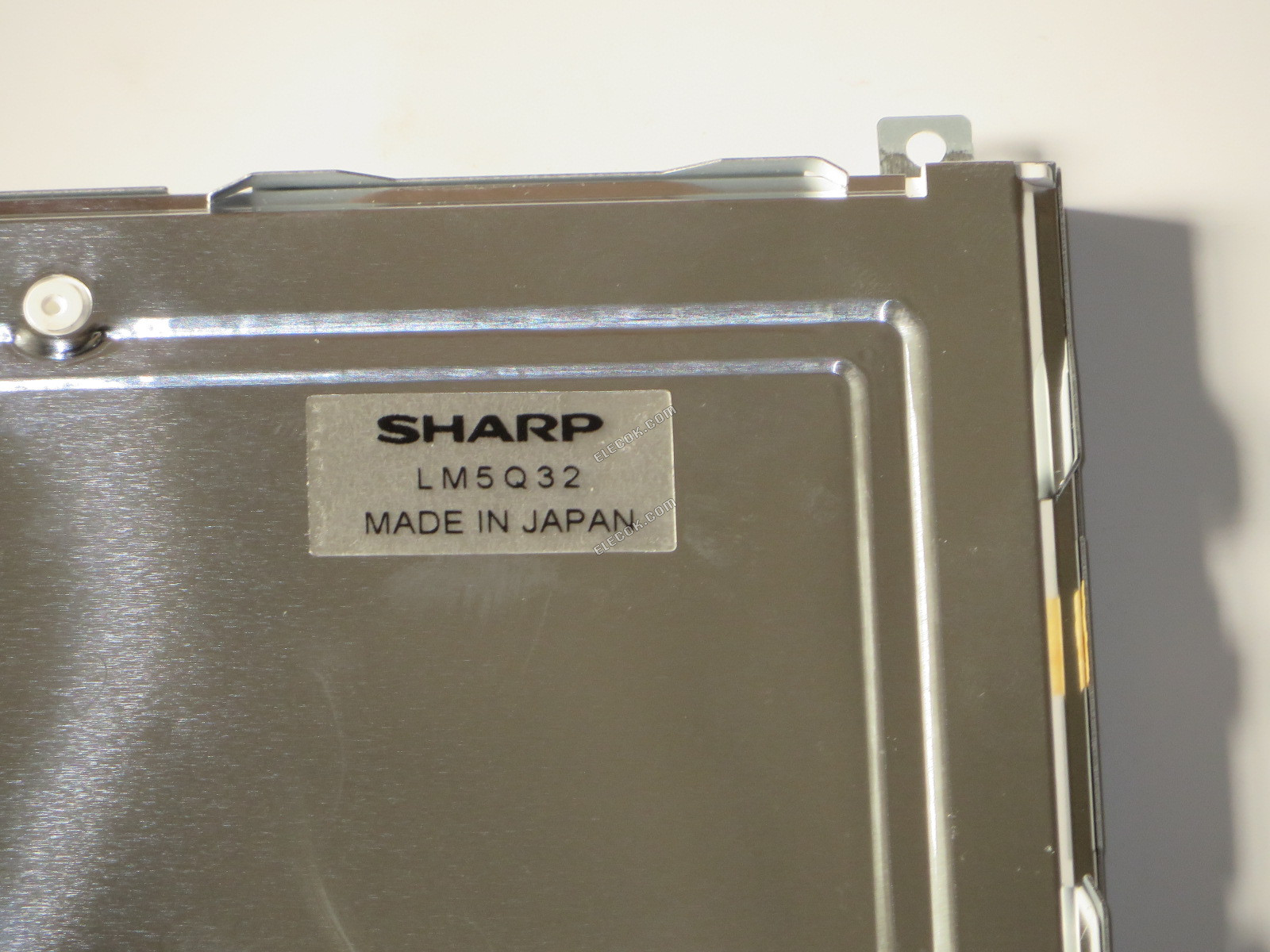

Name: LM5Q32 SHARP 5.0" CSTN LCD Panel
Brand: sharp
SKU: LM5Q32
Price: 115.98 USD
Availability: InStock

SHARP LM5Q32 Basic Information

Panel Brand

SHARP

Panel Model

LM5Q32

Panel Type

CSTN-LCD,Panel

Application

Industrial Application

Operating Temperature

0 ~ 50 °C

Storage Temperature

-25 ~ 65 °C

RoHS

None RoHS

SHARP LM5Q32 Mechanical Features

Panel Size

5.0"

Dot Resolution

320(RGB)×240 (QVGA)

Aspect Ratio

16:9 (W:H)

Pixel Configuration

RGB Vertical Stripe

Pixel Pitch

0.315×0.315 mm (W×H)

Active Area

100.775×75.575 mm (W×H)

Bezel Area

103.4×78.3 mm (W×H)

Outline Dimension

134.0×113.0 mm (W×H)

Outline Depth

10.5 (Max.) mm

Holes & Brackets

Touch Panel

Without

SHARP LM5Q32 Optical Features

Display Mode

STN, Normally Black, Transmissive

Brightness

120 cd/m² (Typ.)

Contrast Ratio

30 : 1 (Typ.) (Transmissive)

Display Color

Color ()

Response Time

Viewing Angle

35/35/15/25 (Typ.)(CR?5) (L/R/U/D)

Viewing Direction

6 o'clock

White color Chromaticity

X:0.290 Y:0.300

SHARP LM5Q32 Electronics Feature

Reverse Scan

SHARP LM5Q32 Backlight System

Lamp Position

Edge light type (Top side)

Lamp Type

CCFL

Lamp Amount

1 pcs

Lamp Shape

Straight

Lamp Life Time

15K(Min.) (Hours)

Lamp Voltage

Lamp Current

4.0±1mA

Lamp Operating Frequency

30/80KHz (Min./Max.)

Lamp Startup Voltage

1280/1600V (Max.)(Ta=+25/0?)

Lamps Power Consumption

2.9W (Typ.)

Lamp Driver Board

Interface Type

Connector

Interface Brand

JST

Interface Model

BHR-03VS-1

Interface Pin Pitch

4.0 mm

Interface Amount

1 pcs

Interface Pins

3 pins

Pin Configuration

BLL-3PINS-HNL

SHARP LM5Q32 Signal Interface

Signal Category

LVDS

Signal Class

MIPI (2 data lanes)

Input Voltage for Panel

5.0V (Typ.)(VDD)

Input Current for Panel

3/5mA (Typ./Max.)(IDD)

Panel Power Consumption

310/400mW (Typ./Max.)

Interface Type

Connector

Interface Brand

JAE

Interface Model

SFR20-1ST

Interface Pin Pitch

0.8 mm

Interface Amount

1 pcs

Interface Pins

20 pins
