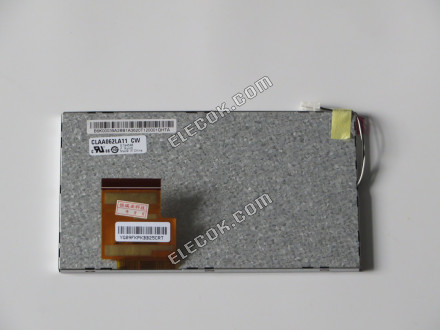

CLAA062LA11CW CPT 6,2" a-Si TFT-LCD Panel
| Arkusz danych | CLAA062LA11CW CPT 6,2" a-Si TFT-LCD Panel |
| marka panelu | CPT |
| model panelu | CLAA062LA11CW |
| typ panelu | a-Si TFT-LCD Panel |
| rozmiar panelu | 6.2 |
| rezolucja | 800(RGB)×480 (WVGA) |
| tryb wyświetlania | TN, Normally White, Transmissive |
| powierzchnia | Antiglare |
| jasność | 450 cd/m2 (Typ.) |
| współczynnik kontrastu | 600 : 1 (Typ.) (Transmissive) |
| kolory wyświetlacza | 16.2M (8-bit) |
| czas odpowiedzi | 16 (Typ.)(Tr+Td) |
| kąt widzenia | 75/75/70/70 (Typ.)(CR≥10) (L/R/U/D) |
| częstotliwość | 60Hz |
| typ lampy | WLED |
| interfejs sygnałowy | Parallel RGB (1 ch, 8-bit) |
| napięcie wejściowe | 3.3/9.2/18/-6.0/-4.0V (Typ.)(DVDD/AVDD/VDDG/VEEG/VCOM) |
| rohs | Zgodność Z RoHS |
| zastosowanie | Car Display |
| inna nazwa | CLAA062LALLCW C1AA0621A11CW CLAAO62LA11CW |
CPT CLAA062LA11CW Basic Information
| Panel Brand | CPT |
|---|---|
| Panel Model | CLAA062LA11CW |
| Panel Type | a-Si TFT-LCD Panel |
| Application | Car Display |
| Operating Temperature | -20 ~ 70 °C |
| Storage Temperature | -30 ~ 80 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Antiglare WLED WIDE |
CPT CLAA062LA11CW Mechanical Features
| Panel Size | 6.2" |
|---|---|
| Dot Resolution | 800(RGB)×480 (WVGA) |
| Pixel Configuration | RGB Vertical Stripe |
| Aspect Ratio | 16:9 (W:H) |
| Form Factor | Flat Display |
| Pixel Pitch | 0.1719×0.1609 mm (W×H) |
| Surface | Antiglare |
| Active Area | 137.52×77.323 mm (W×H) |
| Bezel Area | 140.7×80.4 mm (W×H) |
| Outline Dimension | 155.2×88.2 mm (W×H) |
| Outline Depth | 5.0 mm |
| Touch Panel | Without |
CPT CLAA062LA11CW Optical Features
| Display Mode | TN, Normally White, Transmissive |
|---|---|
| Brightness | 450 cd/m2 (Typ.) |
| Contrast Ratio | 600 : 1 (Typ.) (Transmissive) |
| Display Color | 16.2M (8-bit) |
| Color Gamut | 70% NTSC (CIE1931) |
| Response Time | 16 (Typ.)(Tr+Td) |
| Viewing Angle | 75/75/70/70 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | 6 o'clock |
| White color Chromaticity | X:0.310 Y:0.330 |
| White Variation | 1.25/1.43 (Typ./Max.)(9 points) |
CPT CLAA062LA11CW Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | Yes (U/D, L/R) |
| Total Power Consumption | 1.5/1.7W (Typ./Max.) |
CPT CLAA062LA11CW Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | WLED |
| Lamp Amount | 3S6P |
| Lamp Shape | Array |
| Lamp Life Time | 30K(Min.) (Hours) |
| Lamp Voltage | 9.6±1.05V |
| Lamp Current | 120mA (Typ.) |
| Lamps Power Consumption | 1.17/1.3W (Typ./Max.) |
| Lamp Driver Board | No |
| Interface Type | Connector |
| Interface Brand | JST |
| Interface Model | BHSR-02VS-1 |
| Interface Pin Pitch | 3.5 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 2 pins |
| Pin Configuration | BLE-2PINS-AC |
CPT CLAA062LA11CW Signal Interface
| Signal Category | Parallel RGB |
|---|---|
| Signal Class | Parallel RGB (1 ch, 8-bit) |
| Input Voltage for Panel | 3.3/9.2/18/-6.0/-4.0V (Typ.)(DVDD/AVDD/VDDG/VEEG/VCOM) |
| Input Current for Panel | 10/30/0.5/0.5mA (Typ.)(DIDD/AIDD/IDDG/IEEG) |
| Panel Power Consumption | 0.32/0.40W (Typ./Max.) |
| Voltage for Display Signals | 0≤VIL≤0.3DVDD 0.7DVDD≤VIH≤DVDD |
| Interface Type | FPC |
| Interface Pin Pitch | 0.5 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 60 pins |
