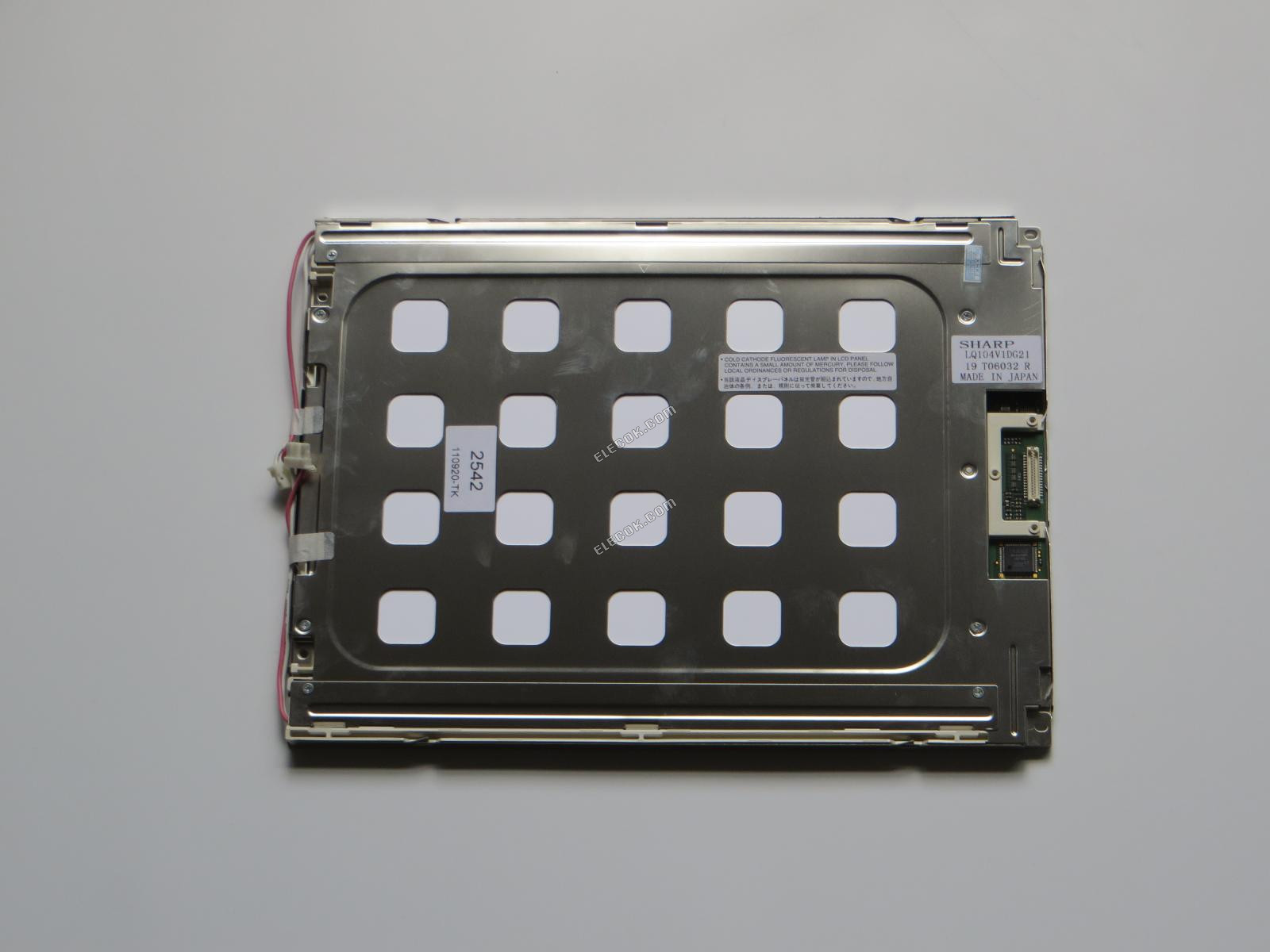

LQ104V1DG21 SHARP 10,4" a-Si TFT-LCD Panel generalüberholt
| Datenblatt | LQ104V1DG21 SHARP 10,4" a-Si TFT-LCD Panel generalüberholt |
| Panelmarke | SHARP |
| Panelmodell | LQ104V1DG21 |
| Paneltyp | a-Si TFT-LCDPanel |
| Panelgröße | 10.4" |
| Auflösung | 640(RGB)×480 (VGA) |
| Display-Modus | TN, Normally White, Transmissive |
| Oberfläche | Antiglare, Hard coating (3H), Antireflection |
| Helligkeit | 350 cd/m2 (Typ.) |
| Kontrastverhältnis | 300 : 1 (Typ.) (Transmissive) |
| Anzeigefarben | 262K (6-bit) |
| Reaktionszeit | 20/40 (Typ.)(Tr/Td) (ms) |
| Blickwinkel | 70/70/40/70 (Typ.)(CR?10) (L/R/U/D) |
| Frequenz | |
| Lampentyp | CCFL |
| Signalschnittstelle | Parallel RGB (1 ch, 6-bit) |
| Eingangsspannung | 3.3/5.0V (Typ.)(VCC) |
| Andere Bezeichnung | LQL04VLDG2L 1Q104V1DG21 LQ1O4V1DG21 |
| SHARP LQ104V1DG21 Basic Information | |
|---|---|
| Panel Brand | SHARP |
| Panel Model | LQ104V1DG21 |
| Panel Type | a-Si TFT-LCD Panel |
| Application | Industrial Application |
| Operating Temperature | -10 ~ 65 °C |
| Storage Temperature | -30 ~ 70 °C |
| RoHS | Unknown |
| Specific Feature | Antiglare Sureface U/D,L/R Reverse Lamp Repaceable Lamp life &ge 50K hours |
| SHARP LQ104V1DG21 Mechanical Features | |
|---|---|
| Panel Size | 10.4" |
| Dot Resolution | 640(RGB)×480 (VGA) |
| Aspect Ratio | 4:3 (W:H) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Pitch | 0.330×0.330 mm (W×H) |
| Surface | Antiglare, Hard coating (3H), Antireflection |
| Active Area | 211.2×158.4 mm (W×H) |
| Bezel Area | 214.6×162.4 mm (W×H) |
| Outline Dimension | 265.0×195.0 mm (W×H) |
| Outline Depth | 11.5 (Max.) mm |
| Holes & Brackets | No |
| Touch Panel | No |
| SHARP LQ104V1DG21 Optical Features | |
|---|---|
| Display Mode | TN, Normally White, Transmissive |
| Brightness | 350 cd/m2 (Typ.) |
| Contrast Ratio | 300 : 1 (Typ.) (Transmissive) |
| Display Color | 262K (6-bit) |
| Response Time | No |
| Viewing Angle | 70/70/40/70 (Typ.)(CR?10) (L/R/U/D) |
| Viewing Direction | 6 o'clock |
| White color Chromaticity | X:0.313 Y:0.329 |
| White Variation | 1.45 (Max.)(5 points) |
| SHARP LQ104V1DG21 Electronics Feature | |
|---|---|
| Reverse Scan | Yes (U/D, L/R) |
| Total Power Consumption | 6.4W |
| SHARP LQ104V1DG21 Backlight System | |
|---|---|
| Lamp Position | Edge light type (Top and Bottom) |
| Lamp Type | CCFL |
| Lamp Amount | 2 pcs |
| Lamp Shape | Straight |
| Lamp Life Time | 50K(Min.) (Hours) |
| Lamp Replaceable | Replaceable |
| Lamp RFU Model | LQ0DDB5367 |
| Lamp Voltage | No |
| Lamp Current | 2.0/6.0/6.5mA (Min./Typ./Max.) |
| Lamp Operating Frequency | 20/35/60KHz (Min./Typ./Max.) |
| Lamp Startup Voltage | 950/1500V (Max.)(Ta=+25/-10?) |
| Lamps Power Consumption | 5.6W (Typ.) |
| Lamp Driver Board | No |
| Interface Type | Connector |
| Interface Brand | JST |
| Interface Model | BHR-03VS-1 |
| Interface Pin Pitch | 4.0 mm |
| Interface Amount | 2 pcs |
| Interface Pins | 3 pins |
| Pin Configuration | BLL-3PINS-HNL |
| SHARP LQ104V1DG21 Signal Interface | |
|---|---|
| Signal Category | No |
| Signal Class | Parallel RGB (1 ch, 6-bit) |
| Pin Configuration | DRGB-31P1C6B-010K |
| Input Voltage for Panel | 3.3/5.0V (Typ.)(VCC) |
| Input Current for Panel | 180/150mA (Typ.)(ICC) |
| Voltage for Display Signals | VIL?0.3VCC 0.7VCC?VIH |
| Interface Type | Connector |
| Interface Brand | HRS |
| Interface Model | DF9MA-31P-1V |
| Interface Pin Pitch | 1.0 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 31 pins |
