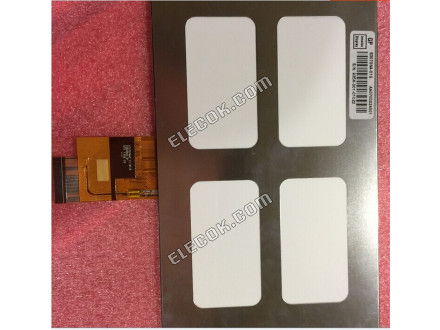

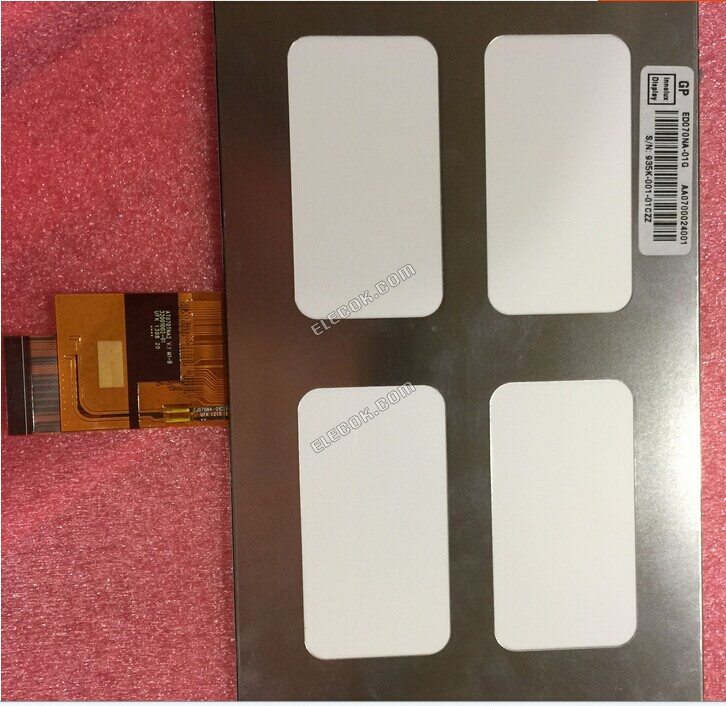

ED070NA-01G INNOLUX 7.0" a-Si TFT-LCD Paneel

ED070NA-01G INNOLUX 7.0" a-Si TFT-LCD Paneel

US$ 43,98
    VISA VISA VISA Mastercard Mastercard Mastercard PayPal PayPal PayPal JCB JCB JCB American Express American Express American Express Diners Club Diners Club Diners Club DISCOVER DISCOVER DISCOVER

    ED070NA-01G INNOLUX 7.0" a-Si TFT-LCD Paneel

    Datasheet ED070NA-01G INNOLUX 7.0" a-Si TFT-LCD Paneel
    paneelmerkINNOLUX
    paneelmodelED070NA-01G
    paneeltypea-Si TFT-LCD Panel
    paneelgrootte7.0
    resolutie1024(RGB)×600 (WSVGA)
    weergavemodusTN, Normally White, Transmissive
    oppervlakteHard coating (7H)
    helderheid300 cd/m2 (Typ.)
    contrastverhouding700 : 1 (Typ.) (Transmissive)
    kleuren weergeven262K/16.7M (6-bit / 6-bit + Hi-FRC)
    reactietijd10/15 (Typ.)(Tr/Td) (ms)
    kijkhoek75/75/70/75 (Typ.)(CR≥10) (L/R/U/D)
    frequentie60Hz
    lamptypeWLED
    signaalinterfaceLVDS (1 ch, 6/8-bit)
    ingangsspanning3.3/11.0/20.0/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL)
    rohsRohs-conformiteit
    toepassingMP4 MID UMPC PAD
    andere naamED070NA-0LG
    EDO7ONA-O1G

    INNOLUX ED070NA-01G Basic Information

    Panel Brand INNOLUX
    Panel Model ED070NA-01G
    Panel Type a-Si TFT-LCD Panel
    Application MP4 MID UMPC PAD
    Operating Temperature -20 ~ 60 °C
    Storage Temperature -30 ~ 70 °C
    RoHS RoHS Compliance
    Specific Feature 6/8 bit Selectable WLED With Touchscreen WIDE
    Remarks CABC

    INNOLUX ED070NA-01G Mechanical Features

    Panel Size 7.0"
    Dot Resolution 1024(RGB)×600 (WSVGA)
    Aspect Ratio 17:10 (W:H)
    Pixel Configuration RGB Vertical Stripe
    Pixel Pitch 0.150×0.150 mm (W×H)
    Surface Hard coating (7H)
    Active Area 153.6×90.0 mm (W×H)
    Bezel Area 154.9×91.3 mm (W×H)
    Outline Dimension 181.7×141.2 mm (W×H)
    Outline Depth 5.56±0.3 mm
    Holes & Brackets Without
    Touch Panel Embeded (Projected Capacitive Touch)
    Panel Cover With Cover Lens

    INNOLUX ED070NA-01G Optical Features

    Display Mode TN, Normally White, Transmissive
    Brightness 300 cd/m2 (Typ.)
    Contrast Ratio 700 : 1 (Typ.) (Transmissive)
    Display Color 262K/16.7M (6-bit / 6-bit + Hi-FRC)
    Response Time 10/15 (Typ.)(Tr/Td)
    Viewing Angle 75/75/70/75 (Typ.)(CR≥10) (L/R/U/D)
    Viewing Direction 6 o'clock
    White color Chromaticity X:0.310 Y:0.330
    White Variation 1.33/1.43 (Typ./Max.)(9 points)

    INNOLUX ED070NA-01G Electronics Feature

    Vertical Frequency 60Hz
    Reverse Scan Yes (U/D, L/R)
    Total Power Consumption 2.18W (Typ.)

    INNOLUX ED070NA-01G Backlight System

    Lamp Position Edge light type
    Lamp Type WLED
    Lamp Life Time 20K(Typ.) (Hours)
    Lamp Voltage 9.3/10.2V (Typ./Max.)
    Lamp Current 160/170mA (Typ./Max.)
    Lamp Driver Board No
    Interface Type Included in panel signal interface

    INNOLUX ED070NA-01G Signal Interface

    Signal Category LVDS
    Signal Class LVDS (1 ch, 6/8-bit)
    Pin Configuration LVDS-40P1C8B-050A
    Input Voltage for Panel 3.3/11.0/20.0/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL)
    Input Current for Panel 50/25/0.2/0.2mA (Typ.)(IDVDD/IAVDD/IGH/IGL)
    Voltage for Display Signals 0≤VIL≤0.3DVDD 0.7DVDD≤VIH≤DVDD
    Interface Type FPC
    Interface Pin Pitch 0.5 mm
    Interface Amount 1 pcs
    Interface Pins 40 pins
