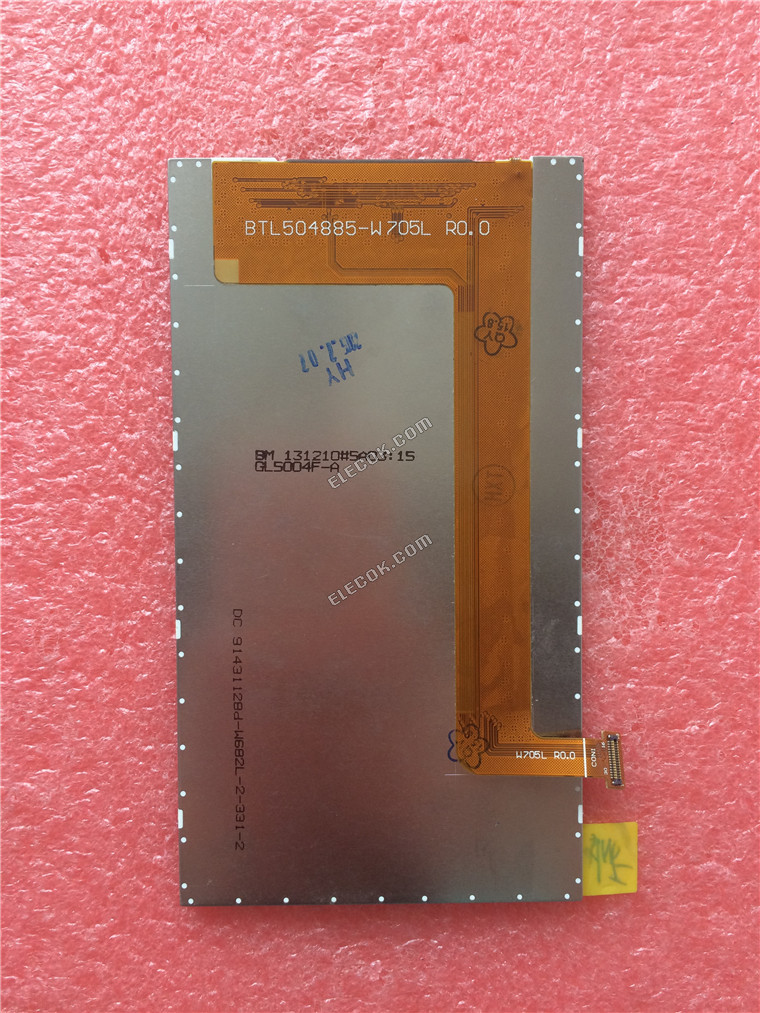

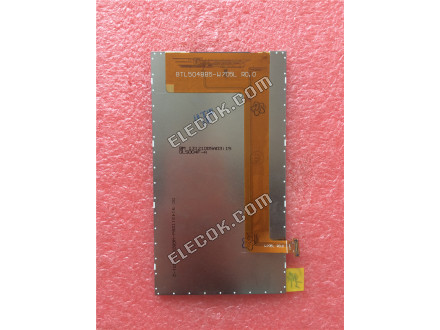

BTL504885-W705L BOE 5.0" A-Si TFT-LCD Panel
| Adatlap | BTL504885-W705L BOE 5.0" A-Si TFT-LCD Panel |
| panel márka | BOE |
| panel modell | BTL504885-W705L |
| panel típusa | A-Si TFT-LCD Panel |
| panel mérete | 5.0 |
| felbontás | 480(RGB)×854 (FWVGA) |
| megjelenítési mód | AFFS, Normally Black, Transmissive |
| felület | Antiglare |
| fényerősség | 400 cd/m2 (Typ.) |
| kontraszt arány | 600 : 1 (Typ.) (Transmissive) |
| kijelző színei | 16.7M (8-bit) |
| válaszidő | 30 (Typ.)(Tr+Td) (ms) |
| látószög | 80/80/80/80 (Typ.)(CR?10) (L/R/U/D) |
| frekvencia | 60Hz |
| lámpa típusa | WLED |
| jel interfész | MIPI (2 data lanes) |
| bemeneti feszültség | 1.8/2.8V (Typ.)(IOVCC/VCC) |
| rohs | Rohs Megfelelés |
| alkalmazás | Mobile Phone |
| másik név | BT1504885-W7051 BTL5O4885-W7O5L |
BTL504885-W705L 5.0" a-Si TFT-LCD Panel for BOE
| BOE BTL504885-W705L Basic Information | |
|---|---|
| Panel Brand | BOE |
| Panel Model | BTL504885-W705L |
| Panel Type | a-Si TFT-LCD Panel |
| Application | Mobile Phone |
| Operating Temperature | -20 ~ 70 °C |
| Storage Temperature | -30 ~ 80 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Antiglare Sureface Wide Viewing Angle White LED Backlight |
BTL504885-W705L 5.0" a-Si TFT-LCD Panel for BOE
| BOE BTL504885-W705L Mechanical Features | |
|---|---|
| Panel Size | 5.0" |
| Dot Resolution | 480(RGB)×854 (FWVGA) |
| Aspect Ratio | 4:3 (W:H) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Pitch | 0.12825×0.12825 mm (W×H) |
| Surface | Antiglare |
| Active Area | 61.56×109.53 mm (W×H) |
| Outline Dimension | 66.30×121.0 mm (W×H) |
| Outline Depth | 1.7 mm |
| Touch Panel |
BTL504885-W705L 5.0" a-Si TFT-LCD Panel for BOE
| BOE BTL504885-W705L Optical Features | |
|---|---|
| Display Mode | AFFS, Normally Black, Transmissive |
| Brightness | 400 cd/m2 (Typ.) |
| Contrast Ratio | 600 : 1 (Typ.) (Transmissive) |
| Display Color | 16.7M (8-bit) |
| Response Time | |
| Viewing Angle | 80/80/80/80 (Typ.)(CR?10) (L/R/U/D) |
| Viewing Direction | Symmetry |
| White color Chromaticity | X:0.300 Y:0.320 |
| White Variation | 1.25 (Max.)(5 points) |
BTL504885-W705L 5.0" a-Si TFT-LCD Panel for BOE
| BOE BTL504885-W705L Electronics Feature | |
|---|---|
| Vertical Frequency | 60Hz |
| Reverse Scan | No |
| Driver IC | Embedded OTM8018B (ORISE) |
BTL504885-W705L 5.0" a-Si TFT-LCD Panel for BOE
| BOE BTL504885-W705L Backlight System | |
|---|---|
| Lamp Position | Edge light type |
| Lamp Type | WLED |
| Lamp Amount | 5S2P |
| Lamp Shape | 2 strings |
| Lamp Voltage | |
| Lamp Current | 20mA (Max.) |
| Lamps Power Consumption | 680mW (Max.) |
| Lamp Driver Board | Embedded (LED Driver) |
| Interface Type | Included in signal interface |
BTL504885-W705L 5.0" a-Si TFT-LCD Panel for BOE
| BOE BTL504885-W705L Signal Interface | |
|---|---|
| Signal Category | |
| Signal Class | Parallel RGB (1 ch, 6-bit) |
| Input Voltage for Panel | 1.8/2.8V (Typ.)(IOVCC/VCC) |
| Input Current for Panel | 42mA (Typ.) |
| Interface Type | Connector |
| Interface Brand | Panasonic |
| Interface Model | AXE630124 |
| Interface Pin Pitch | 0.4 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 30 pins |
