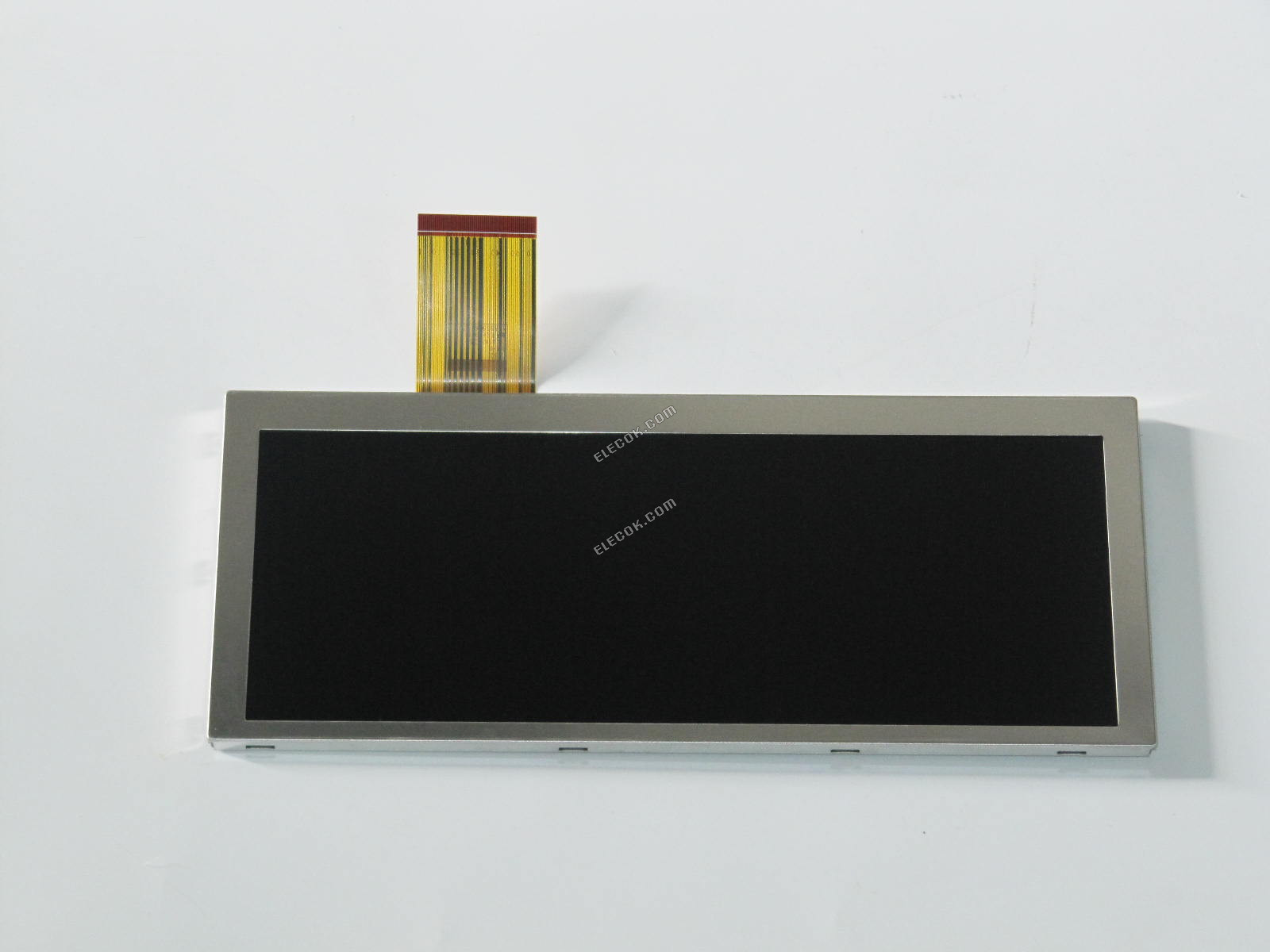

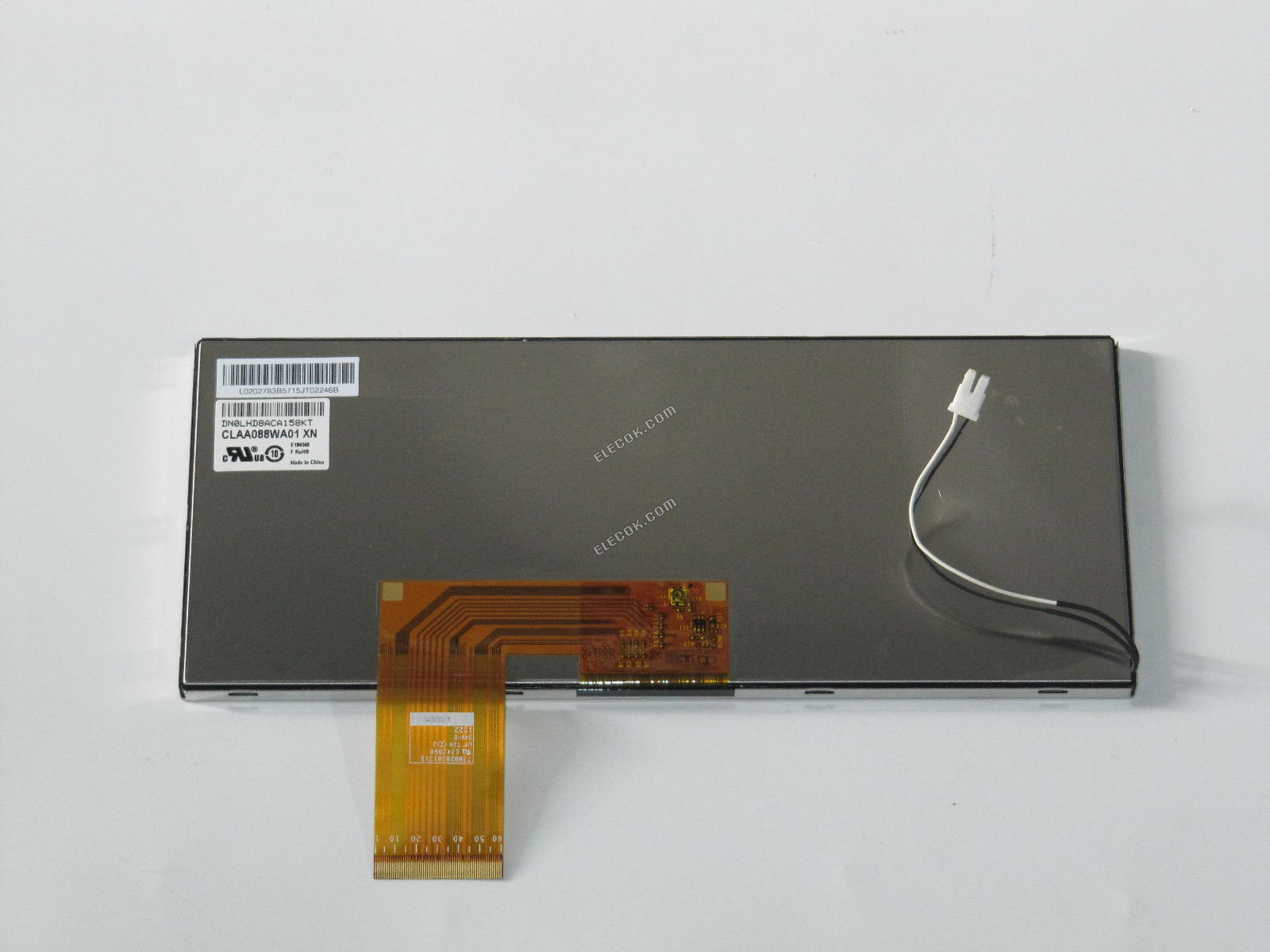

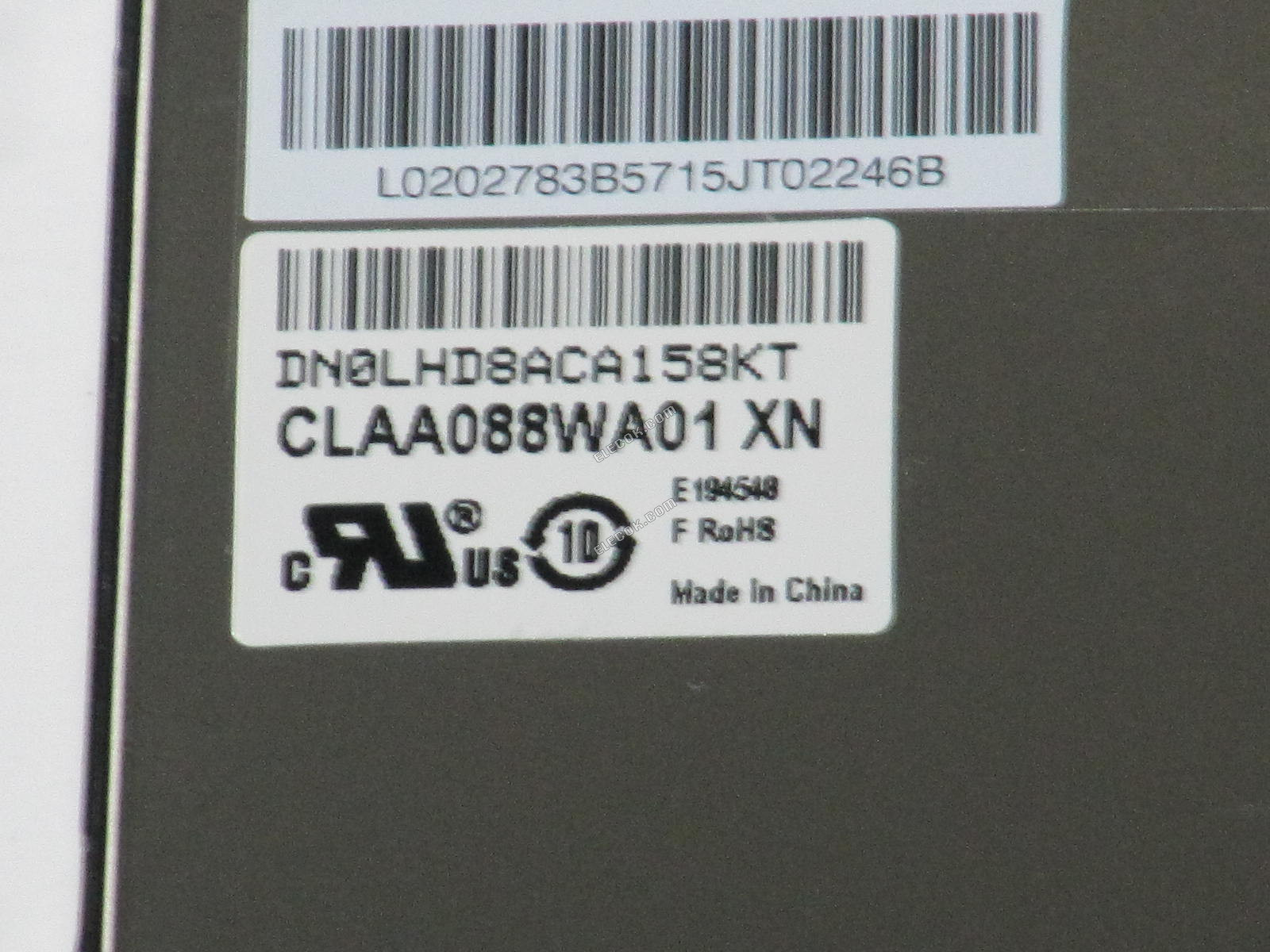

CLAA088WA01XN CPT 8,8" a-Si TFT-LCD, Panel
| Adatlap | CLAA088WA01XN CPT 8,8" a-Si TFT-LCD, Panel |
| panel márka | CPT |
| panel modell | CLAA088WA01XN |
| panel típusa | a-Si TFT-LCD , Panel |
| panel mérete | 8.8 |
| felbontás | 1280(RGB)×480 |
| megjelenítési mód | HFFS, Normally Black, Transmissive |
| aktív terület | 209.28×78.48 mm |
| alak | 229.6×97.3×6 mm |
| felület | Antiglare (Haze 25%) |
| fényerősség | 500 cd/m² (Typ.) |
| kontraszt arány | 1000:1 (Typ.) |
| kijelző színei | 16.7M (8-bit) |
| válaszidő | 25 (Typ.)(Tr+Td) |
| látószög | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| frekvencia | 60Hz |
| lámpa típusa | 3S14P WLED |
| jel interfész | LVDS (1 ch, 8-bit) |
| bemeneti feszültség | 3.3/13.0/20/-6.0V (Typ.)(DVDD/AVDD/IGH/IGL) |
| rohs | Rohs Megfelelés |
| alkalmazás | Game Machine |
| másik név | CLAA088WA0LXN C1AA088WA01XN CLAAO88WAO1XN |
CPT CLAA088WA01XN Basic Information
| Panel Brand | CPT |
|---|---|
| Panel Model | CLAA088WA01XN |
| Panel Type | a-Si TFT-LCD , Panel |
| Application | Game Machine |
| Operating Temperature | -20 ~ 70 °C |
| Storage Temperature | -30 ~ 80 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Antiglare Wide Viewing Angle WLED Bar Display |
CPT CLAA088WA01XN Mechanical Features
| Panel Size | 8.8" |
|---|---|
| Dot Resolution | 1280(RGB)×480 |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 155 PPI |
| Aspect Ratio | 8:3 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.0545×0.1635 mm (H×V) |
| Pixel Pitch | 0.1635×0.1635 mm (H×V) |
| Surface | Antiglare (Haze 25%) |
| Active Area | 209.28×78.48 mm (H×V) |
| Bezel Area | 211.48×80.68 mm (H×V) |
| Outline Dimension | 229.6×97.3 mm (H×V) |
| Outline Depth | 6.0±0.3 mm |
| Touch Panel | Without |
CPT CLAA088WA01XN Optical Features
| Display Mode | HFFS, Normally Black, Transmissive |
|---|---|
| Brightness | 500 cd/m² (Typ.) |
| Contrast Ratio | 1000 : 1 (Typ.) (Transmissive) |
| Display Color | 16.7M (8-bit) |
| Response Time | 25 (Typ.)(Tr+Td) |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | Symmetry |
| White color Chromaticity | Wx:0.290 Wy:0.293 |
CPT CLAA088WA01XN Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | Yes (U/D, L/R) |
CPT CLAA088WA01XN Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | WLED |
| Lamp Amount | 3S14P |
| Lamp Shape | Array |
| Lamp Life Time | 30K(Min.) (Hours) |
| Lamp Voltage | 8.55/9.75/10.5V (Min./Typ./Max.) |
| Lamp Current | 280mA (Typ.) |
| Lamps Power Consumption | 2.73W (Typ.) |
| Interface Type | Connector |
| Backlight Interface | Configuration |
| BLE-2PINS-AC | |
| Lamp Driver Board | No |
CPT CLAA088WA01XN Signal Interface
| Signal Category | LVDS |
|---|---|
| Signal Class | LVDS (1 ch, 8-bit) |
| Input Voltage for Panel | 3.3/13.0/20/-6.0V (Typ.)(DVDD/AVDD/IGH/IGL) |
| Input Current for Panel | 25/30/0.5/0.5mA (Typ.)(DIDD/AIDD/IGH/IGL) |
| Voltage for Display Signals | 485.5/921.5mW (Typ./Max.) |
| Interface Type | FPC |
| Signal Interface | Configuration |
