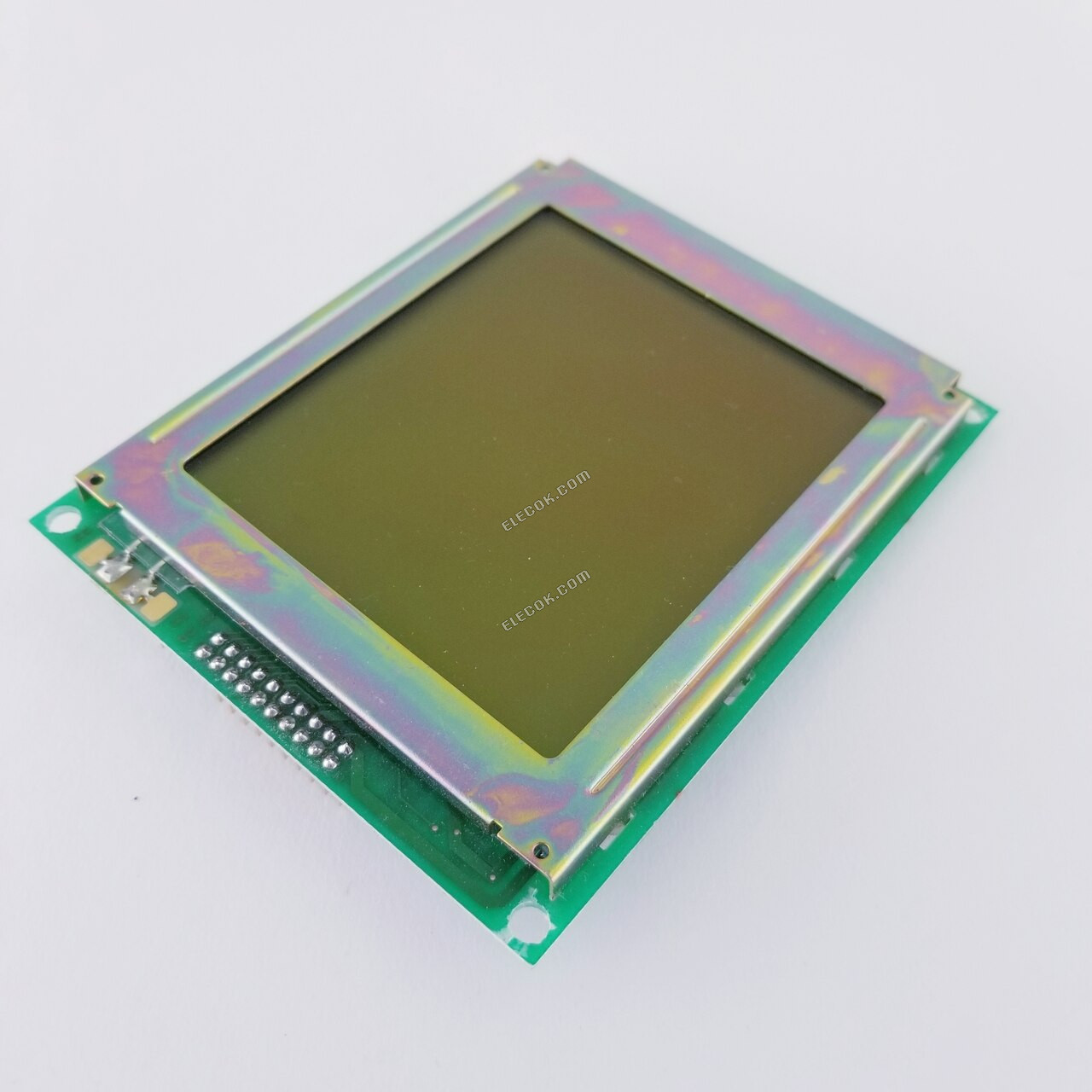

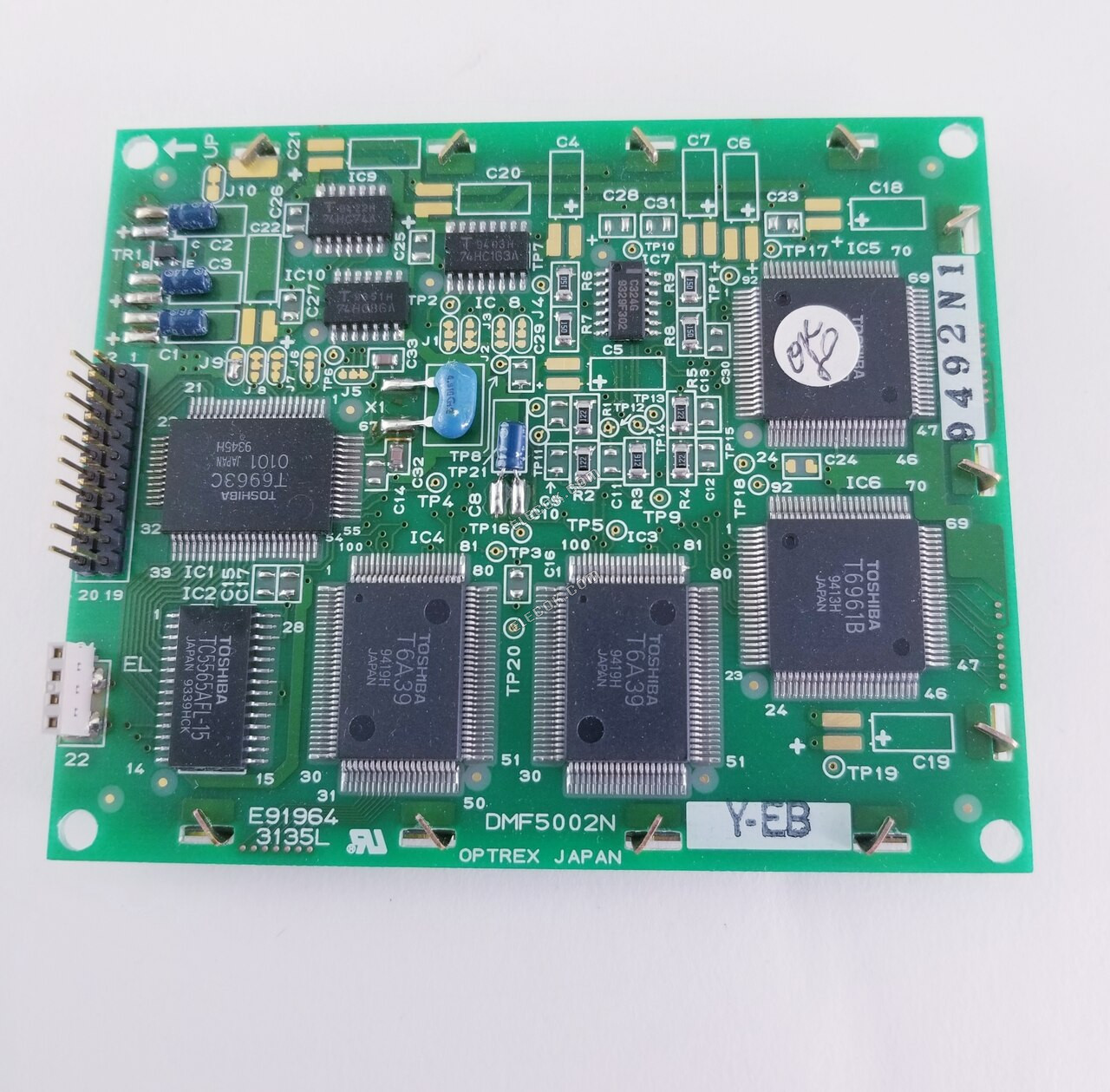

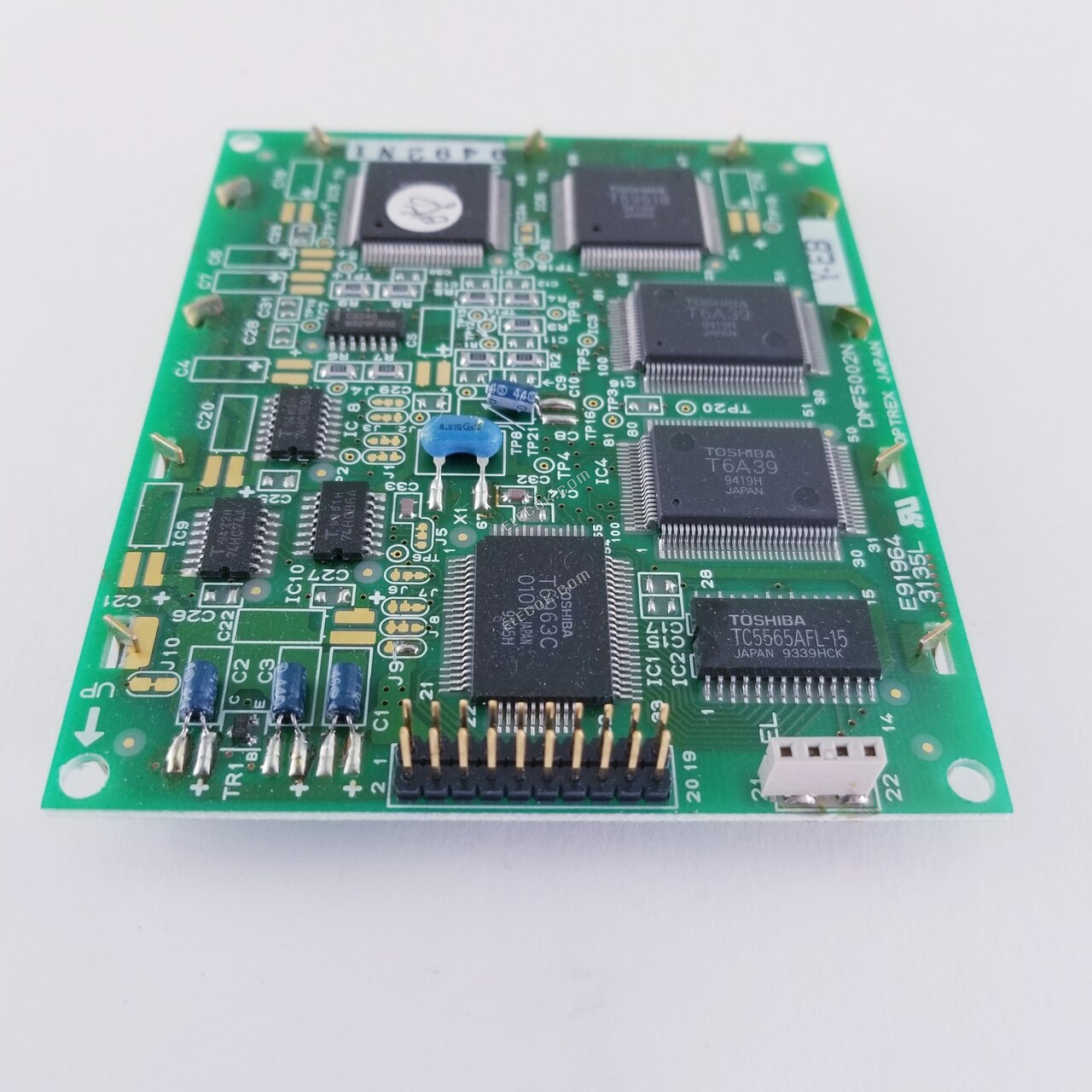

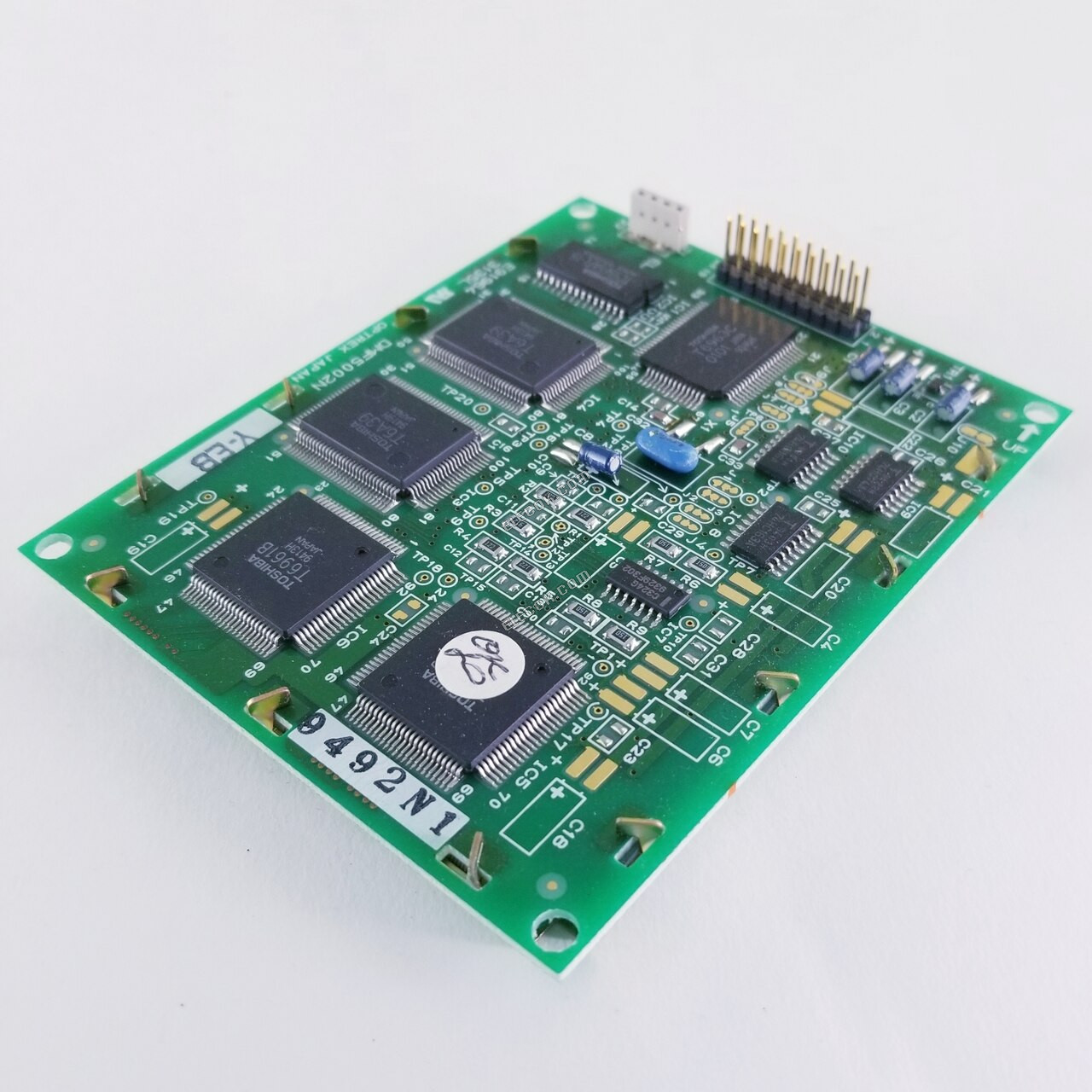

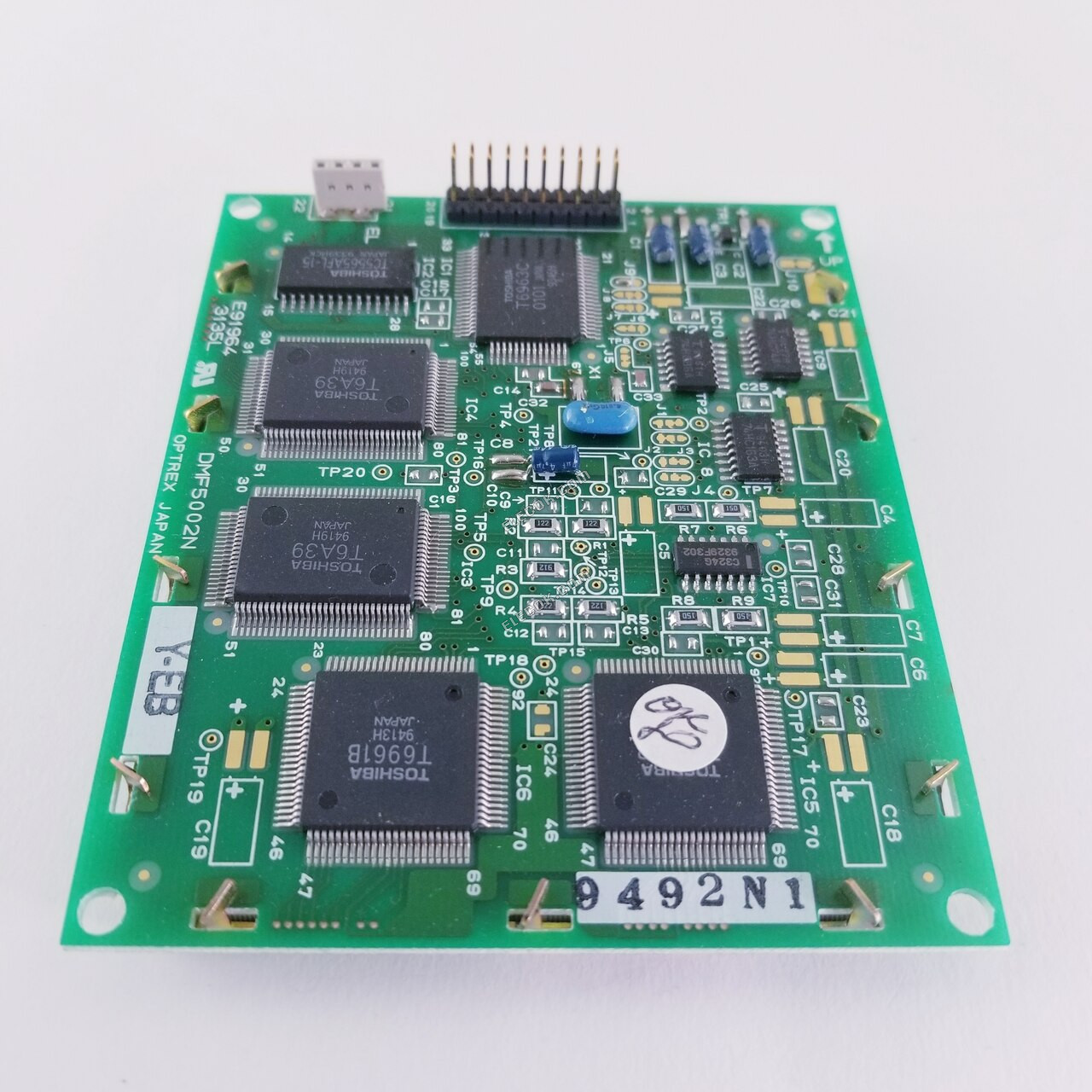

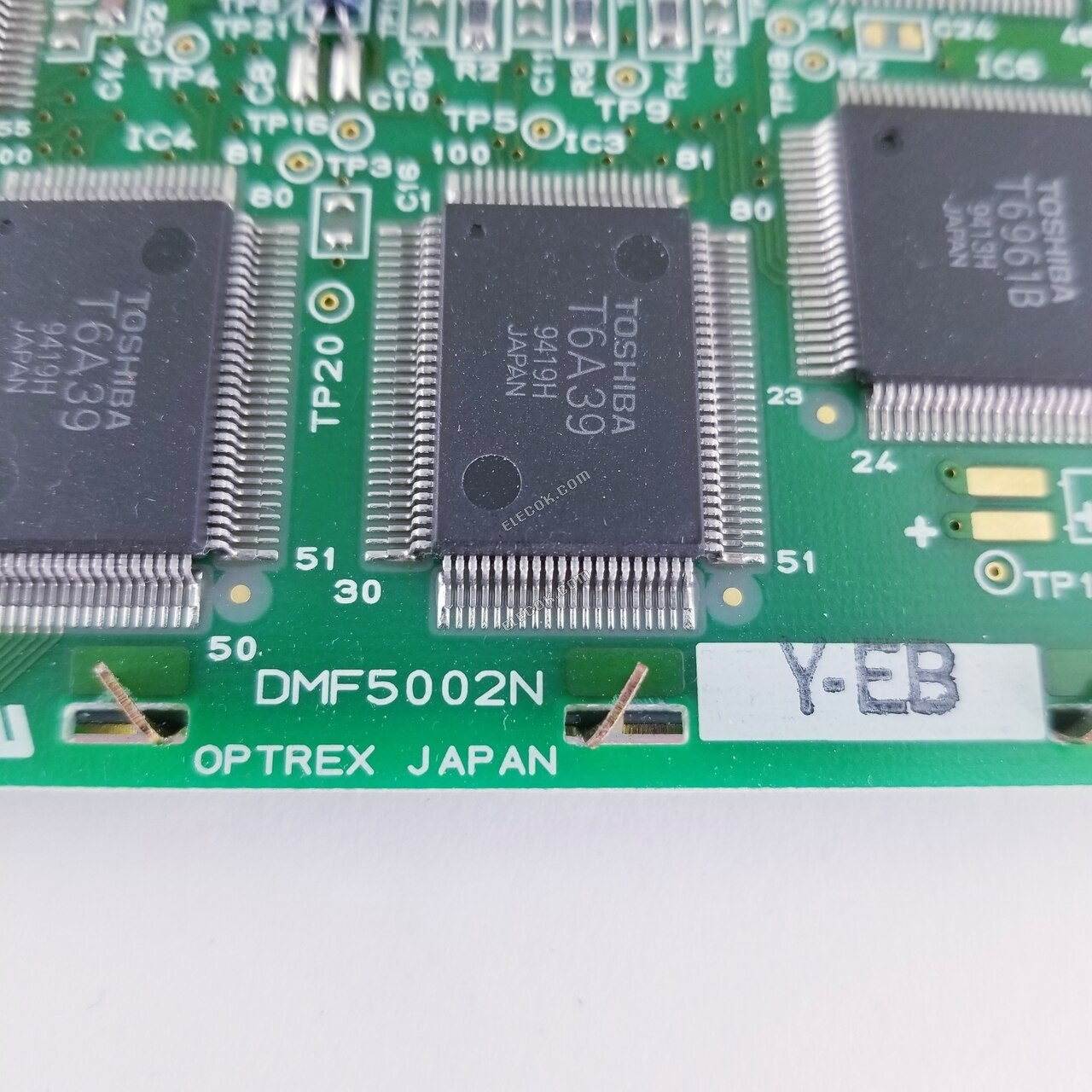

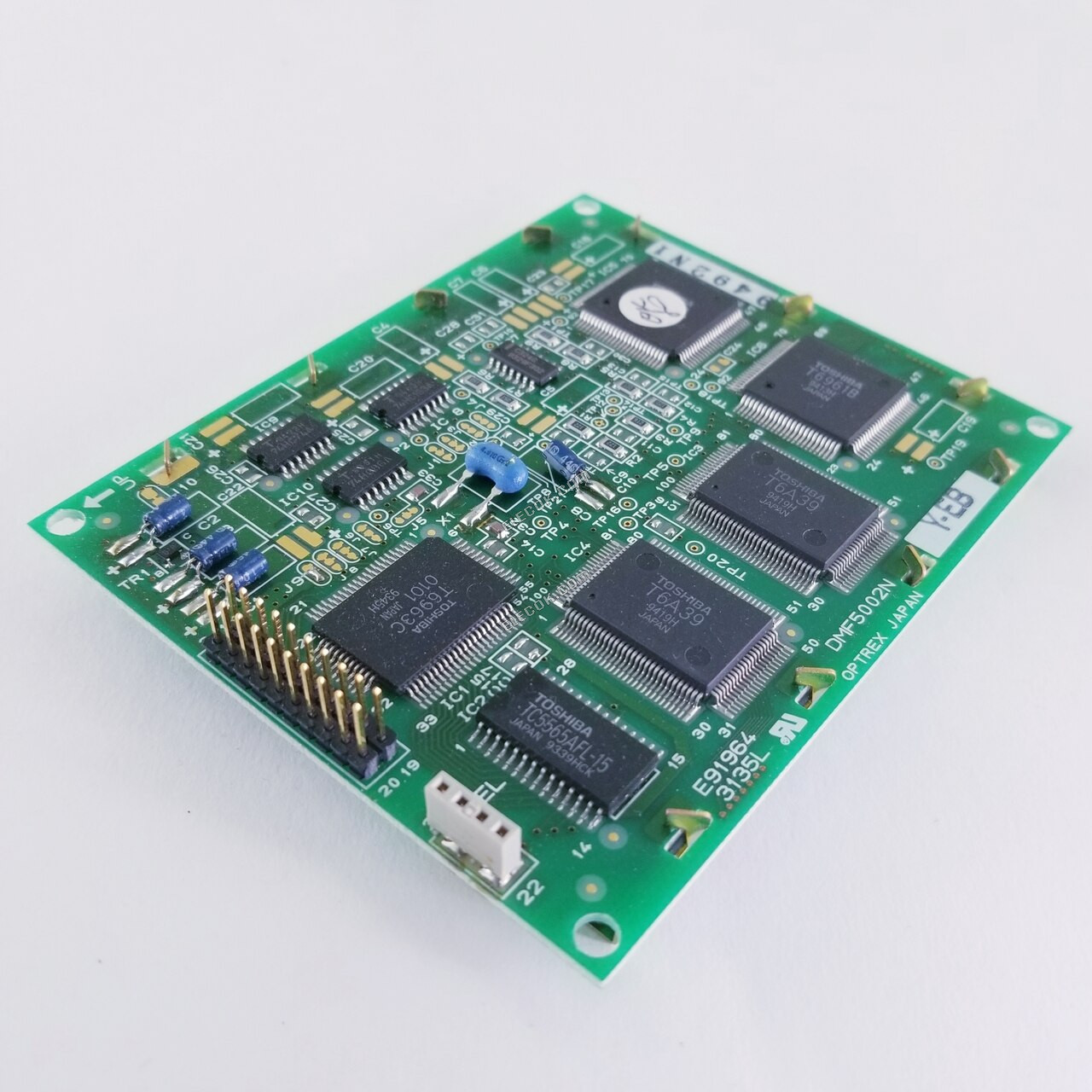

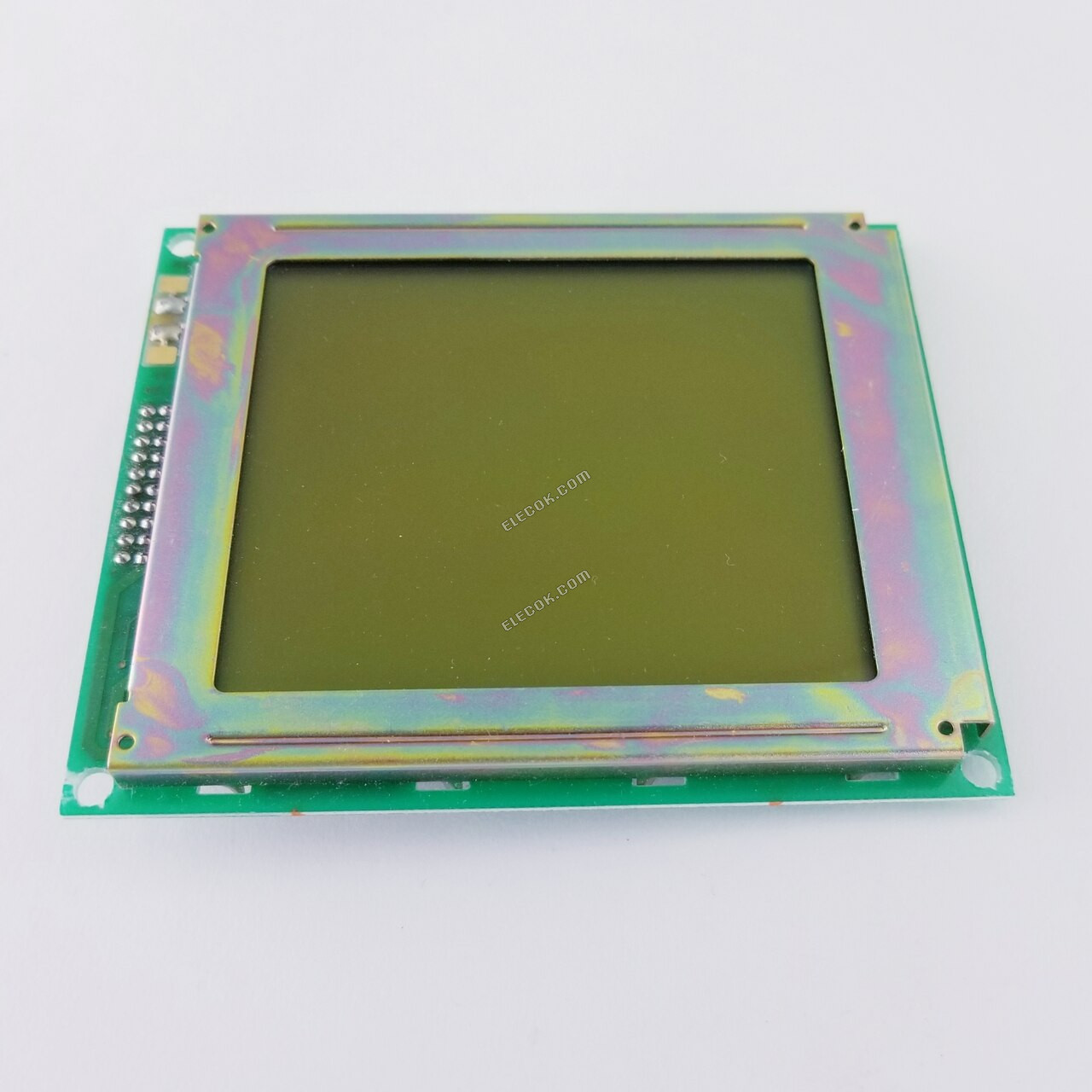

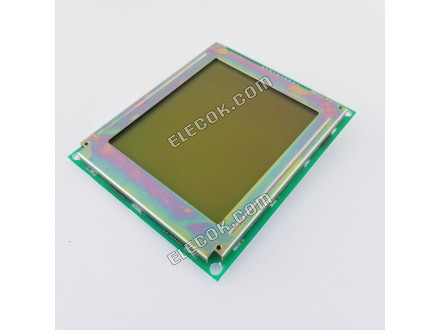

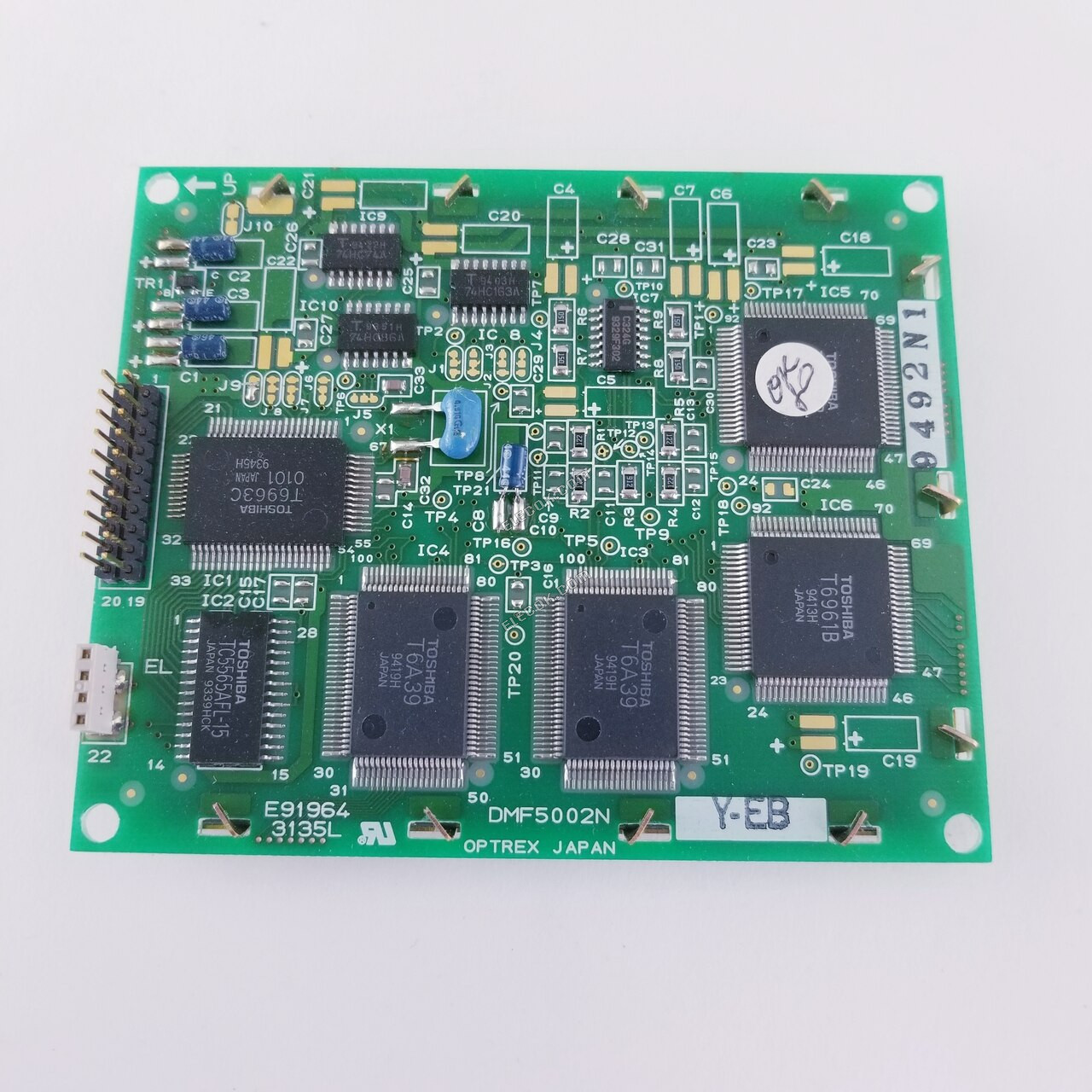

DMF5002NY-EB 3,6" STN-LCD Panel számára OPTREX
Adatlap | DMF5002NY-EB 3,6" STN-LCD Panel számára |
Panel Márka | OPTREX |
Panel Modell | DMF5002NY-EB |
Panel Típusa | STN-LCD , Panel |
Panel Mérete | 3.6 |
Felbontás | 128×112 |
Megjelenítési Mód | STN, Yello mode, Transflective |
Felület | |
Fényerősség | 50 cd/m2 (Typ.) |
Kontraszt Arány | 8:1 (Typ.)(Transmissive) |
Kijelző Színei | Monochrome |
Válaszidő | 200/340 (Typ.)(Tr/Td) |
Látószög | |
Frequency | |
Lámpa Típusa | EL |
Jel Interfész | CPU |
Bemeneti Feszültség | 5.0V (Typ.) |
RoHS | RoHS Compliance |
Alkalmazás | Industry Application |
Másik Név | DMF5OO2NY-EB |
OPTREX DMF5002NY-EB Basic Information
Panel Brand | OPTREX |
---|---|
Panel Model | DMF5002NY-EB |
Panel Type | STN-LCD , Panel |
Application | Industry Application |
Operating Temperature | 0 ~ 50 °C |
Storage Temperature | -20 ~ 60 °C |
RoHS | RoHS Compliance |
Specific Feature | Transflective Sunlight Readable |
OPTREX DMF5002NY-EB Mechanical Features
Panel Size | 3.6" |
---|---|
Dot Resolution | 128×112 |
Pixel Configuration | Rectangle |
Pixel Density | 47 PPI |
Form Factor | Flat Rectangle Display |
Pixel Pitch | 0.54×0.53 mm (H×V) |
Active Area | 69.12×59.36 mm (H×V) |
Bezel Area | 77.0×66.0 mm (H×V) |
Outline Dimension | 110.0×90.6 mm (H×V) |
Outline Depth | 12.8 (Typ.) mm |
Touch Panel | Without |
OPTREX DMF5002NY-EB Optical Features
Display Mode | STN, Yello mode, Transflective |
---|---|
Brightness | 50 cd/m2 (Typ.) |
Contrast Ratio | 8 : 1 (Typ.) (Transmissive) |
Display Color | Monochrome () |
Response Time | 200/340 (Typ.)(Tr/Td) |
Viewing Direction | 3 o'clock |
Sunlight Readable | Sunlight Readable |
OPTREX DMF5002NY-EB Backlight System
Lamp Position | Direct light type |
---|---|
Lamp Type | EL |
Lamp Life Time | 2K(Min.) (Hours) |
Lamp Voltage | 100/150V (Typ./Max.) |
Lamp Current | 9.4/12.0mA (Typ./Max.) |
Lamp Driver Board | No |
Interface Type | Included in panel signal interface |
OPTREX DMF5002NY-EB Signal Interface
Signal Category | CPU |
---|---|
Signal Class | CPU |
Input Voltage for Panel | 5.0V (Typ.) |
Input Current for Panel | 9.0/20.0mA (Typ./Max.) |
Interface Amount | 1 pcs |
Interface Pins | 22 pins |
Az alábbi esetekben ingyenes újraküldést vagy teljes visszatérítést biztosítunk:
A termék nem használható a garanciális időszakban a termék minőségi problémái miatt
A termék szállítás közben megsérült
A termék nem érkezett meg időben azért, mert mi vagyunk az ok
Az ingyenes újraküldés vagy teljes visszatérítés folyamata:
A vásárlók e-mailt küldenek ügyfélszolgálatunkra, hogy leírják a problémát, és bizonyítékokat nyújtsanak (tisztán látható fényképek, képernyőképek vagy videók)
Ellenőrizzük a problémát 1 munkanapon belül. A jogos esetekben 1-2 munkanapon belül ingyenes csere vagy teljes visszatérítés biztosítunk
Ha visszaküldés szükséges, a visszaküldési díjat mi fizetjük
DMF5002NY-EB 3,6" STN-LCD Panel számára OPTREX
Gross Weight | 0.7 |
---|
