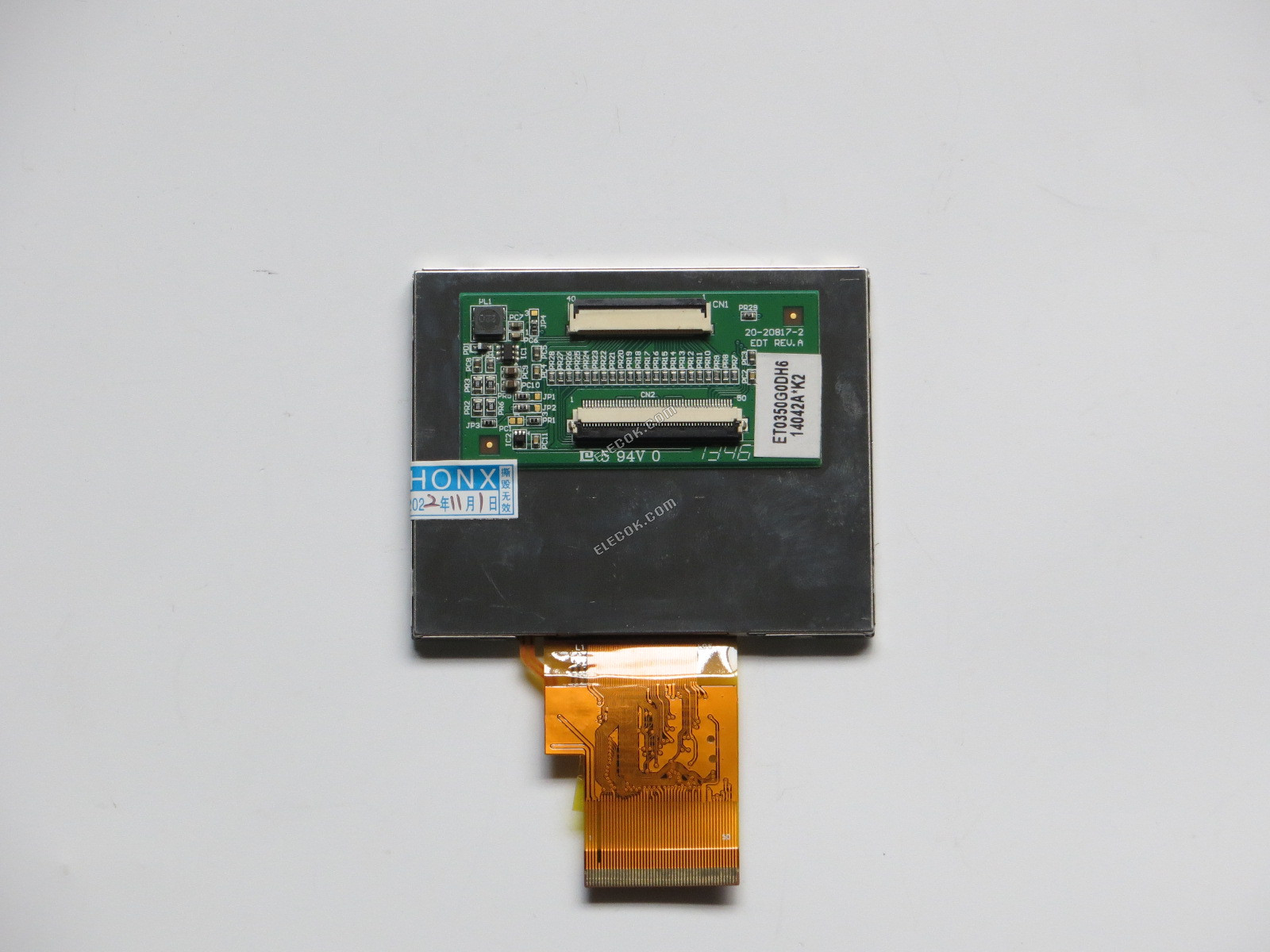

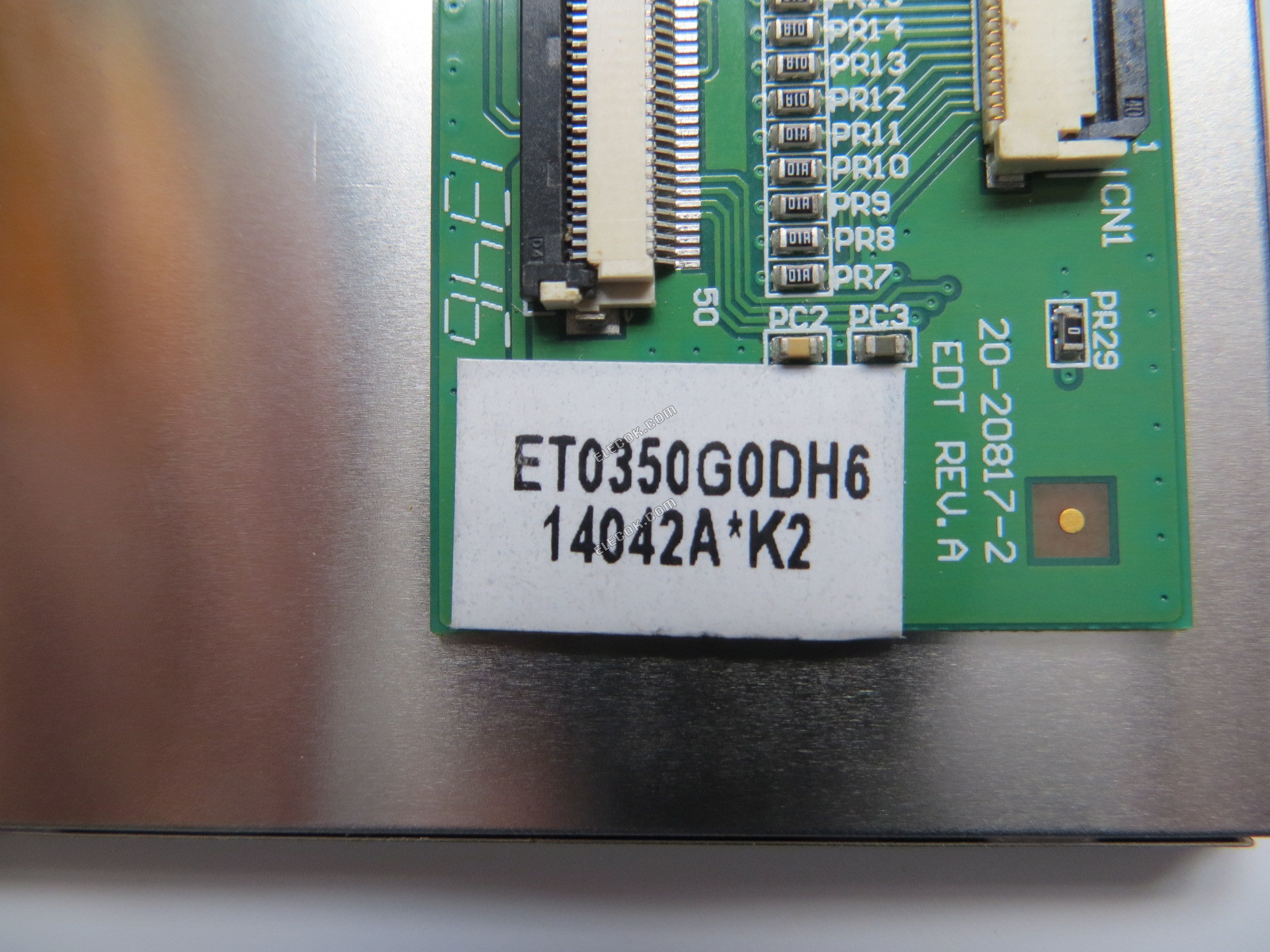

ET0350G0DH6 EDT 3,5" a-Si TFT-LCD, Panel
| Adatlap | ET0350G0DH6 EDT 3,5" a-Si TFT-LCD, Panel |
| panel márka | EDT |
| panel modell | ET0350G0DH6 |
| panel típusa | a-Si TFT-LCD , Panel |
| panel mérete | 3.5 |
| felbontás | 320(RGB)×240 , QVGA |
| megjelenítési mód | TN, Normally White, Transmissive |
| aktív terület | 70.08×52.56 mm |
| alak | 76.8×63.8×8.6 mm |
| felület | |
| fényerősség | 350 cd/m² (Typ.) |
| kontraszt arány | 450:1 (Typ.) |
| kijelző színei | 262K (6-bit) , CIE1931 62% |
| válaszidő | 15/35 (Typ.)(Tr/Td) |
| látószög | 75/75/75/75 (Typ.)(CR≥10) (L/R/U/D) |
| frekvencia | 60Hz |
| lámpa típusa | 6S1P WLED Embedded (LED Driver) |
| jel interfész | Parallel RGB (1 ch, 6-bit) , 40 pins |
| bemeneti feszültség | 3.3V (Typ.) |
| rohs | Rohs Megfelelés |
| alkalmazás | Industry Application |
| másik név | ETO35OGODH6 |
EDT ET0350G0DH6 Basic Information
| Panel Brand | EDT |
|---|---|
| Panel Model | ET0350G0DH6 |
| Panel Type | a-Si TFT-LCD , Panel |
| Application | Industry Application |
| Operating Temperature | -20 ~ 70 °C |
| Storage Temperature | -30 ~ 80 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Landscape type With Touchscreen WLED |
EDT ET0350G0DH6 Mechanical Features
| Panel Size | 3.5" |
|---|---|
| Dot Resolution | 320(RGB)×240 (QVGA) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 115 PPI |
| Aspect Ratio | 4:3 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.073×0.219 mm (H×V) |
| Pixel Pitch | 0.219×0.219 mm (H×V) |
| Active Area | 70.08×52.56 mm (H×V) |
| Outline Dimension | 76.8×63.8 mm (H×V) |
| Outline Depth | 8.6 (Max.) mm |
| Landscape or Portrait | Landscape type |

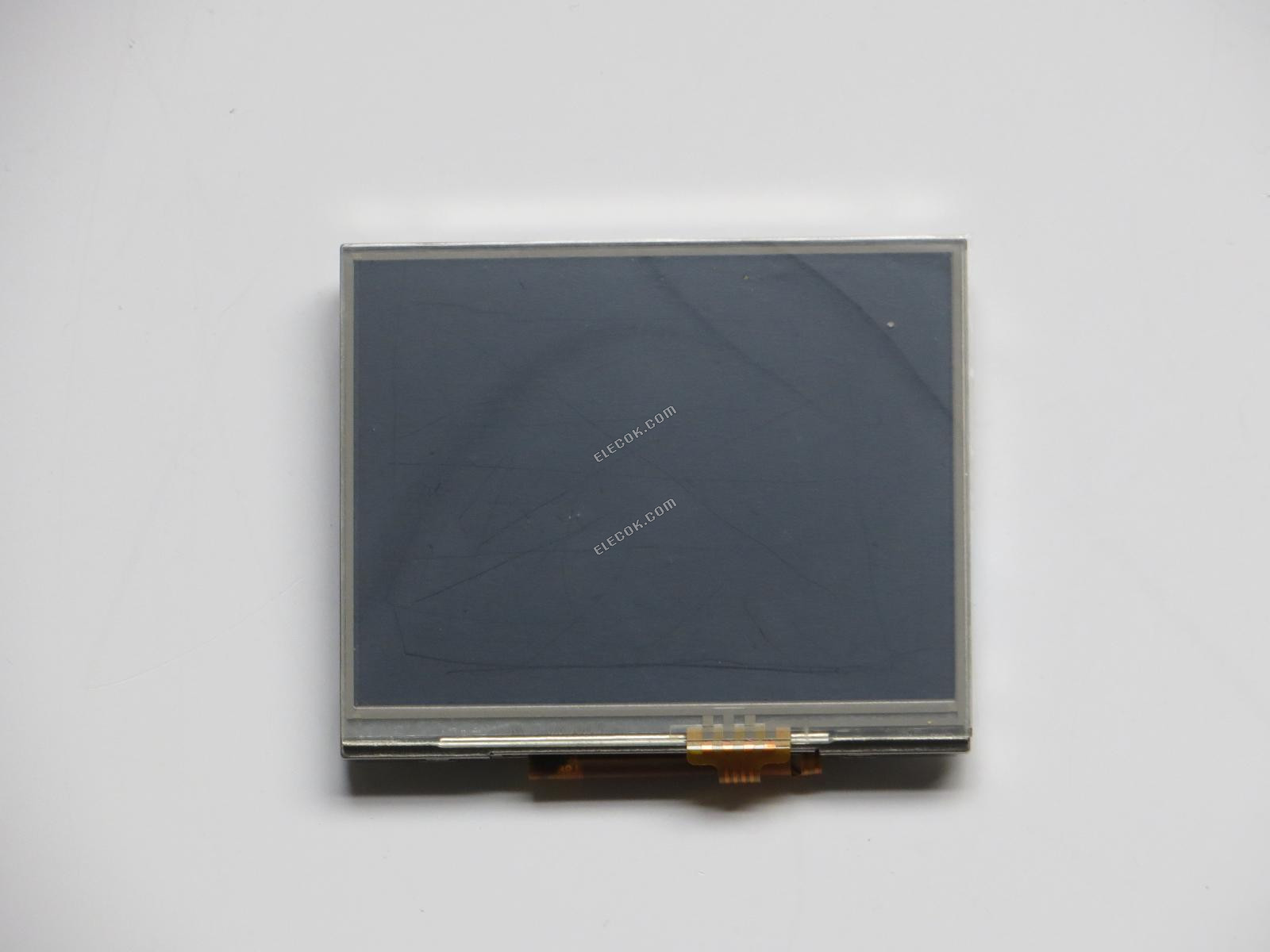

| Touch Panel | Embeded (4-wire Resistive) |
EDT ET0350G0DH6 Optical Features
| Display Mode | TN, Normally White, Transmissive |
|---|---|
| Brightness | 350 cd/m² (Typ.) |
| Contrast Ratio | 450 : 1 (Typ.) (Transmissive) |
| Display Color | 262K (6-bit) |
| Color Gamut | 62% NTSC (CIE1931) |
| Response Time | 15/35 (Typ.)(Tr/Td) |
| Viewing Angle | 75/75/75/75 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | 6 o'clock |
| White color Chromaticity | Wx:0.310 Wy:0.310 |
| White Variation | 1.43 (Max.)(9 points) |
EDT ET0350G0DH6 Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | No |
| Driver IC | COG Built-in HX8238-A |
EDT ET0350G0DH6 Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | WLED |
| Lamp Amount | 6S1P |
| Lamp Shape | 1 string |
| Lamp Life Time | 40K(Typ.) (Hours) |
| Lamp Voltage | 19.8±1.8V |
| Lamp Current | 20mA (Typ.) |
| Interface Type | Included in panel signal interface |
| Lamp Driver Board | Embedded (LED Driver) |
| Lamp Driver Board | 3.3V (Typ.)(VCC) |
| Lamp Driver Board | 220/290mA (Typ./Max.) |
EDT ET0350G0DH6 Signal Interface
| Signal Category | TTL |
|---|---|
| Signal Class | Parallel RGB (1 ch, 6-bit) |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 10mA (Typ.) |
| Voltage for Display Signals | 0≤VIL≤0.2VDD 0.8VDD≤VIH≤VDD |
| Interface Type | Connector |
| Signal Interface | Configuration |
