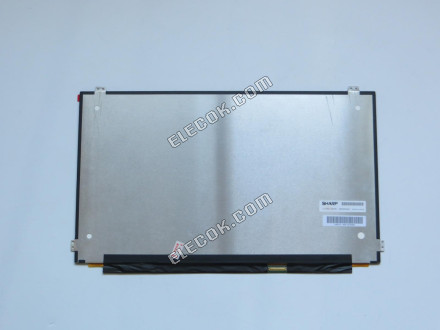

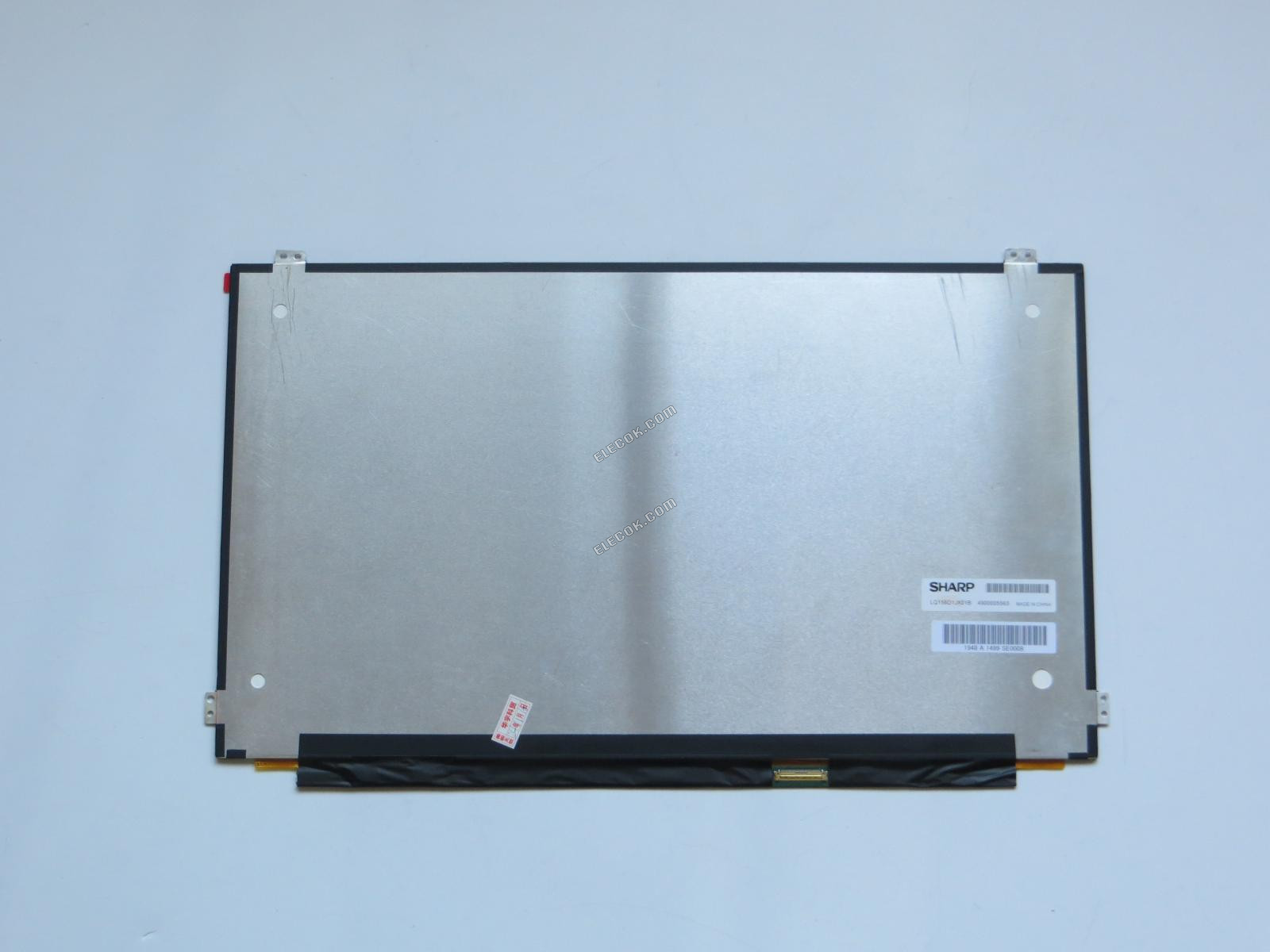

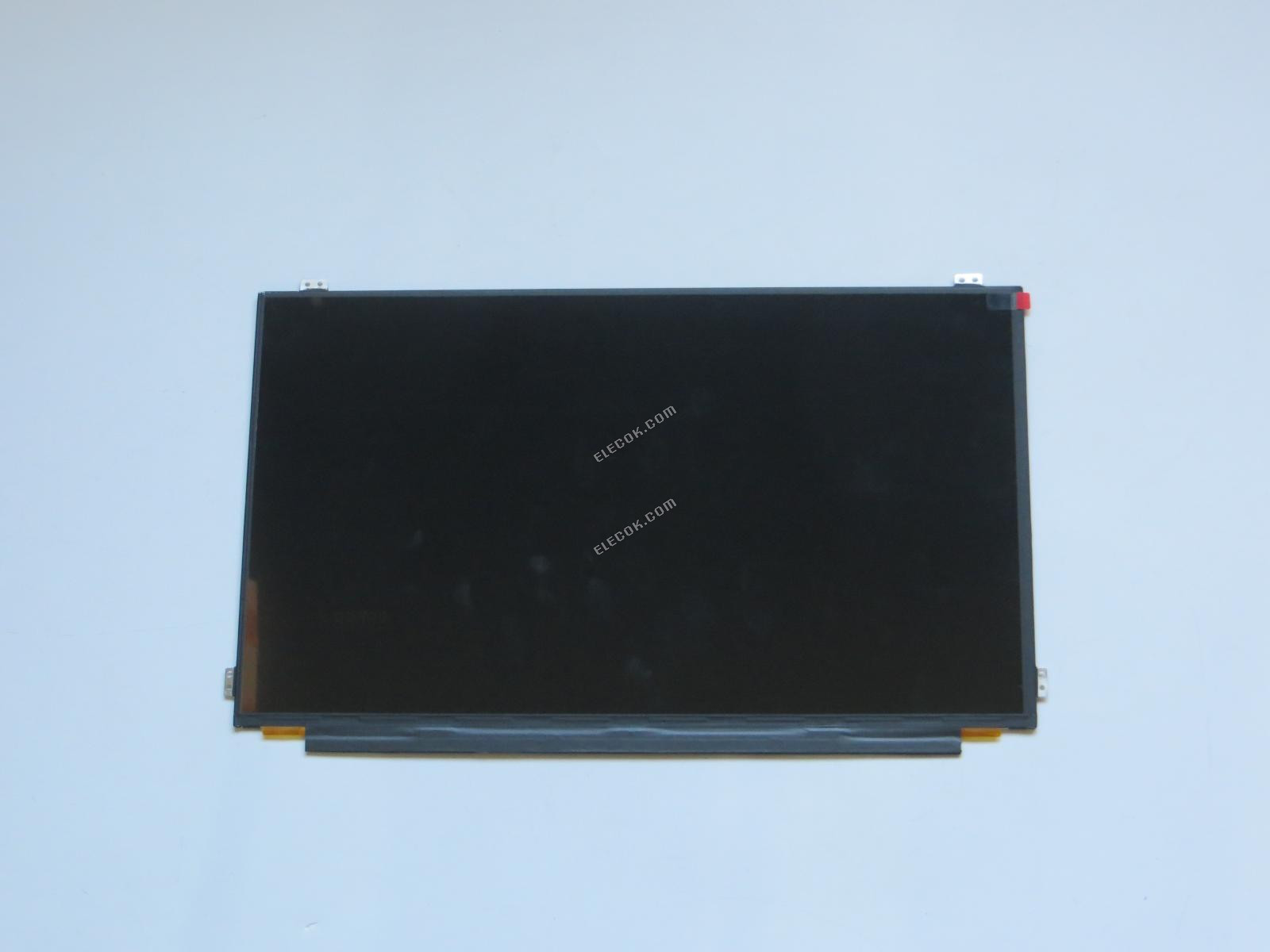

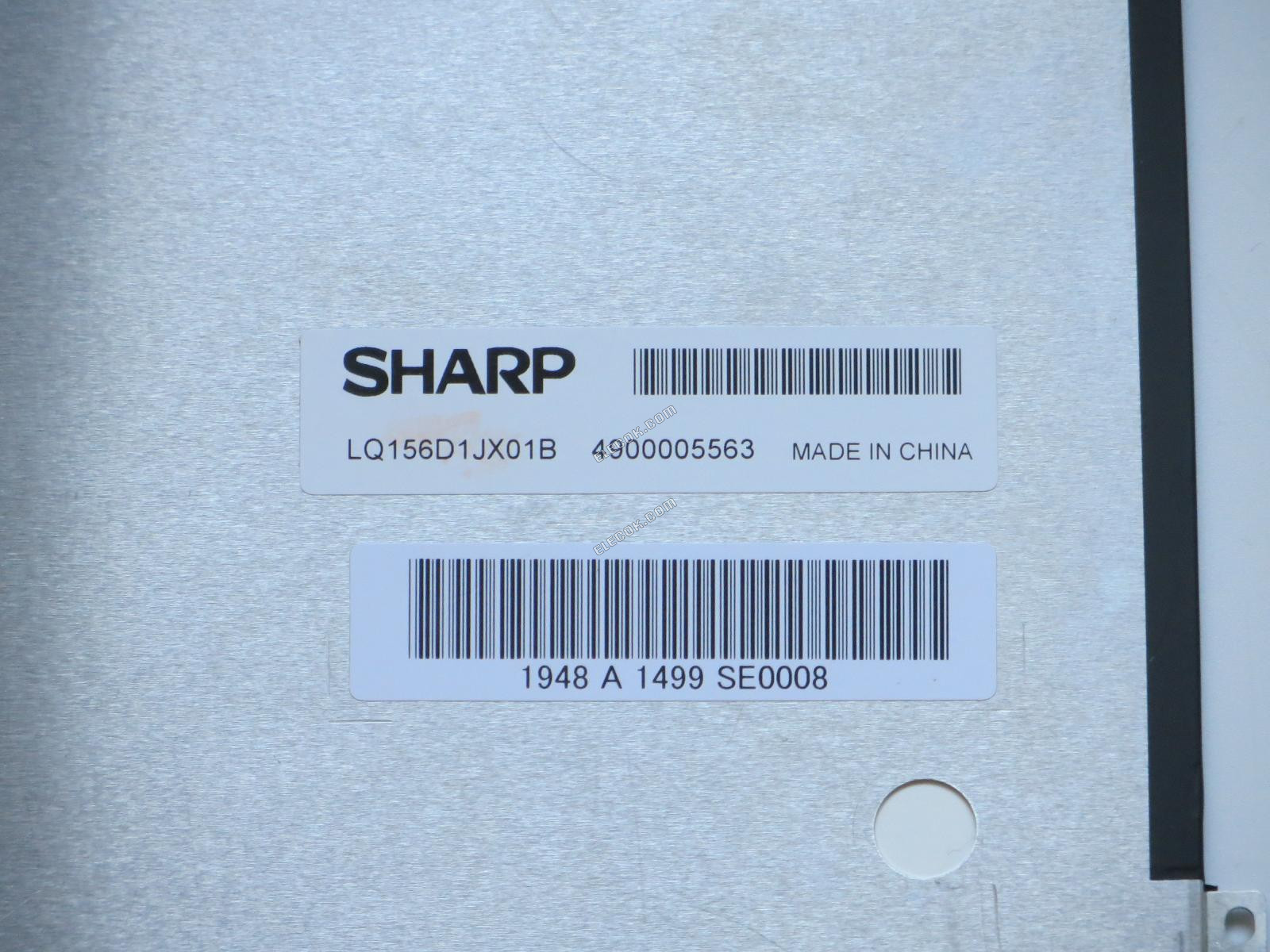

LQ156D1JX01B 15,6" IGZO TFT-LCD Panel számára SHARP
| Adatlap | LQ156D1JX01B 15,6" IGZO TFT-LCD Panel számára |
| Panel Márka | SHARP |
| Panel Modell | LQ156D1JX01B |
| Panel Típusa | IGZO TFT-LCD , Panel |
| Panel Mérete | 15.6 |
| Felbontás | 3840(RGB)×2160 , UHD |
| Megjelenítési Mód | Normally Black, Transmissive |
| Aktív Terület | 345.6×194.4 mm |
| Alak | 367.98×224.56×3.4 mm |
| Forma Stílus | Flat (PCBA Flat, Depth 3.4~4.0mm) |
| Felület | Glare (Haze 0%), Hard coating (3H) |
| Fényerősség | 330 cd/m² (Typ.) |
| Kontraszt Arány | 1000:1 (Typ.) |
| Kijelző Színei | 16.7M (8-bit) , CIE1931 72% |
| Válaszidő | 25 (Typ.)(Tr+Td) |
| Látószög | 88/88/88/88 (Typ.)(CR≥10) (L/R/U/D) |
| Frequency | 60Hz |
| Lámpa Típusa | WLED Embedded (LED Driver) |
| Jel Interfész | eDP (4 Lanes) , 40 pins |
| Bemeneti Feszültség | 3.3V (Typ.) |
| RoHS | RoHS Compliance |
| Alkalmazás | Laptop PC |
| Másik Név | LQL56DLJX0LB 1Q156D1JX01B LQ156D1JXO1B |
SHARP LQ156D1JX01B Basic Information
| Panel Brand | SHARP |
|---|---|
| Panel Model | LQ156D1JX01B |
| Panel Type | IGZO TFT-LCD , Panel |
| Application | Laptop PC |
| Operating Temperature | 0 ~ 50 °C |
| Storage Temperature | -20 ~ 60 °C |
| RoHS | RoHS Compliance |
| Specific Feature | |
| Remarks | eDP1.3 |
SHARP LQ156D1JX01B Mechanical Features
| Panel Size | 15.6" |
|---|---|
| Dot Resolution | 3840(RGB)×2160 (UHD) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 282 PPI |
| Aspect Ratio | 16:9 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.030×0.090 mm (H×V) |
| Pixel Pitch | 0.090×0.090 mm (H×V) |
| Surface | Glare (Haze 0%), Hard coating (3H) |
| Active Area | 345.6×194.4 mm (H×V) |
| Outline Dimension | 367.98×224.56 mm (H×V) |
| Outline Depth | 3.10±0.3 mm |
| Shape Style | Flat (PCBA Flat, Depth 3.4~4.0mm) |
| Holes & Brackets | Face mounting holes (8 pcs) on left, right & up, slugs |
| Landscape or Portrait | Landscape type |
| Touch Panel | Without |
SHARP LQ156D1JX01B Optical Features
| Display Mode | Normally Black, Transmissive |
|---|---|
| Brightness | 330 cd/m² (Typ.) |
| Contrast Ratio | 1000 : 1 (Typ.) (Transmissive) |
| Display Color | 16.7M (8-bit) |
| Color Gamut | 72% NTSC (CIE1931) |
| Response Time | 25 (Typ.)(Tr+Td) |
| Viewing Angle | 88/88/88/88 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | Symmetry |
| White color Chromaticity | Wx:0.313 Wy:0.329 |
| White Variation | 1.25/1.40 (Typ./Max.)(5 points) |
SHARP LQ156D1JX01B Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | No |
SHARP LQ156D1JX01B Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | WLED |
| Lamp Life Time | 10K(Typ.) (Hours) |
| Interface Type | Included in panel signal interface |
| Lamp Driver Board | Embedded (LED Driver) |
| Lamp Driver Board | 7.0/12.0/21.0V (Min./Typ./Max.) |
| Lamp Driver Board | 325/359mA (Typ./Max.) |
SHARP LQ156D1JX01B Signal Interface
| Signal Category | eDP |
|---|---|
| Signal Class | eDP (4 Lanes) |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 0.5/1.06A (Typ./Max.) |
| Panel Power Consumption | 1.64/3.5W (Typ./Max.) |
| Interface Type | Connector |
| Interface Position | Right of board |
| Signal Interface | Configuration |
