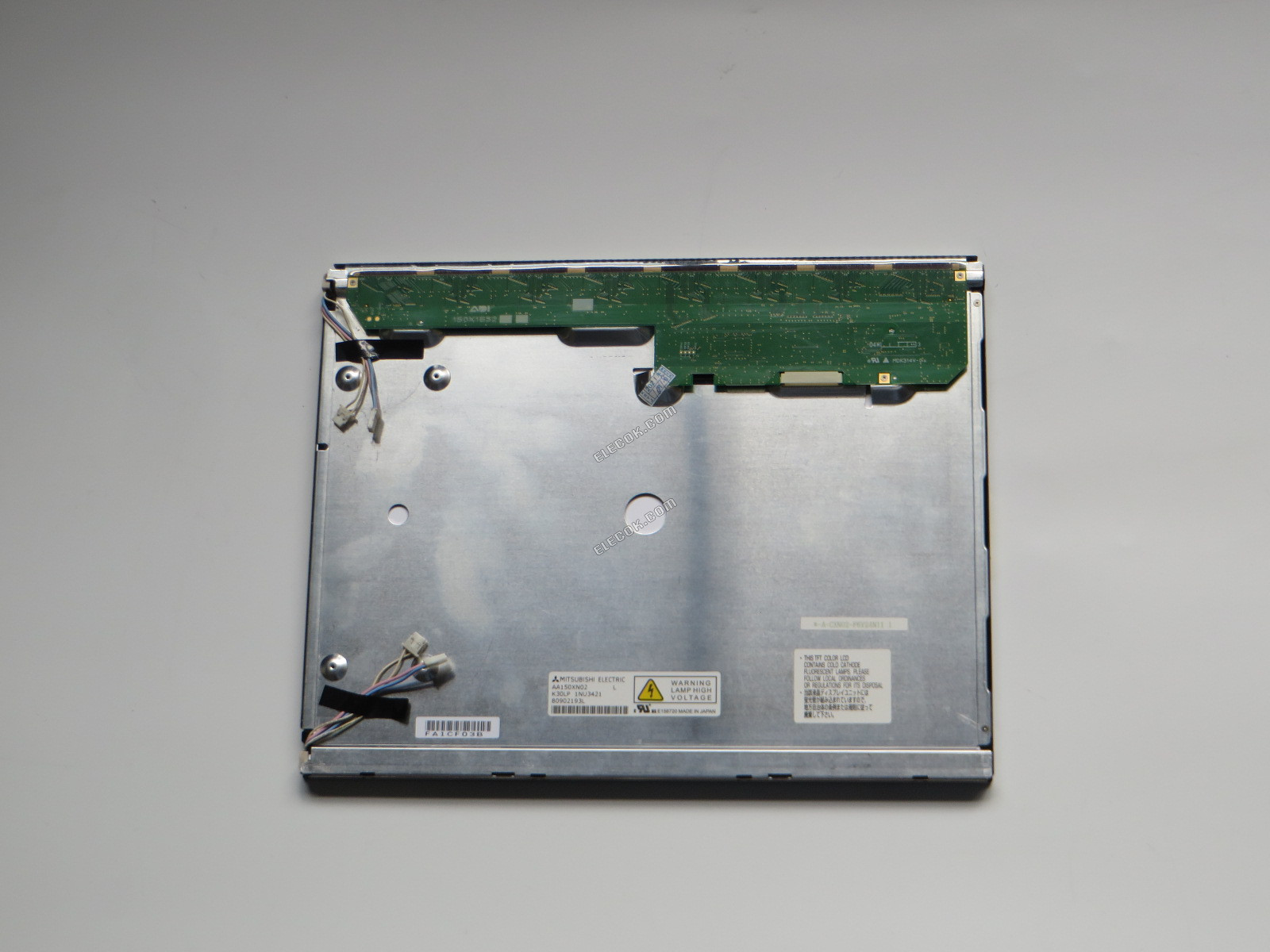

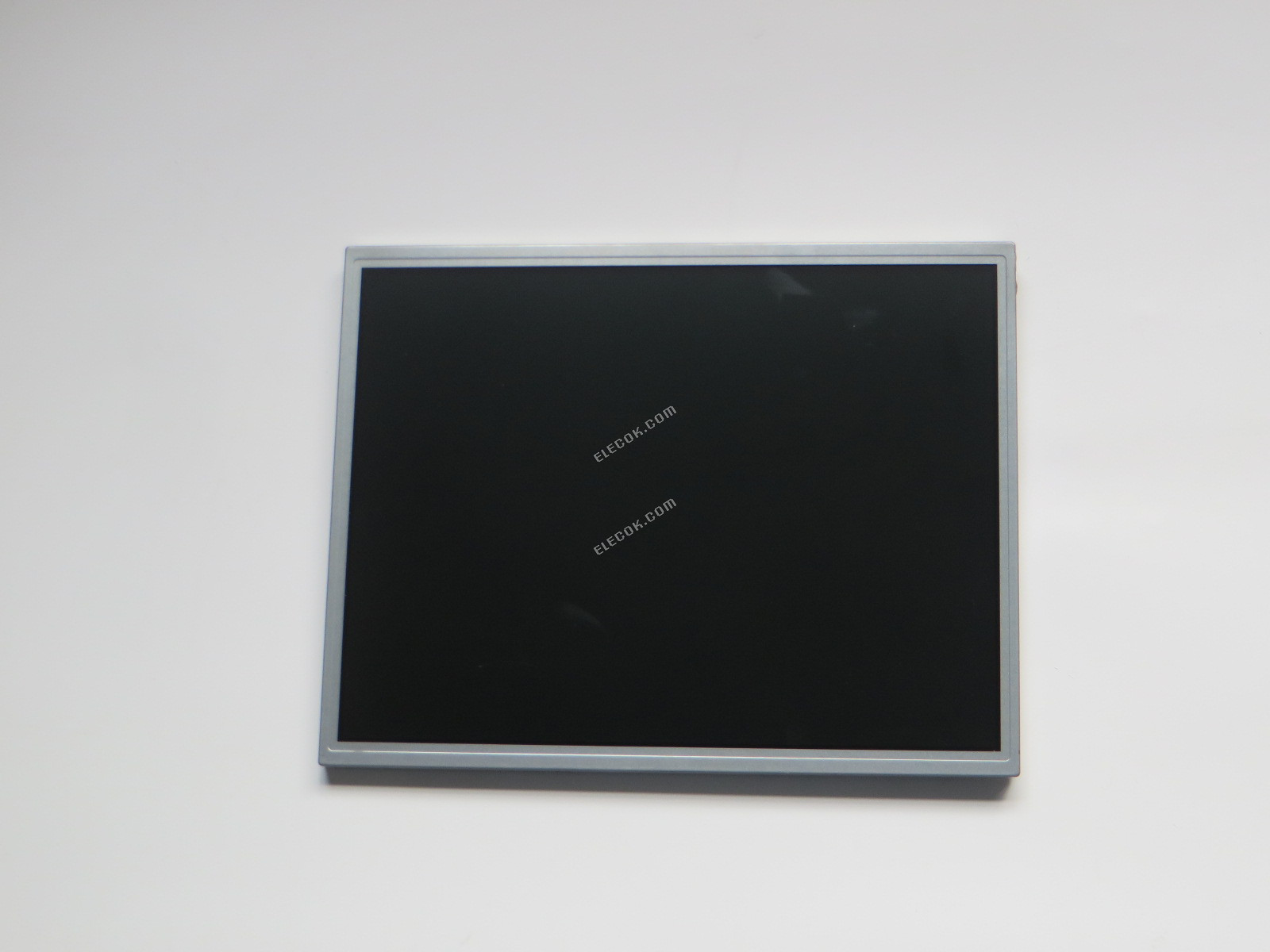

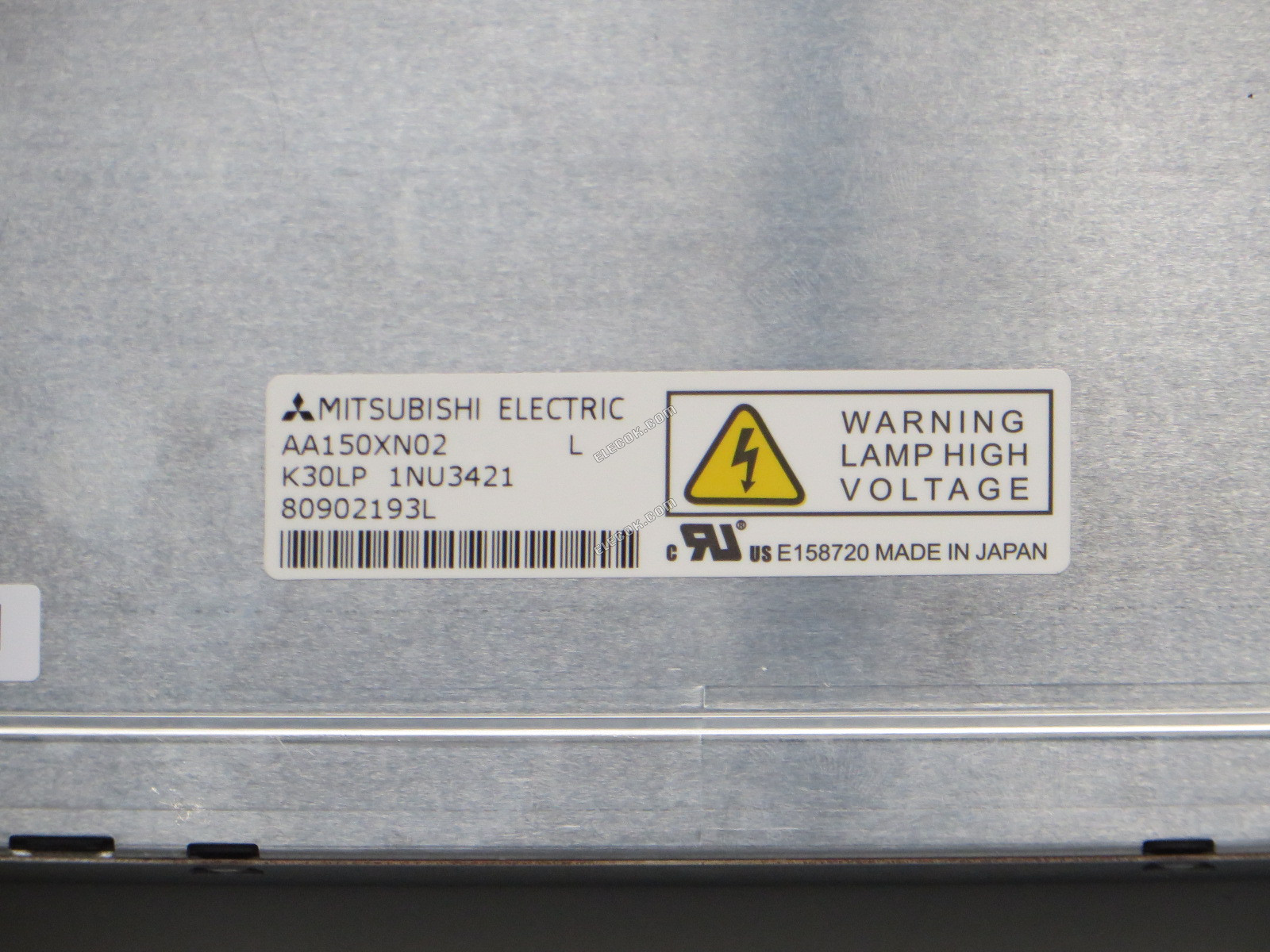

AA150XN02 Mitsubishi 15.0" a-Si TFT-LCD Panel használt
| Adatlap | AA150XN02 Mitsubishi 15.0" a-Si TFT-LCD Panel használt |
| panel márka | Mitsubishi |
| panel modell | AA150XN02 |
| panel típusa | a-Si TFT-LCDPanel |
| panel mérete | 15.0" |
| felbontás | 1024(RGB)×768 (XGA) |
| megjelenítési mód | TN, Normally White, Transmissive |
| felület | Antiglare, Hard coating (3H) |
| fényerősség | 450 cd/m2 (Typ.) |
| kontraszt arány | 450 : 1 (Typ.) (Transmissive) |
| kijelző színei | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| válaszidő | 6/19 (Typ.)(Tr/Td) (ms) |
| látószög | 75/75/50/60 (Typ.)(CR?10) (L/R/U/D) |
| frekvencia | 60Hz |
| lámpa típusa | CCFL |
| jel interfész | LVDS (1 ch, 6/8-bit) |
| bemeneti feszültség | 3.3V (Typ.) |
| másik név | AAL50XN02 AA15OXNO2 |
| Mitsubishi AA150XN02 Basic Information | |
|---|---|
| Panel Brand | Mitsubishi |
| Panel Model | AA150XN02 |
| Model Alias | T-51863D150J-FW-A-AB |
| Panel Type | a-Si TFT-LCD Panel |
| Application | Industrial Application |
| Operating Temperature | -20 ~ 70 °C |
| Storage Temperature | -20 ~ 80 °C |
| RoHS | Unknown |
| Specific Feature | Antiglare Sureface 6/8 bit Selectable 180 Reverse Lamp Repaceable Lamp life &ge 50K hours |
| Mitsubishi AA150XN02 Mechanical Features | |
|---|---|
| Panel Size | 15.0" |
| Dot Resolution | 1024(RGB)×768 (XGA) |
| Aspect Ratio | 4:3 (W:H) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Pitch | 0.297×0.297 mm (W×H) |
| Surface | Antiglare, Hard coating (3H) |
| Active Area | 304.1×228.1 mm (W×H) |
| Bezel Area | 308.1×232.1 mm (W×H) |
| Outline Dimension | 326.0×255.0 mm (W×H) |
| Outline Depth | 15.9 (Typ.) mm |
| Holes & Brackets | Side mounting holes (4-M3) on left, right bezel |
| Touch Panel | No |
| Mitsubishi AA150XN02 Optical Features | |
|---|---|
| Display Mode | TN, Normally White, Transmissive |
| Brightness | 450 cd/m2 (Typ.) |
| Contrast Ratio | 450 : 1 (Typ.) (Transmissive) |
| Display Color | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Color Gamut | 50% |
| Response Time | 6/19 (Typ.)(Tr/Td) |
| Viewing Angle | 75/75/50/60 (Typ.)(CR?10) (L/R/U/D) |
| Viewing Direction | 6 o'clock |
| White color Chromaticity | X:0.313 Y:0.329 |
| White Variation | 1.30 (Max.)(5 points) |
| Mitsubishi AA150XN02 Electronics Feature | |
|---|---|
| Vertical Frequency | 60Hz |
| Reverse Scan | Yes (180°) |
| Total Power Consumption | 17.5W (Typ.) |
| Mitsubishi AA150XN02 Backlight System | |
|---|---|
| Lamp Position | Edge light type (Top and Bottom) |
| Lamp Type | CCFL |
| Lamp Amount | 4 pcs |
| Lamp Shape | Straight |
| Lamp Life Time | 50K(Min.) (Hours) |
| Lamp Replaceable | Replaceable |
| Lamp RFU Model | AA-L5902174G01(top), AA-L5902175G01(bottom) |
| Lamp Voltage | No |
| Lamp Current | 3.5/6.5/8.0mA (Min./Typ./Max.) |
| Lamp Operating Frequency | 40/70KHz (Min./Max.) |
| Lamp Startup Voltage | 1300/1500/1650V (Min.)(Ta=+25/0/-20?) |
| Lamp Driver Board | No |
| Interface Type | Connector |
| Interface Brand | JST |
| Interface Model | BHSR-02VS-1, BHR-02VS-1 |
| Interface Pin Pitch | 3.5 mm, 4.0 mm |
| Interface Amount | 2 pcs, 2 pcs |
| Interface Pins | 2 pins, 2 pins |
| Pin Configuration | BLL-2PINS-HH, BLL-2PINS-LL |
| Mitsubishi AA150XN02 Signal Interface | |
|---|---|
| Signal Category | Parallel RGB |
| Signal Class | No |
| Pin Configuration | LVDS-20P1C8B-010H |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 410/700mA (Typ./Max.) |
| Interface Type | Connector |
| Interface Brand | HRS |
| Interface Model | DF14H-20P-1.25H (56) |
| Interface Pin Pitch | 1.25 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 20 pins |
