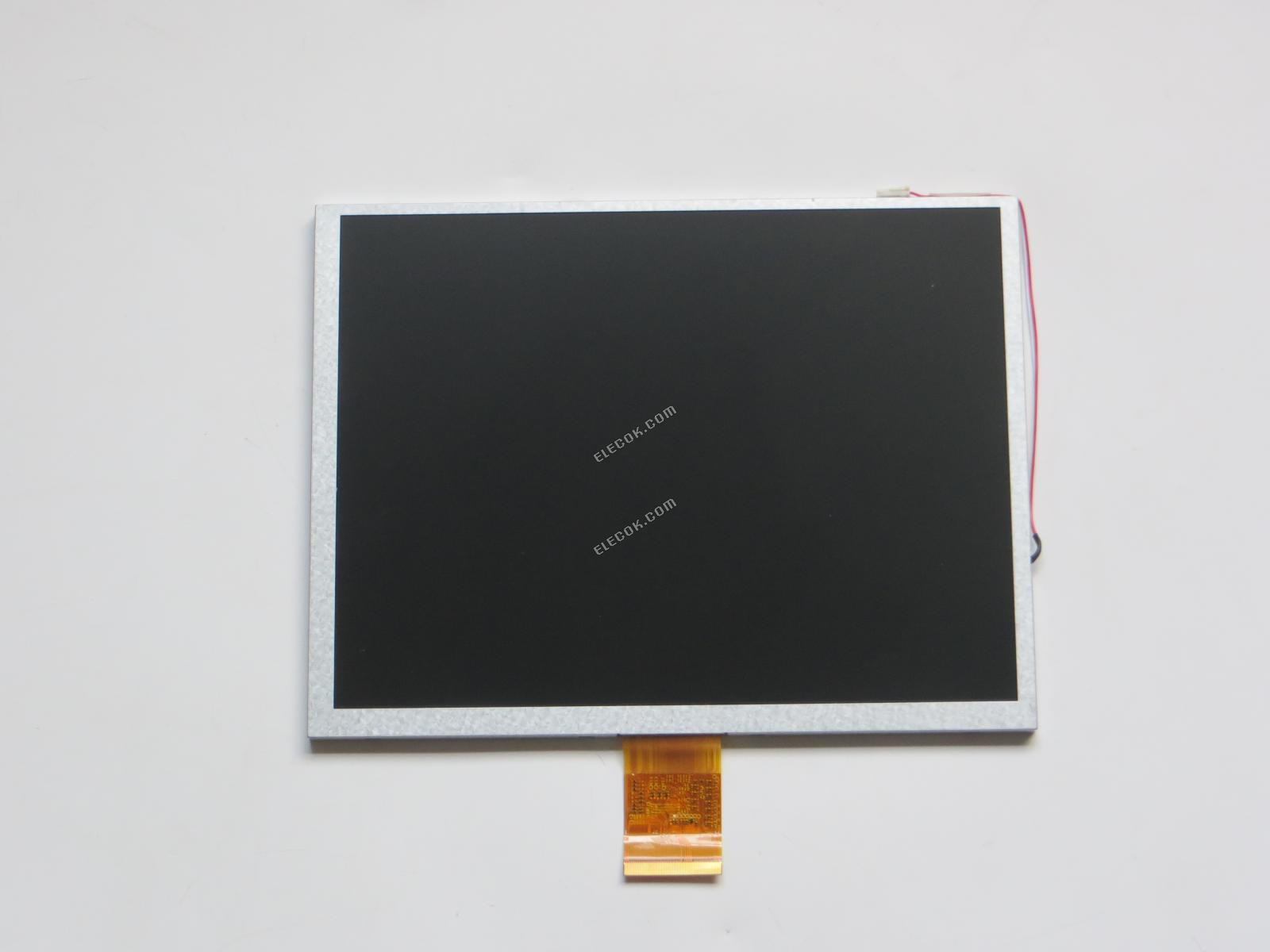

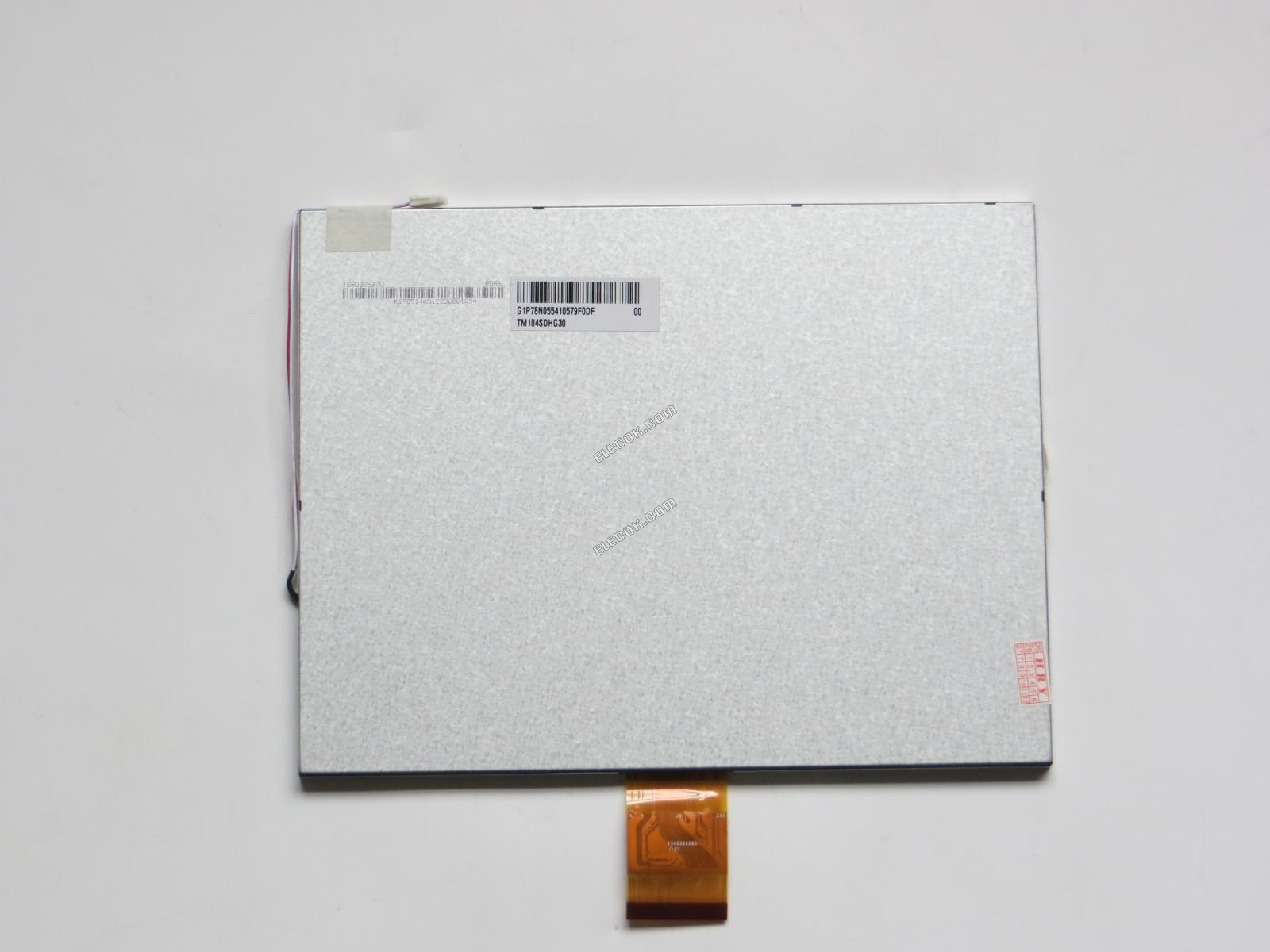

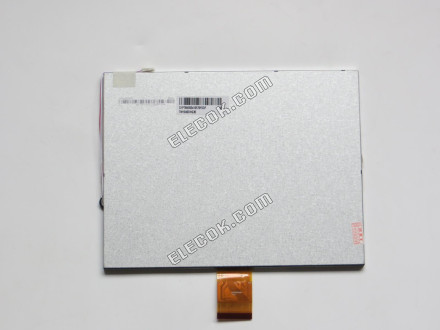

TM104SDHG30 TIANMA 10,4" a-Si TFT-LCD Panel érintőkijelző nélkül
| Adatlap | TM104SDHG30 TIANMA 10,4" a-Si TFT-LCD Panel érintőkijelző nélkül |
| panel márka | TIANMA |
| panel modell | TM104SDHG30 |
| panel típusa | a-Si TFT-LCD , Panel |
| panel mérete | 10.4 |
| felbontás | 800(RGB)×600 , SVGA |
| megjelenítési mód | TN, Normally White, Transmissive |
| aktív terület | 211.2×158.4 mm |
| alak | 228.4×175.4×6.2 mm |
| felület | Antiglare, Hard coating (3H) |
| fényerősség | 300 cd/m² (Typ.) |
| kontraszt arány | 500:1 (Typ.) |
| kijelző színei | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| válaszidő | 10/15 (Typ.)(Tr/Td) |
| látószög | 70/70/60/70 (Typ.)(CR≥10) (L/R/U/D) |
| frekvencia | 60Hz |
| lámpa típusa | 3S12P WLED |
| jel interfész | LVDS (1 ch, 6/8-bit) |
| bemeneti feszültség | 3.3/11.0/23.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| rohs | Rohs Megfelelés |
| alkalmazás | Digital Photo Frame Portable DVD Player |
| másik név | TML04SDHG30 TM1O4SDHG3O |
TIANMA TM104SDHG30 Basic Information
| Panel Brand | TIANMA |
|---|---|
| Panel Model | TM104SDHG30 |
| Panel Type | a-Si TFT-LCD , Panel |
| Application | Digital Photo Frame Portable DVD Player |
| Operating Temperature | -30 ~ 60 °C |
| Storage Temperature | -20 ~ 80 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Antiglare 6/8 bit Selectable Landscape type Wide Temprature WLED With LED Driver 180 Reverse |
TIANMA TM104SDHG30 Mechanical Features
| Panel Size | 10.4" |
|---|---|
| Dot Resolution | 800(RGB)×600 (SVGA) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 96 PPI |
| Aspect Ratio | 4:3 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.088×0.264 mm (H×V) |
| Pixel Pitch | 0.264×0.264 mm (H×V) |
| Surface | Antiglare, Hard coating (3H) |
| Active Area | 211.2×158.4 mm (H×V) |
| Outline Dimension | 228.4×175.4 mm (H×V) |
| Outline Depth | 6.2 (Typ.) mm |
| Holes & Brackets | Without |
| Landscape or Portrait | Landscape type |
| Touch Panel | Without |
TIANMA TM104SDHG30 Optical Features
| Display Mode | TN, Normally White, Transmissive |
|---|---|
| Brightness | 300 cd/m² (Typ.) |
| Contrast Ratio | 500 : 1 (Typ.) (Transmissive) |
| Display Color | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Color Gamut | 50% NTSC (CIE1931) |
| Response Time | 10/15 (Typ.)(Tr/Td) |
| Viewing Angle | 70/70/60/70 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | 12 o'clock |
| White color Chromaticity | Wx:0.309 Wy:0.334 |
| White Variation | 1.33/1.43 (Typ./Max.)(9 points) |
TIANMA TM104SDHG30 Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | Yes (180°) |
TIANMA TM104SDHG30 Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | WLED |
| Lamp Amount | 3S12P |
| Lamp Shape | Array |
| Lamp Life Time | 20K(Typ.) (Hours) |
| Lamp Voltage | 9.6V (Typ.) |
| Lamp Current | 240mA (Typ.) |
| Interface Type | Connector |
| Backlight Interface | Configuration |
| BLE-2PINS-AC | |
| Lamp Driver Board | Embedded (LED Driver) |
| Lamp Driver Board | 12.0V (Typ.) |
TIANMA TM104SDHG30 Signal Interface
| Signal Category | LVDS |
|---|---|
| Signal Class | LVDS (1 ch, 6/8-bit) |
| Input Voltage for Panel | 3.3/11.0/23.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| Input Current for Panel | 340/380mA (Typ./Max. |
| Interface Type | FPC |
| Signal Interface | Configuration |
