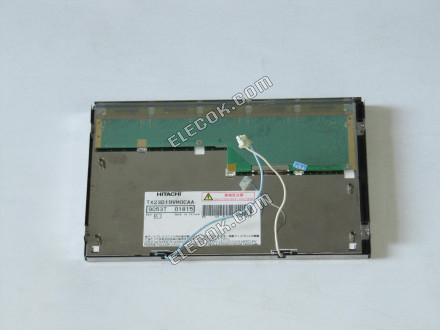

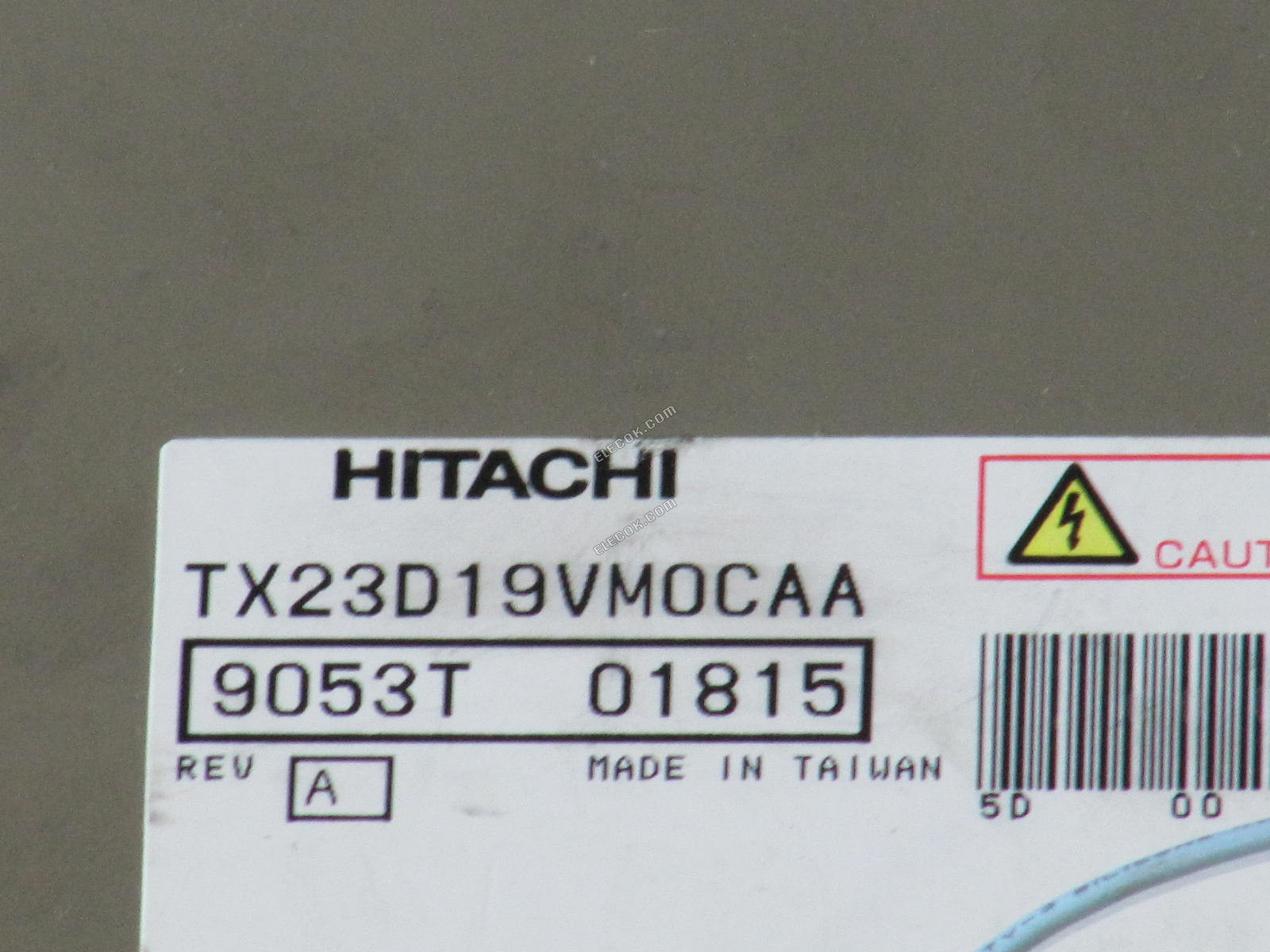

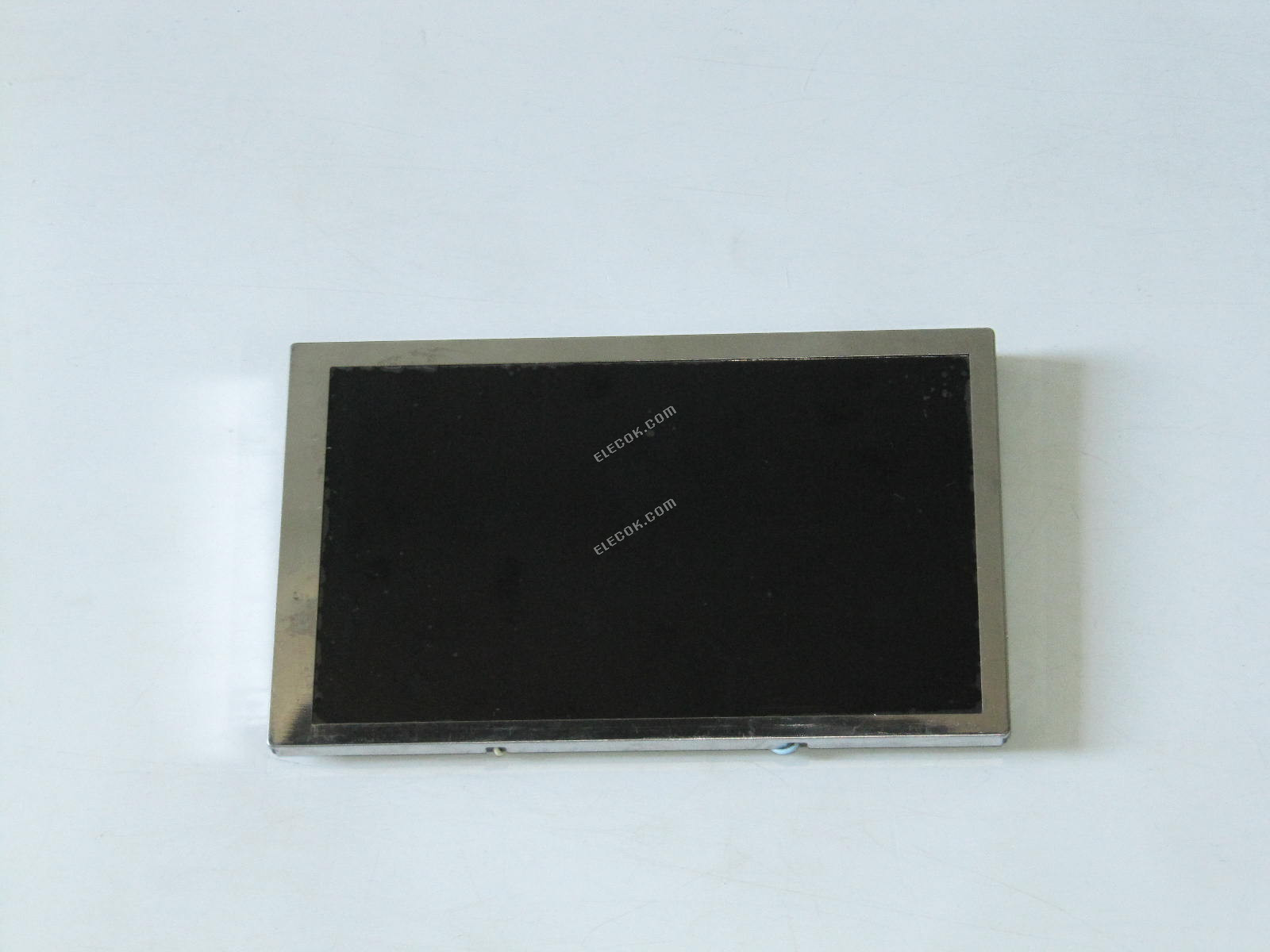

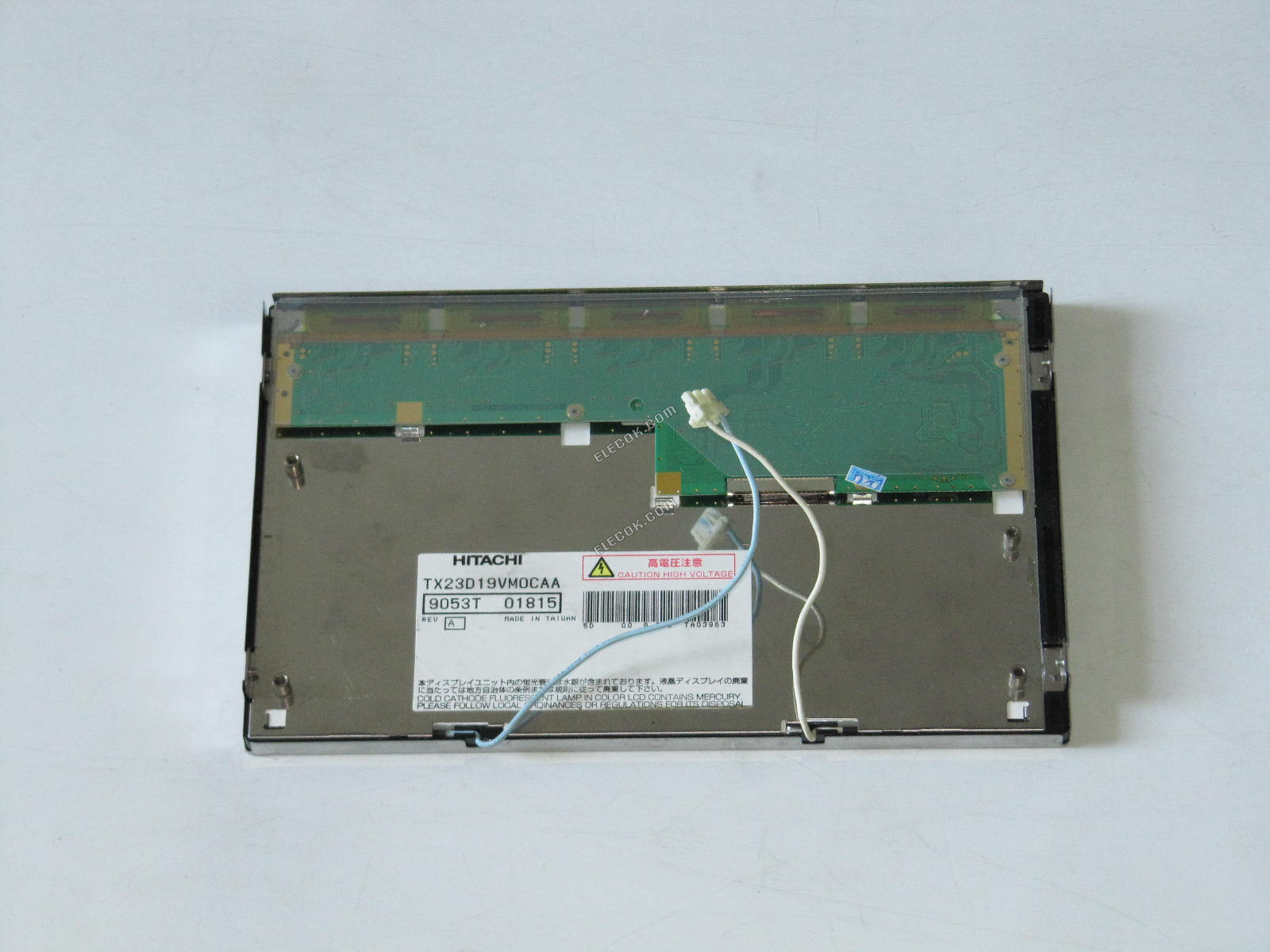

TX23D19VM0CAA HITACHI 9.0" a-Si TFT-LCD, Panel használt
| Adatlap | TX23D19VM0CAA HITACHI 9.0" a-Si TFT-LCD, Panel használt |
| panel márka | HITACHI |
| panel modell | TX23D19VM0CAA |
| panel típusa | a-Si TFT-LCD , Panel |
| panel mérete | 9.0 |
| felbontás | 800(RGB)×480 , WVGA |
| megjelenítési mód | IPS, Normally Black, Transmissive |
| aktív terület | 195×117 mm |
| alak | 218×135×15.5 mm |
| felület | Antiglare |
| fényerősség | 320 cd/m² (Typ.) |
| kontraszt arány | 800:1 (Typ.) |
| kijelző színei | 16.7M (6-bit + Hi-FRC) , CIE1931 72% |
| válaszidő | 12/13 (Typ.)(Tr/Td) |
| látószög | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| frekvencia | 60Hz |
| lámpa típusa | 1 pcs CCFL Without Driver |
| jel interfész | LVDS (1 ch, 8-bit) , 20 pins |
| bemeneti feszültség | 3.3V (Typ.) |
| rohs | Rohs Megfelelés |
| alkalmazás | Industry Application |
| másik név | TX23DL9VM0CAA TX23D19VMOCAA |
HITACHI TX23D19VM0CAA Basic Information
| Panel Brand | HITACHI |
|---|---|
| Panel Model | TX23D19VM0CAA |
| Panel Type | a-Si TFT-LCD , Panel |
| Application | Industry Application |
| Operating Temperature | 0 ~ 50 °C |
| Storage Temperature | -20 ~ 60 °C |
| RoHS | RoHS Compliance |
| Specific Feature | High Color Gamut Antiglare Wide Viewing Angle Landscape type WIDE |
HITACHI TX23D19VM0CAA Mechanical Features
| Panel Size | 9.0" |
|---|---|
| Dot Resolution | 800(RGB)×480 (WVGA) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 104 PPI |
| Aspect Ratio | 15:9 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.08125×0.24375 mm (H×V) |
| Pixel Pitch | 0.24375×0.24375 mm (H×V) |
| Surface | Antiglare |
| Active Area | 195×117 mm (H×V) |
| Bezel Area | 197×119 mm (H×V) |
| Outline Dimension | 218×135 mm (H×V) |
| Outline Depth | 15±0.5 mm |
| Landscape or Portrait | Landscape type |
| Touch Panel | Without |
HITACHI TX23D19VM0CAA Optical Features
| Display Mode | IPS, Normally Black, Transmissive |
|---|---|
| Brightness | 320 cd/m² (Typ.) |
| Contrast Ratio | 800 : 1 (Typ.) (Transmissive) |
| Display Color | 16.7M (6-bit + Hi-FRC) |
| Color Gamut | 72% NTSC (CIE1931) |
| Response Time | 12/13 (Typ.)(Tr/Td) |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | Symmetry |
| White color Chromaticity | Wx:0.310 Wy:0.330 |
| White Variation | 1.43 (Max.)(5 points) |
HITACHI TX23D19VM0CAA Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | No |
HITACHI TX23D19VM0CAA Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | CCFL |
| Lamp Amount | 1 pcs |
| Lamp Shape | U shape |
| Lamp Voltage | 1000V (Typ.) |
| Lamp Current | 4.0/6.0/6.5mA (Min./Typ./Max.) |
| Lamp Operating Frequency | 40/70KHz (Min./Max.) |
| Lamp Startup Voltage | 1400/1600V (Min.)(Ta=+25/0℃) |
| Interface Type | Connector |
| Backlight Interface | Configuration |
| BLL-3PINS-HNL | |
| Lamp Driver Board | No |
HITACHI TX23D19VM0CAA Signal Interface
| Signal Category | LVDS |
|---|---|
| Signal Class | LVDS (1 ch, 8-bit) |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 400/600mA (Typ./Max.) |
| Interface Type | Connector |
| Signal Interface | Configuration |
| LVDS-20P1C8B-040A |
