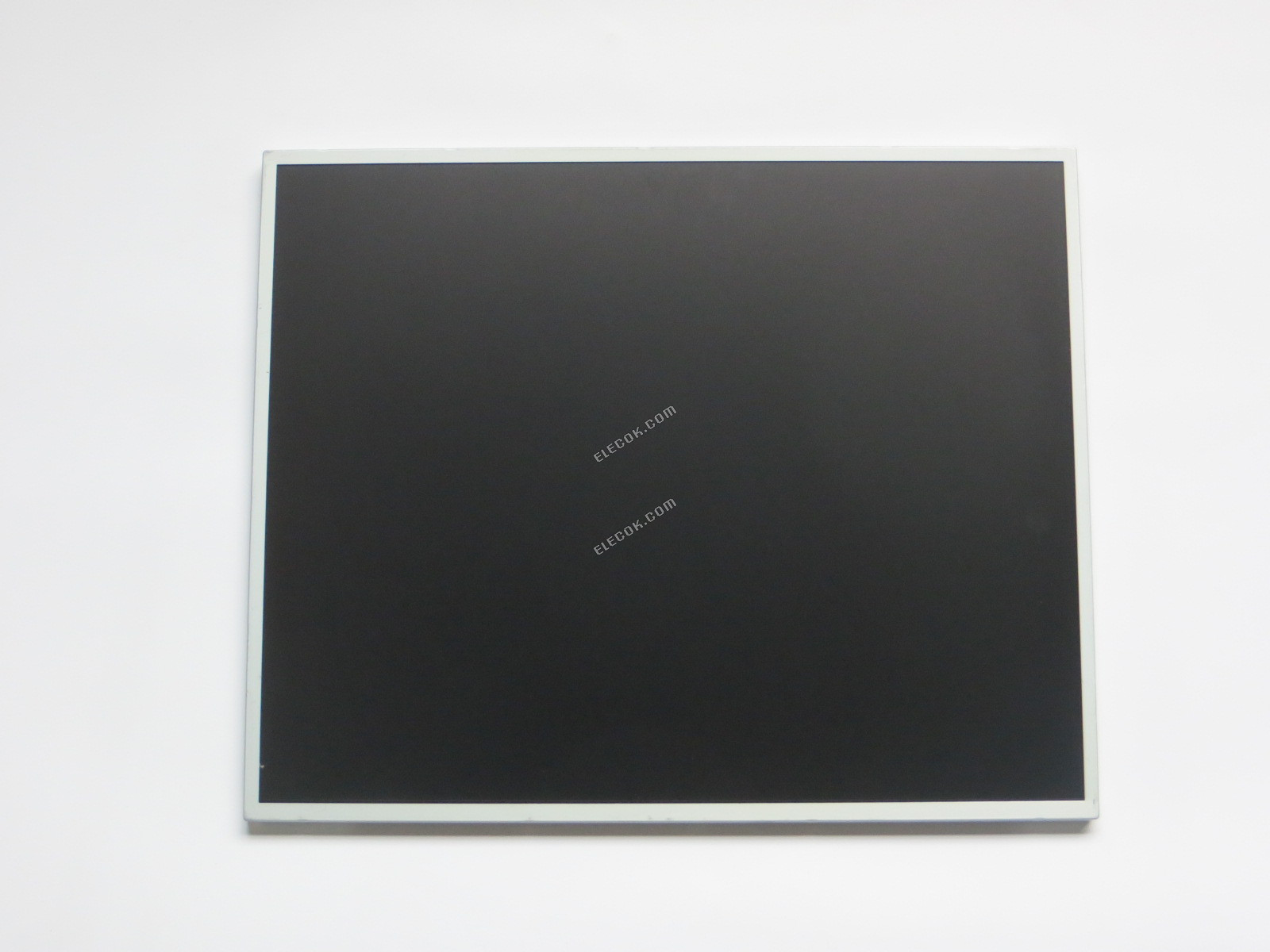

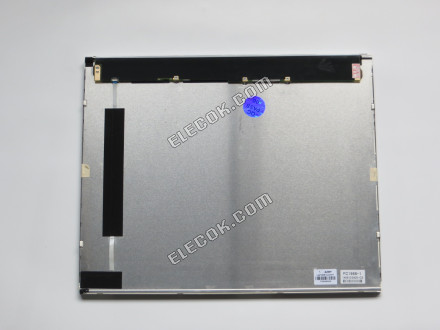

LQ190E1LX75T SHARP 19.0" a-Si TFT-LCD, パネル
| データシート | LQ190E1LX75T SHARP 19.0" a-Si TFT-LCD, パネル |
| ブランド | SHARP |
| モデル | LQ190E1LX75T |
| パネルタイプ | a-Si TFT-LCD , Panel |
| サイズ | 19.0 |
| 解像度 | 1280(RGB)×1024 , SXGA |
| 表示モード | ASV, Normally Black, Transmissive |
| アクティブエリア | 376.32×301.056 mm |
| 輪郭 | 396×323.6×12 mm |
| 表面 | Antiglare (Haze 3%), Hard coating (3H) |
| 明るさ | 350 cd/m² (Typ.) |
| コントラスト比 | 1500:1 (Typ.) |
| 表示色 | 16.7M (8-bit) , CIE1931 76% |
| レスポンス時間 | 35 (Typ.)(Tr+Td) |
| 視野角 | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| 周波数 | 60Hz |
| ランプタイプ | WLED Embedded (LED Driver) |
| 信号インタフェース | LVDS (2 ch, 8-bit) , 30 pins |
| 入力電圧 | 5.0V (Typ.) |
| rohs | ROHS準拠 |
| 用途 | Game Machine Industry Application |
| その他の名前 | LQL90ELLX75T 1Q190E11X75T LQ19OE1LX75T |
SHARP LQ190E1LX75T Basic Information
| Panel Brand | SHARP |
|---|---|
| Panel Model | LQ190E1LX75T |
| Panel Type | a-Si TFT-LCD , Panel |
| Application | Game Machine Industry Application |
| Operating Temperature | -20 ~ 70 °C |
| Storage Temperature | -25 ~ 70 °C |
| RoHS | RoHS Compliance |
| Specific Feature | |
| Remarks | UL Certified |
SHARP LQ190E1LX75T Mechanical Features
| Panel Size | 19.0" |
|---|---|
| Dot Resolution | 1280(RGB)×1024 (SXGA) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 86 PPI |
| Aspect Ratio | 5:4 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.098×0.294 mm (H×V) |
| Pixel Pitch | 0.294×0.294 mm (H×V) |
| Surface | Antiglare (Haze 3%), Hard coating (3H) |
| Active Area | 376.32×301.056 mm (H×V) |
| Bezel Area | 382.00×307.55 mm (H×V) |
| Outline Dimension | 396×323.6 mm (H×V) |
| Outline Depth | 7.7/12.0V (Typ./Max.) mm |
| Holes & Brackets | Side mounting holes (4-M3) on left, right bezel |
| Landscape or Portrait | Landscape type |
| Touch Panel | Without |
SHARP LQ190E1LX75T Optical Features
| Display Mode | ASV, Normally Black, Transmissive |
|---|---|
| Brightness | 350 cd/m² (Typ.) |
| Contrast Ratio | 1500 : 1 (Typ.) (Transmissive) |
| Display Color | 16.7M (8-bit) |
| Color Gamut | 76% NTSC (CIE1931) |
| Response Time | 35 (Typ.)(Tr+Td) |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | Symmetry |
| White color Chromaticity | Wx:0.313 Wy:0.329 |
| White Variation | 1.33 (Max.)(5 points) |
SHARP LQ190E1LX75T Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | No |
SHARP LQ190E1LX75T Backlight System
| Lamp Position | Edge light type |
|---|---|
| Lamp Type | WLED |
| Lamp Life Time | 70K(Typ.) (Hours) |
| Lamp Replaceable | No |
| Interface Type | Connector |
| Backlight Interface | Configuration |
| Lamp Driver Board | Embedded (LED Driver) |
| Lamp Driver Board | 12.0±1.2V |
| Lamp Driver Board | 1.40/1.90A (Typ./Max.) |
SHARP LQ190E1LX75T Signal Interface
| Signal Category | LVDS |
|---|---|
| Signal Class | LVDS (2 ch, 8-bit) |
| Input Voltage for Panel | 5.0V (Typ.) |
| Input Current for Panel | 0.55/1.00A (Typ./Max.) |
| Interface Type | Connector |
| Interface Position | Upper right of panel |
| Signal Interface | Configuration |
| LVDS-30P2C8B-200A |
