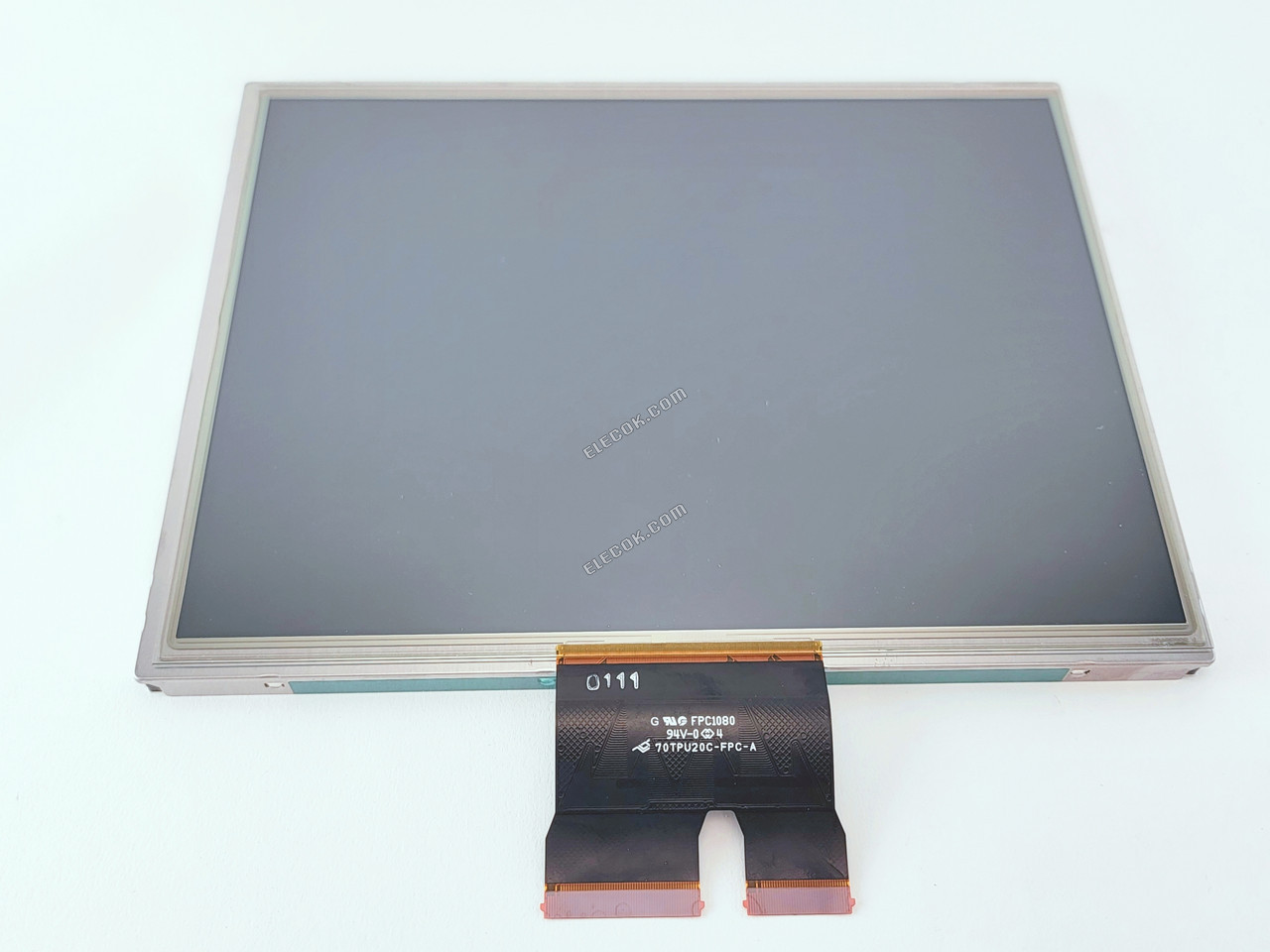

NL10276BC20-18BD NEC 10,4" a-Si TFT-LCD, Panel
| Datový list | NL10276BC20-18BD NEC 10,4" a-Si TFT-LCD, Panel |
| značka | NEC |
| panelový model | NL10276BC20-18BD |
| typ panelu | a-Si TFT-LCD , Panel |
| velikost panelu | 10.4 |
| Rezoluce | 1024(RGB)×768 , XGA |
| zobrazovací mód | TN, Normally White, Transmissive |
| povrch | Antiglare, Hard coating (2H) |
| jas | 350 cd/m2 (Typ.) |
| kontrastní poměr | |
| zobrazit barvy | 262K/16.7M (6-bit / 8-bit) |
| doba odezvy | 3/15 (Typ.)(Tr/Td) |
| pozorovací úhel | 80/80/80/80 (Typ.)(CR≥10) (L/R/U/D) |
| frekvence | 60Hz |
| typ lampy | 2 strings WLED |
| signálové rozhraní | LVDS (1 ch, 6/8-bit) |
| vstupní napětí | 3.3V (Typ.) |
| rohs | Soulad S RoHS |
| použití | Industry Application |
| jiné jméno | NLL0276BC20-L8BD N110276BC20-18BD NL1O276BC2O-18BD |
NEC NL10276BC20-18BD Basic Information
| Panel Brand | NEC |
|---|---|
| Panel Model | NL10276BC20-18BD |
| Panel Type | a-Si TFT-LCD , Panel |
| Application | Industry Application |
| Operating Temperature | -30 ~ 80 °C |
| Storage Temperature | -30 ~ 80 °C |
| RoHS | RoHS Compliance |
| Specific Feature | Antiglare 6/8 bit Selectable 180 Reverse Wide Viewing Angle WLED Lamp Repaceable With Touchscreen Wide Temprature Lamp life &ge 70K hours |
NEC NL10276BC20-18BD Mechanical Features
| Panel Size | 10.4" |
|---|---|
| Dot Resolution | 1024(RGB)×768 (XGA) |
| Pixel Configuration | RGB Vertical Stripe |
| Pixel Density | 123 PPI |
| Aspect Ratio | 4:3 (H:V) |
| Form Factor | Flat Display |
| Pixel Pitch | 0.2055×0.2055 mm (H×V) |
| Surface | Antiglare, Hard coating (2H) |
| Active Area | 210.432×157.824 mm (H×V) |
| Bezel Area | 215.4×161.8 mm (H×V) |
| Outline Dimension | 228.0×178.5 mm (H×V) |
| Outline Depth | 10.5 (Typ.) mm |
| Holes & Brackets | Side mounting holes (4-M2) on left, right bezel |
| Touch Panel | Embeded (Projected Capacitive Touch) |
NEC NL10276BC20-18BD Optical Features
| Display Mode | TN, Normally White, Transmissive |
|---|---|
| Brightness | 350 cd/m2 (Typ.) |
| Display Color | 262K/16.7M (6-bit / 8-bit) |
| Color Gamut | 40% NTSC (CIE1931) |
| Response Time | 3/15 (Typ.)(Tr/Td) |
| Viewing Angle | 80/80/80/80 (Typ.)(CR≥10) (L/R/U/D) |
| Viewing Direction | 6 o'clock |
| White color Chromaticity | X:0.313 Y:0.329 |
| White Variation | 1.25/1.40 (Typ./Max.)(5 points) |
NEC NL10276BC20-18BD Electronics Feature
| Vertical Frequency | 60Hz |
|---|---|
| Reverse Scan | Yes (180°) |
| Total Power Consumption | 4.8W (Typ.) |
NEC NL10276BC20-18BD Backlight System
| Lamp Position | Edge light type (Top side) |
|---|---|
| Lamp Type | WLED |
| Lamp Amount | 2 strings |
| Lamp Shape | 2 strings |
| Lamp Life Time | 70K(Typ.) (Hours) |
| Lamp Replaceable | Replaceable |
| Lamp RFU Model | 104LHS50 |
| Lamp Voltage | 24.3/27.8/31.4V (Min./Typ.Max.) |
| Lamp Current | 60/66mA (Typ./Max.) |
| Lamp Driver Board | Optional |
| Interface Type | Connector |
| Interface Brand | JST |
| Interface Model | SM08B-SRSS-TB |
| Interface Pin Pitch | 1.0 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 8 pins |
| Pin Configuration | BLE-8PINS-ACACNNNN |
NEC NL10276BC20-18BD Signal Interface
| Signal Category | LVDS |
|---|---|
| Signal Class | LVDS (1 ch, 6/8-bit) |
| Pin Configuration | LVDS-20P1C8B-170A |
| Input Voltage for Panel | 3.3V (Typ.) |
| Input Current for Panel | 450/780mA (Typ.) |
| Interface Type | Connector |
| Interface Brand | JAE |
| Interface Model | FI-SE20P-HFE |
| Interface Pin Pitch | 1.25 mm |
| Interface Amount | 1 pcs |
| Interface Pins | 20 pins |
NEC NL10276BC20-18BD Specification Source
| File Number | DOD-PP-1589 |
|---|
